端子式单相交流电源滤波器件结构设计

项目分类:变压器 发布时间:2025-02-16 ID:932992
  • 端子式单相交流电源滤波器件结构设计
  • 端子式单相交流电源滤波器件结构设计
  • 端子式单相交流电源滤波器件结构设计

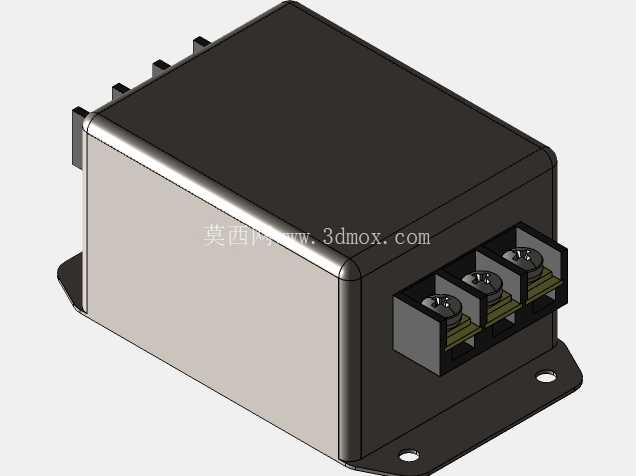

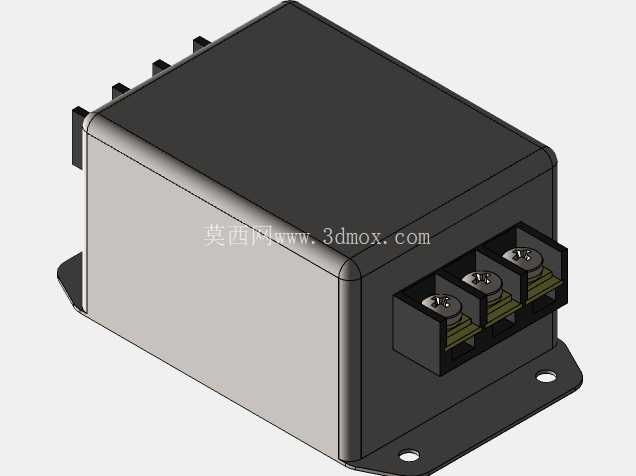

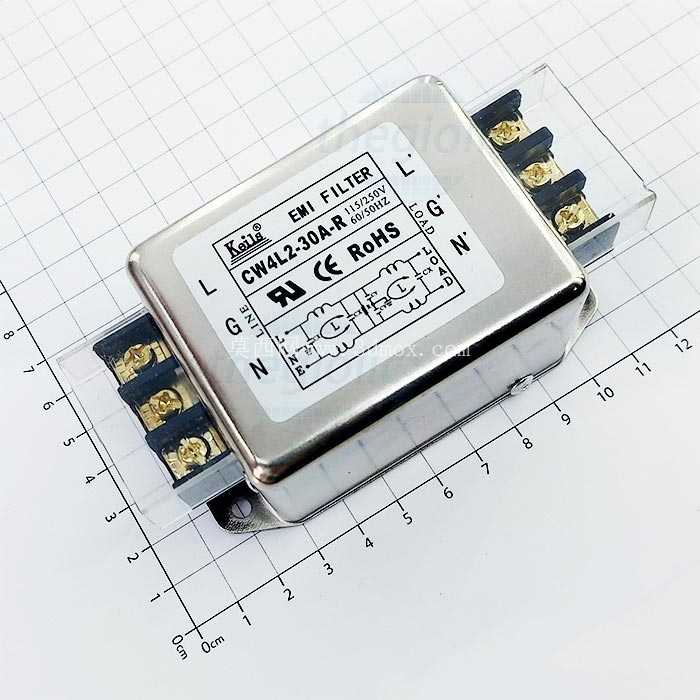

  在工业电控柜、自动化生产线配电回路、精密检测设备供电端这类对电源纹波敏感的场景里,这类端子接线式的电源滤波器件是配电回路里的基础标配部件,核心作用是滤除供电线路里串入的共模、差模高频干扰,避免电网侧的尖峰脉冲、谐波杂讯串入后端精密控制电路,同时也能抑制设备自身工作产生的电磁干扰反向馈入电网,满足电气系统的电磁兼容要求。从结构设计来看,这款器件采用封闭金属外壳封装,外壳做了圆角过渡处理,既可以避免安装过程中锐边划伤操作人员线缆或手部,也能形成连续的电磁屏蔽腔体,提升高频干扰的屏蔽效能,外壳两侧延伸出带安装孔的固定支脚,支脚与壳体为一体化冲压弯折成型,安装孔位适配常规M4规格的固定螺丝,安装时可以直接固定在电控柜的安装底板或者DIN导轨配套的转接板上,安装边界预留了足够的接线操作空间,不会出现端子接线时工具与周边器件干涉的问题。

  接线端采用栅栏式端子台设计,三个接线端子分别对应相线、零线、地线的接线位,端子的螺丝压线结构可以适配1.5-6平方毫米的多股铜芯线,拧紧后接线拉力满足电气安装规范要求,不会出现运行过程中接线松脱发热的问题,端子之间设置了绝缘隔栏,避免接线毛刺或者线芯外露引发的极间短路风险,端子台的防护高度足够,即使在多尘的工业车间环境里,也能减少积尘引发的绝缘下降问题。内部电路的布局上,将共模电感、差模电容、泄放电阻等器件按照电流走向分层排布,功率回路与滤波回路做了物理隔离,避免大电流走线与滤波元件之间产生寄生耦合,影响滤波效果,壳体内部的灌封层既可以固定内部元件,提升器件的抗振动性能,适配有冲击振动的工业设备安装场景,也能提升内部绝缘等级,满足不同海拔、湿度环境下的绝缘要求。

  在实际选型应用中,这类器件需要匹配后端负载的额定电流,30A的额定电流规格可以适配最大6kW左右的单相交流负载,覆盖大多数中小型工业设备、精密仪器的供电滤波需求,安装时需要注意进线端与出线端的走线分离,避免输入输出线缆平行排布产生耦合,抵消滤波效果,接地端必须可靠接至电控柜的接地排,接地阻抗满足规范要求才能保证共模滤波的实际效能。从三维建模的角度来看,建模过程中需要重点关注安装支脚的孔位公差、端子台的接线空间尺寸、壳体的外形避让边界,这些尺寸直接决定了器件在整机电控布局里的装配可行性,尤其是端子台上方需要预留至少30mm的接线操作空间,安装孔的中心距尺寸需要严格匹配实际器件的安装尺寸,避免出现安装孔位错位无法固定的问题,外壳的圆角尺寸、壁厚参数也要符合实际冲压加工的工艺要求,不能出现建模时忽略工艺圆角导致的加工干涉问题。

  在设备的电气布局设计中,这类滤波器件通常布置在电源进线空开的后端,尽量靠近柜体的进线口位置,缩短进线侧的干扰耦合路径,出线侧直接连接后端的开关电源或者设备供电端,减少滤波后线路再次被干扰串入的可能,器件的金属外壳需要与柜体安装板做可靠的电气连接,保证屏蔽层的连续导通,才能最大化发挥器件的电磁屏蔽作用。
