机械传动箱密封端盖结构三维设计

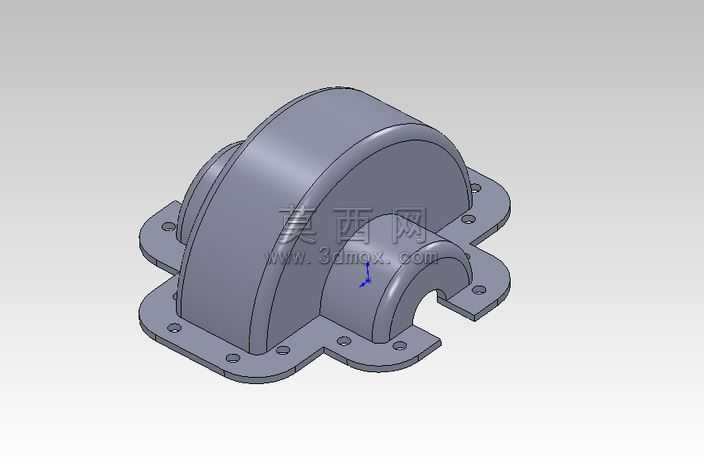

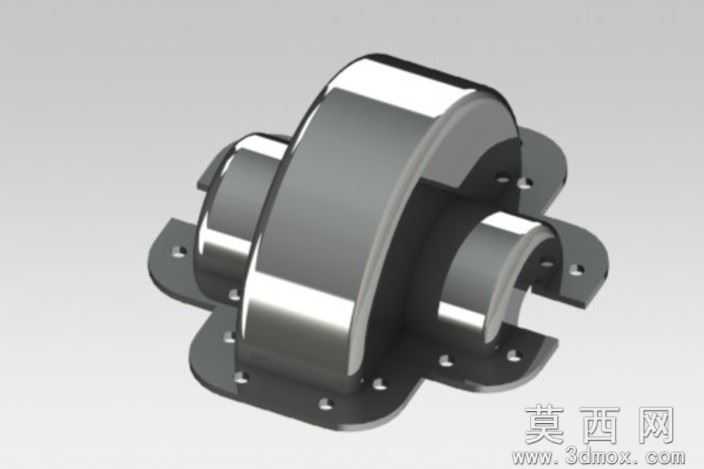

本模型为机械传动系统配套的箱盖密封装置，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械零部件设计的公差配合规范，保证各安装结构的尺寸精度满足实际装配需求。模型整体采用对称式结构布局，主体为半圆弧拱型腔体结构，能够完美适配下部对应箱体的弧形轮廓，为内部传动组件提供充足的容纳空间，同时保证壳体整体的结构强度，降低运行过程中的结构形变风险。模型周边设计有多层带安装孔的法兰连接边，法兰边根据箱体的连接点位做了异形轮廓适配，每个安装孔的位置都经过精准对位，保证装配时螺栓能够顺利穿入，实现箱盖与箱体的紧密贴合，配合密封件可有效防止内部润滑油渗漏，同时阻挡外界粉尘、水汽进入箱体内部，保护内部传动零件的运行环境。建模过程中对法兰边做了均匀的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时提升零件的工艺性，适配铸造、机加工的生产流程要求。模型侧面设计有对应轴伸位置的半圆弧避让结构，该结构与箱体侧部的半圆槽配合形成完整的轴穿设通道，结构边缘同样做了倒角处理，避免装配时划伤轴表面或者密封件。材质设置上模拟了铸铁壳体的哑光金属质感，渲染过程中调整了光照角度，清晰展现各部分的结构细节、安装点位与轮廓特征，整体结构无冗余设计，在保证密封防护、结构支撑功能的前提下尽可能控制零件重量，兼顾实用性与经济性，可直接用于二级减速器、齿轮传动箱等设备的配套设计参考，也可作为机械零部件建模教学的参考案例，帮助学习者掌握法兰类壳体零件的建模思路、结构设计要点与工艺适配原则。
