铅线辊轧成形设备结构三维设计

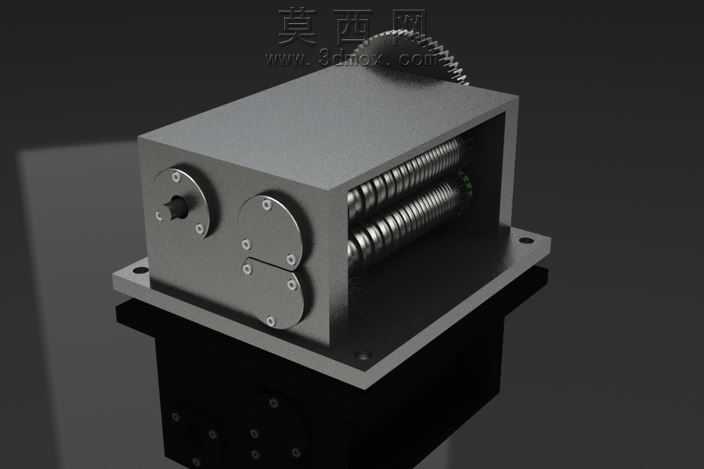

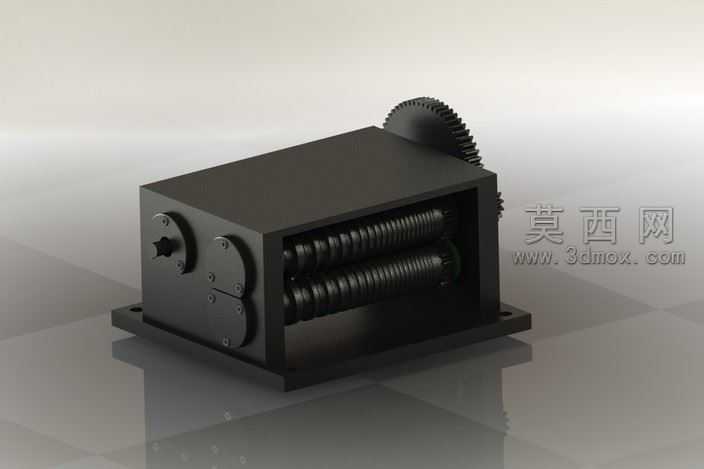

本作品为针对直径12mm、壁厚1.5mm铅线进行辊轧成形加工的专用设备三维建模成果，建模过程中严格遵循机械设计规范完成各零部件的参数化构建，首先从核心功能模块入手，完成了成对布置的轧辊组件建模，精准还原了轧辊表面的成型槽型结构，保证辊轧过程中铅线能够被挤压为预设的截面形状，同时对轧辊的安装轴、轴承配合位、端盖密封结构都做了精细化建模，还原了真实机械结构的装配逻辑。传动部分采用齿轮传动结构，建模时还原了齿轮的模数、齿形参数，保证齿轮啮合的传动比符合设备的送料与辊压转速匹配要求，外部的箱体结构采用钣金与机加工结合的形式设计，箱体上的安装法兰、端盖固定孔位、定位销孔都按照实际加工要求做了特征还原，箱体底部的安装底座预留了与驱动单元连接的固定结构，能够匹配下方的动力输入模块。材质渲染阶段，对机加工金属部件赋予了磨砂金属材质，还原了钢材经铣削、磨削加工后的表面质感，对齿轮啮合面、轧辊工作面做了轻微的高光处理，体现加工面的光洁度，箱体外部的安装板做了氧化发黑的材质效果，区分不同加工工艺的部件外观，端盖的固定螺丝、调节旋钮都做了细节材质区分，提升模型的真实感。设计思路上围绕铅线辊轧的工艺需求，采用卧式双辊对压的结构形式，将传动齿轮布置在箱体侧部，既能够通过侧部的旋钮调节轧辊间隙，适配不同壁厚的铅线加工需求，又能保证整体结构紧凑，减少设备的占用空间，箱体采用开放式的前部开口设计，既方便观察辊轧过程中线材的进给状态，也便于后期对轧辊进行维护更换，所有的装配关系都按照实际机械装配的约束关系设置，能够直观呈现设备的装配逻辑与运动传递路径，完整还原了小型辊轧成形设备的结构特点与功能设计。
