卧式沼气工程配套罐体设备结构设计

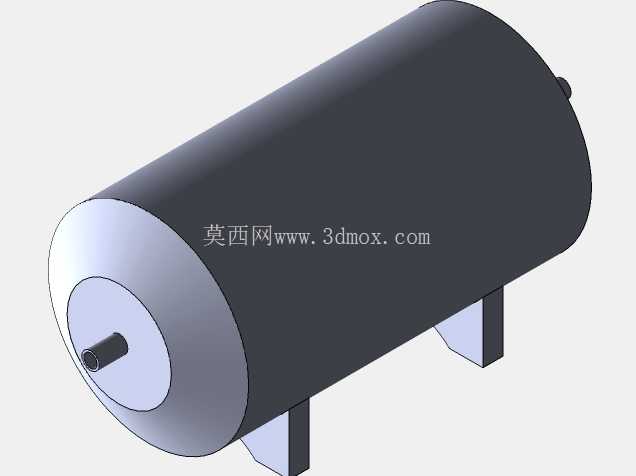

　　在县域畜禽粪污处理、村镇有机废弃物资源化站点的实地项目里，这类卧式罐体是沼气生产单元里的核心承载部件，日常承担着厌氧发酵过程的物料密闭存储、反应环境维持的核心作用，区别于立式沼气罐的高位布置，卧式结构更适配场地平整但竖向空间受限的中小型站点，尤其是南方丘陵地区的村级处理点，不需要做过高的设备基础，土建施工成本能得到有效控制。从结构设计逻辑来看，罐体主体采用等径圆筒卷制拼接的形式，两端采用标准椭圆封头做密封处理，这种封头形式的应力分布更均匀，在承受内部沼气压强的时候，封头与筒体连接位置的应力集中系数远低于平盖结构，不需要额外做过多的加强筋补强，能在保证结构强度的前提下控制整体自重。

　　罐体一端伸出的轴类接口，是为了配套内部搅拌轴的安装预留的贯通位，实际运行时搅拌轴穿过该位置的密封组件，带动罐内的搅拌桨转动，避免发酵物料分层结壳，保证厌氧菌群和物料的充分接触，提升产气效率。罐体下方设置的两个对称式支撑脚，是按照卧式容器的支座设计规范做的结构优化，支撑脚的折弯角度和安装间距，充分考虑了罐体满料状态下的载荷分布，两个支座分别设置在靠近两端封头的位置，避开筒体的最大弯矩截面，防止长期载荷下筒体出现变形失稳；其中一个支座设计为固定端，另一个预留了微量滑移的间隙，用来抵消罐体因为温度变化、物料载荷变化产生的轴向伸缩量，避免支座焊缝因为应力拉扯出现开裂。

　　在建模过程中，筒体的壁厚参数是按照常规中小型沼气工程的工作压强来设定的，内壁做了圆滑过渡处理，没有突兀的直角结构，减少物料挂壁的可能性，也方便后期停产检修时的罐内清理作业。端部的密封接口位置做了凸台结构，用来安装机械密封的定位压盖，保证轴转动过程中的气密性，避免沼气泄漏带来的安全隐患。从安装边界来看，该设备的整体长度和直径比例控制在3:1左右，运输时不需要做超限运输申请，普通的货运车辆就能完成转运，到场之后只需要将两个支撑脚与预埋的地脚螺栓做紧固，就能完成主体定位，后续对接进料管、出料管、沼气管路即可投入使用。

　　不同于大型焊接式沼气工程的现场制作，这种标准化的罐体结构可以在工厂内完成预制焊接、压力测试，到场之后的安装周期能缩短70%以上，非常适合分布式沼气站点的快速搭建。在实际应用场景里，这类罐体除了承担沼气发酵的功能，部分项目里也会用来做沼液的暂存缓存，只需要调整端部接口的配置，就能适配不同的工艺需求，结构的通用性较强。建模时对支撑脚的安装孔位做了标准化设计，孔距符合常见的设备安装基础规范，设计人员在做厂区布置的时候，可以直接调用该模型对接基础图纸，不需要反复核对安装尺寸，能有效提升整体项目的设计效率。罐体表面的结构没有多余的装饰性特征，所有的外部结构都是围绕功能需求设置，包括端部的小接口是用来安装压力表、安全阀等安全附件的预留位，保证设备运行过程中的压力可控，出现超压情况时能及时泄压，保障运行安全。
