vigortronix封闭式100瓦交流直流电源结构

　　这款100瓦封闭式交流直流电源，是工业配电、小型工控设备供电场景中十分常见的配套部件，日常多集成在控制柜内部、小型自动化设备的供电回路中，为控制板卡、传感模块、低压执行器件提供稳定的直流输出，相比开放式电源模块，全封闭的金属外壳结构能更好阻隔车间内的粉尘、金属切削碎屑、少量飞溅的切削液侵入，大幅提升复杂工业现场的运行可靠性，减少异物进入导致的短路、绝缘击穿故障。

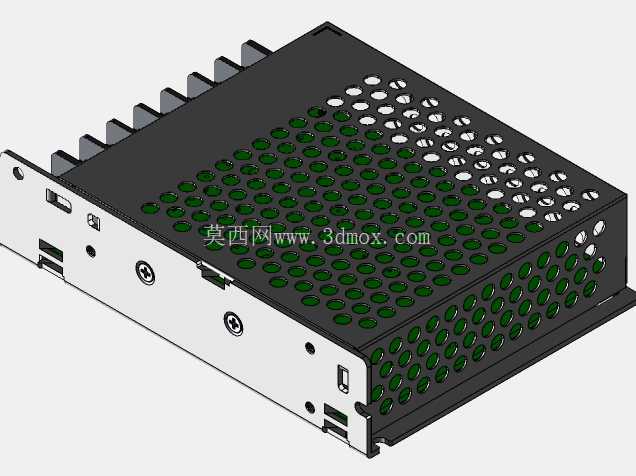

　　从结构设计来看，外壳采用上下分体式钣金拼接结构，上盖为一体冲压成型的金属壳体，顶面排布阵列式圆形散热孔，孔位排布避开内部功率器件的安装固定点，既保证内部功率器件工作时的热空气能顺畅对流排出，又不会大幅降低壳体的结构强度，上盖侧边设计连续的折弯散热齿，增大壳体与空气的接触面积，辅助功率器件通过壳体传导散热，无需额外加装散热风扇即可满足100瓦功率下的温升要求，避免风扇转动带来的积尘、寿命短板问题。下壳体为镀锌钢板折弯成型，侧边预留输入输出接线端口的避让槽位，端口位置做了翻边钝化处理，防止接线时割伤线材绝缘层，壳体上的固定螺丝采用沉头设计，安装后螺丝端面不突出壳体表面，不会在设备集成安装时与相邻部件产生干涉。

　　安装边界方面，壳体整体为规整长方体结构，底部预留标准的安装固定孔位，孔位间距适配常规DIN导轨安装配件与平板直接固定的尺寸要求，安装时不需要额外定制转接支架，能直接适配现有控制柜的安装空间，外壳的所有棱边都做了折弯圆角处理，没有尖锐的冲压毛边，装配和后期维护时不会划伤操作人员。内部结构的布局上，功率变压器、整流桥、滤波电容等发热器件的安装位置紧贴壳体侧壁，通过导热衬垫将热量传导到金属外壳上，借助外壳的大面积散热面把热量散出，高低压回路之间预留足够的电气安全间隙，满足安规设计的爬电距离要求，避免高压侧与低压侧之间出现拉弧风险。

　　外壳的表面处理采用黑色哑光喷塑工艺，既提升壳体的防锈耐腐蚀能力，也避免光亮金属表面在设备内部产生反光干扰运维人员的接线操作，所有拼接缝隙控制在0.5mm以内，既能满足对流散热的缝隙要求，也能阻挡直径1mm以上的金属碎屑、粉尘颗粒进入壳体内部，适配多粉尘的加工车间使用场景。在实际选型配套时，这款封闭电源的外形尺寸紧凑，不需要占用控制柜内过多的安装空间，相比同功率的开放式电源加防护外罩的方案，整体集成度更高，装配工序更少，能有效降低设备生产的装配工时，全金属外壳还能提供一定的电磁屏蔽能力，减少电源自身开关工作产生的电磁干扰对周边敏感传感部件、信号传输线路的影响，提升整套设备的电磁兼容性能。接线端口的位置设计在壳体的同一侧，方便现场布线时所有输入输出线材从同一方向走线整理，柜内布线更加规整，减少线材交叉带来的干扰风险，端口旁预留了清晰的标识位，装配接线时不需要反复对照说明书就能确认接线定义，降低接错线的概率。
