立式定量称重包装封口设备结构设计

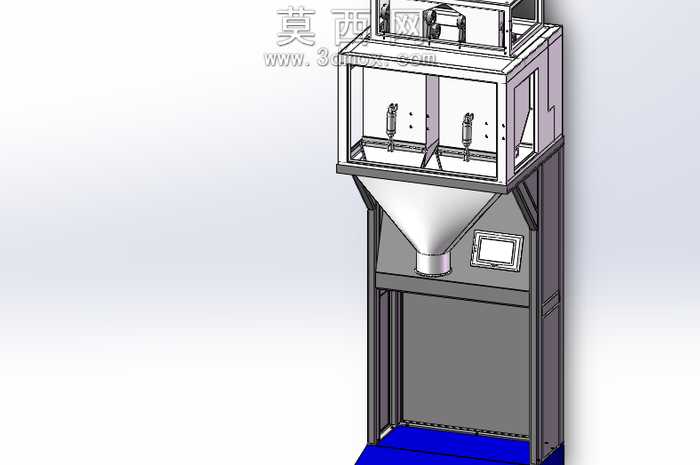

本模型采用三维参数化建模方式完成整机结构搭建，建模过程中遵循机械设计通用规范，对各功能模块进行独立草绘、特征拉伸与装配约束，确保各部件间的配合公差符合实际生产装配要求。整机采用立式落地式框架结构，底部为方形方通焊接机架，机架底部设置蓝色防滑承重垫脚，保障设备运行过程中的结构稳定性，机架中部预留电控安装腔体，用于布置控制电路与气动元件，侧面嵌入触控操作显示屏，方便操作人员设置包装参数、监控设备运行状态。设备上部为双仓称重计量腔体，腔体采用透明防护门板设计，既可以观察内部计量部件的运行状态，也能起到安全防护作用，避免生产过程中异物落入或人员误触运行部件；腔体内部对称布置两套称重下料单元，搭配气动控制下料阀门，可实现双工位交替计量，提升包装作业的整体效率。计量腔体下方连接锥形集流料斗，料斗采用大倾角斜壁设计，避免物料在料斗内壁发生粘附搭桥，保障物料下料顺畅无残留，料斗底部设置出料接口，可对接不同规格的包装袋承接物料。模型渲染阶段对不同部件赋予差异化材质：机架部分采用哑光金属喷塑材质，还原工业设备的真实质感；料斗与计量腔体采用拉丝不锈钢材质，体现食品包装类设备的卫生级材质特性；操作显示屏采用玻璃面板搭配黑色塑料边框，按键与标识部分做凸起纹理处理，提升模型的真实感。设计过程中重点考量了设备的人机交互合理性，操作屏的安装高度符合站立操作的人体工程学要求，设备维护侧预留了足够的开门空间，方便后期对内部计量元件、气动阀门进行检修更换；整体结构布局紧凑，在保障功能完整性的前提下尽可能缩小设备占地面积，适配中小型生产车间的场地布置需求。各部件的连接位置均预留了标准安装孔位，可直接对接生产加工环节的出图需求，模型的装配层级清晰，各子装配体可单独导出用于工程图绘制或运动仿真验证。
