乔思伯HP-400下压式CPU散热风扇结构

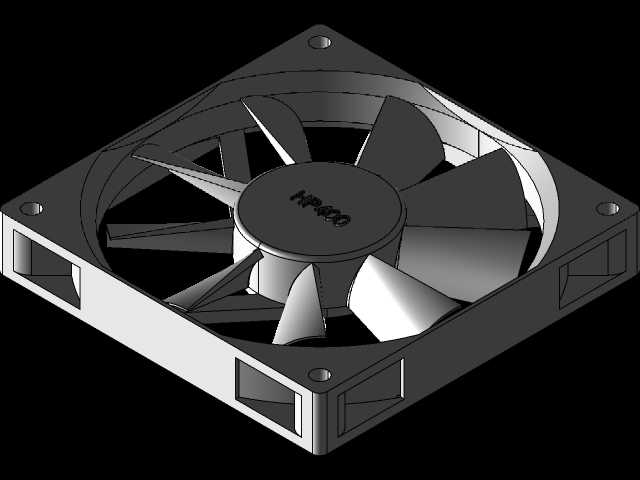

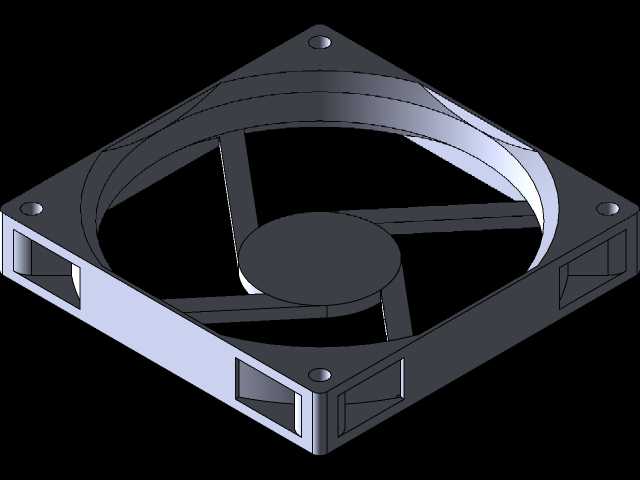

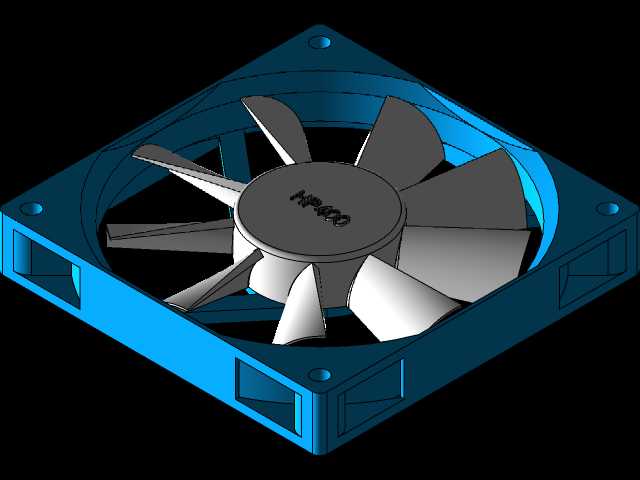

　　这款下压式CPU散热风扇是ITX紧凑型机箱装机场景下的核心散热部件，主要用于小容积机箱内处理器的主动式风冷散热，区别于塔式侧吹风扇的出风方向，其气流垂直向下覆盖CPU供电模块、内存周边区域，可同时带走主板CPU插槽周边元件的积热，适配1U、2U等薄型服务器机箱、ITX迷你桌面主机、HTPC家庭影院主机等对安装高度有严格限制的装机场景。从结构设计来看，整体采用正方形外框结构，外框四角预留标准安装孔位，孔位间距匹配主流LGA、AM系列CPU插槽的安装扣具尺寸，安装时无需额外改造机箱或主板托架，可直接通过配套扣具固定在主板CPU底座上，外框边缘做了圆角过渡处理，避免安装过程中划伤主板元件或操作人员手部，外框内侧设置导流筋结构，

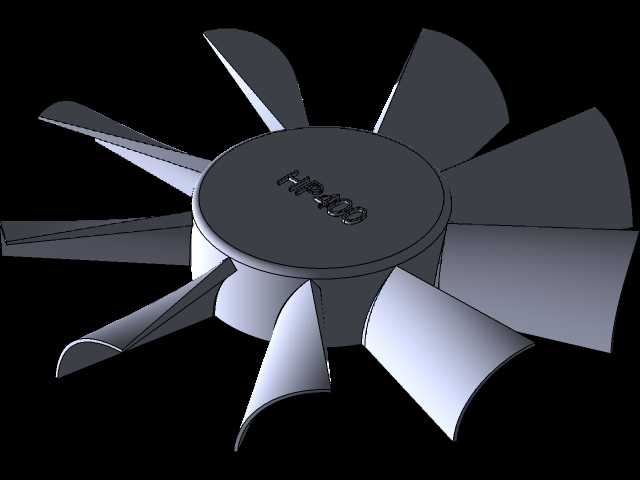

　　可约束扇叶转动产生的气流方向，减少气流在框体内的紊流损耗，提升有效送风效率。扇叶采用七叶大倾角设计，每片扇叶的叶型经过曲面优化，前缘做切角处理，可降低扇叶高速切割气流时产生的风噪，后缘做弧度收窄，减少气流脱离叶表时产生的涡流，在相同转速下可获得更大的静压值，保证气流能够穿透下方的散热鳍片间隙，带走鳍片传导的处理器热量。扇叶中心的轮毂部分做了加厚处理，内部预留电机安装位，轮毂表面标注产品型号标识，方便安装时识别产品规格，轮毂与外框之间的间隙控制在极小范围内，避免扇叶转动时与外框产生剐蹭，同时减少间隙处的气流回流损失。从安装边界来看，整体厚度控制在40mm以内，不会与内存插槽、PCIe扩展卡位置产生干涉，

　　适配内存高度不超过35mm的矮条内存，安装后不会遮挡主板上的SATA接口、供电接口，方便后续接线维护。外框采用耐高温PBT材质注塑成型，具备良好的抗形变能力，长期在机箱内60摄氏度左右的工作环境下不会出现脆化、变形问题，扇叶同样采用同材质制作，动平衡精度控制在G2.5级以内，高速转动时不会产生明显的共振，避免震动传导至主板导致元件虚接。在实际使用场景中，这类薄型下压风扇可搭配铝制挤型鳍片或者铜底焊接鳍片的散热底座使用，风扇通过卡扣或者螺丝固定在鳍片上方，供电接口采用标准4Pin PWM接口，可根据处理器温度自动调节转速，在低负载工况下降低转速实现静音运行，高负载工况下提升转速保证散热效率。设计过程中需要重点考量扇叶与外框的同轴度，

　　若同轴度偏差超过0.1mm，扇叶转动时会产生周期性的震动与异音，同时需要校核外框安装孔的位置度，保证扣具安装后风扇中心与CPU核心中心对齐，避免散热重心偏移导致的压力不均问题。扇叶的曲面建模需要结合流体仿真结果反复调整，在保证风量的前提下尽可能降低工作噪音，外框的导流筋角度需要匹配扇叶的出风角度，让气流能够垂直向下吹向散热鳍片，减少侧向的气流散逸。对于结构设计从业者而言，这类小尺寸轴流风扇的建模难点在于扇叶曲面的曲率连续性控制，以及外框安装位与主板、散热鳍片的尺寸链校核，需要严格控制各部件的公差范围，保证批量生产时的装配一致性，同时要兼顾散热性能与噪音表现的平衡，不能单一追求风量而忽略使用体验。
