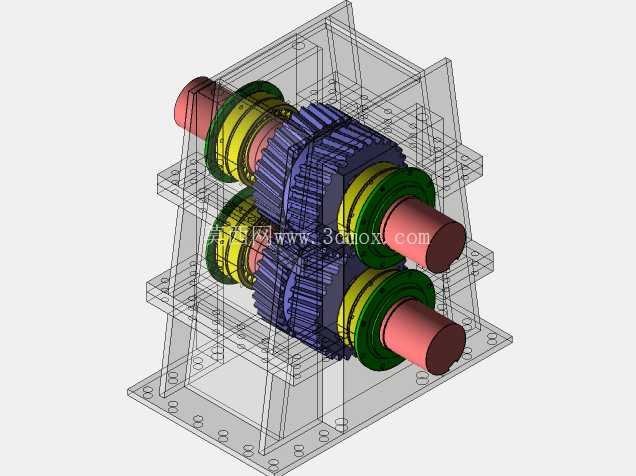

在中小功率重载传动场景里,这类螺旋齿轮变速结构常被布置在生产线动力传输段、小型输送设备驱动端以及非标专机的动力匹配单元中,核心作用是在有限安装空间内完成双路动力输入的转速匹配与扭矩输出,相比普通直齿轮变速结构,螺旋齿啮合的重合度更高,传动过程中齿面接触是渐进式的,能有效降低啮合冲击,适配需要正反转频繁切换、启停频次较高的工况。从结构设计逻辑来看,整个箱体采用分层式框架结构,上下两层分别布置两组啮合的螺旋齿轮副,输入轴与输出轴均采用平行轴布局,轴端伸出箱体的位置配置了组合式密封结构,避免传动润滑脂泄漏同时阻挡外部粉尘进入啮合腔。
齿轮副的齿向参数经过匹配计算,两组齿轮的螺旋角方向相反,运转过程中产生的轴向力可以通过轴系的角接触轴承组相互抵消一部分,降低轴承端盖的轴向承载负荷,延长轴承的实际使用寿命。箱体的安装底座采用带安装孔的法兰式底板,四个角位预留了通孔用于穿装固定螺栓,安装时需要保证输入轴与驱动源输出轴的同轴度误差控制在0.1mm以内,输出轴与负载端的连接优先选用弹性联轴器,补偿安装过程中产生的少量径向与角向偏差。轴系的支撑结构采用两端固定的布置方式,每根轴的两端分别配置深沟球轴承与推力轴承组合,靠近齿轮啮合位置的轴承选用过盈配合安装在轴颈上,外圈与箱体轴承座孔采用过渡配合,方便后期维护时拆卸更换。
齿轮与轴的连接采用平键周向固定,轴端加装轴端挡圈限制齿轮的轴向窜动,避免运转过程中齿轮移位导致啮合侧隙变化。箱体的侧板采用透明可视化设计(建模阶段做了半透明处理便于观察内部结构),实际量产时会采用铸铁或者焊接钢板材质,侧板与箱体框架之间通过螺栓连接,结合面加装密封垫片,防止润滑介质渗漏。在实际选型适配时,需要注意该结构的中心距参数,两组齿轮副的中心距保持一致,保证上下层轴系的平行度,安装前需要检测轴系的转动灵活性,手动盘车时应无卡滞、异响,啮合侧隙控制在0.05-0.15mm区间,侧隙过大会导致传动回程误差增大,侧隙过小则会加剧齿面磨损,甚至在热胀状态下出现卡齿故障。润滑方式根据实际运转转速选择,转速低于1500r/min时采用脂润滑,高速工况则需要改为油浴润滑,箱体底部预留油位观察孔与换油口,方便日常维护时检查润滑状态。这种双轴输入的螺旋变速结构相比单输入的变速装置,能够同时接入两路动力源,在需要动力合流或者双驱动备份的场景下有独特优势,比如在一些连续运转的输送线上,当其中一路驱动源出现故障时,另一路可以维持低负载运转,避免整条生产线突然停机造成物料堆积损失。
建模过程中对齿面的螺旋线参数做了精确还原,每个轮齿的齿廓曲线按照渐开线方程生成,保证啮合干涉检查时的准确性,装配时严格按照实际装配顺序添加配合约束,先固定箱体底座,再依次装入下层轴系、齿轮、轴承、端盖,之后装配上层轴系组件,最后安装两侧的密封端盖,完成装配后进行全局干涉检查,确认所有运动部件在运转行程内无硬干涉,转动过程中齿面接触面积沿齿长方向不小于70%,沿齿高方向不小于50%,满足实际加工装配的精度要求。安装边界方面,整个装置的轴向总长度需要考虑两端轴伸的长度,安装时轴伸端与周边设备的安全距离不小于20mm,方便后期拆装联轴器与维护轴承,底座的安装螺栓选用8.8级高强度螺栓,拧紧时按照对角顺序分次拧紧,避免底座安装面受力不均导致箱体变形,影响轴系的平行度。
