带驱动电机集成式齿轮变速传动装置

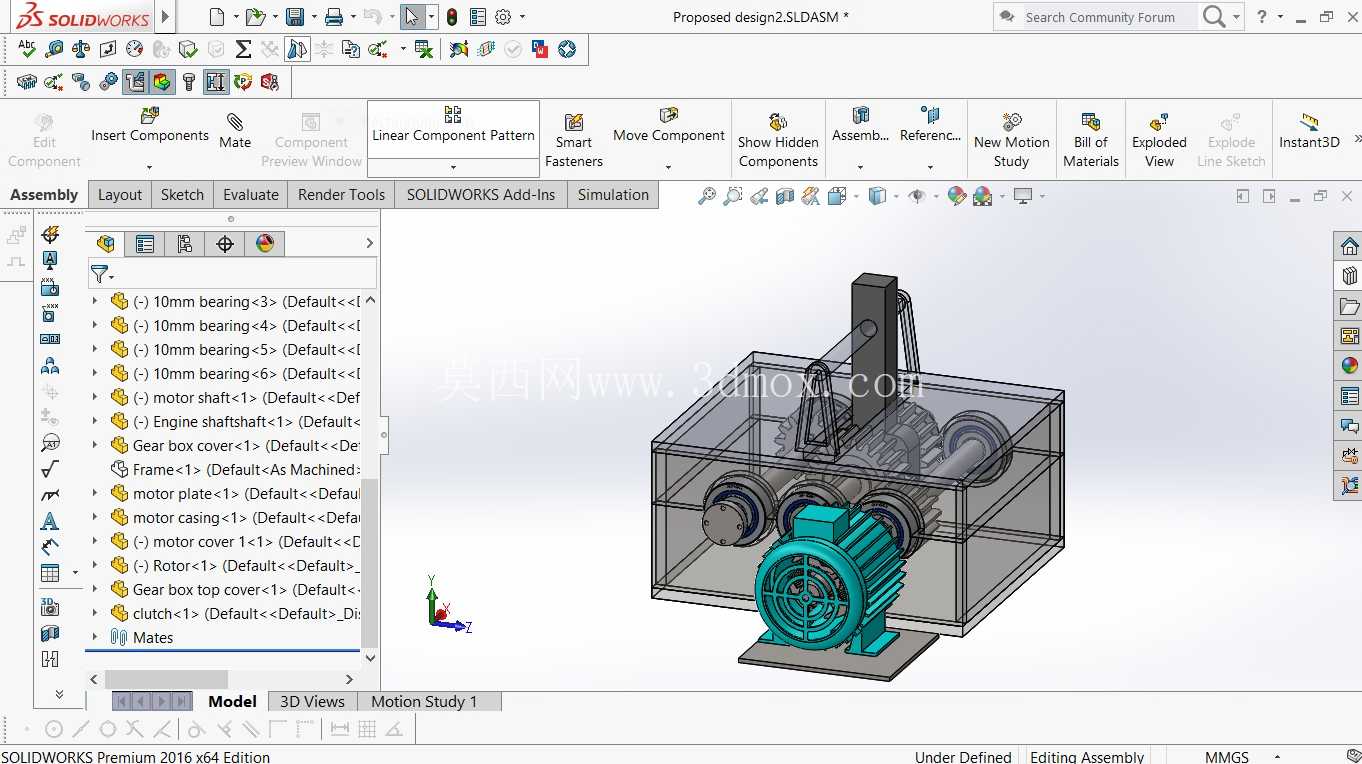

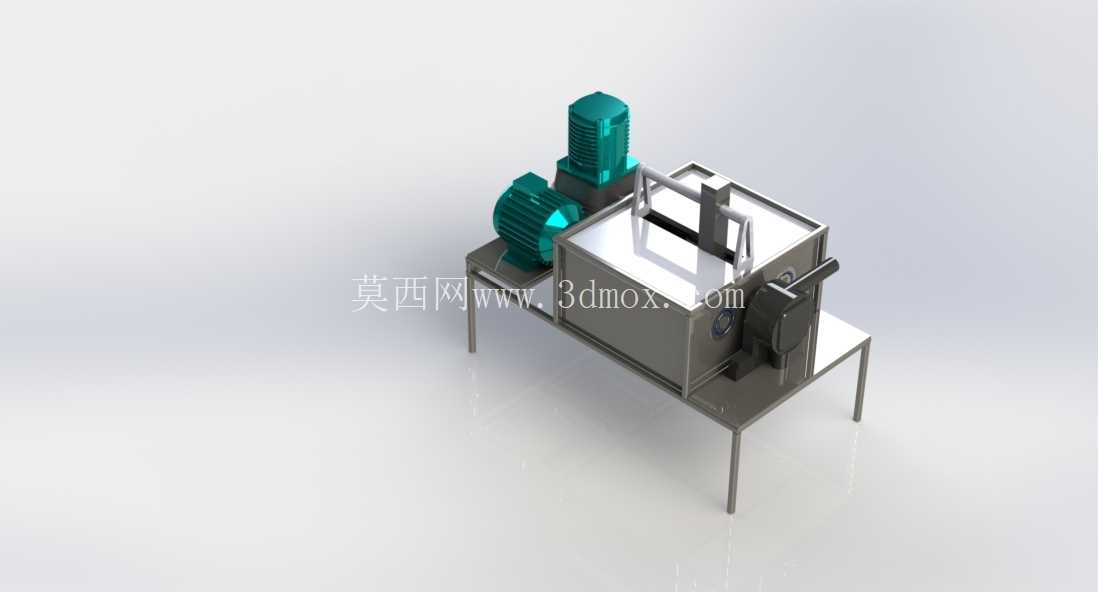

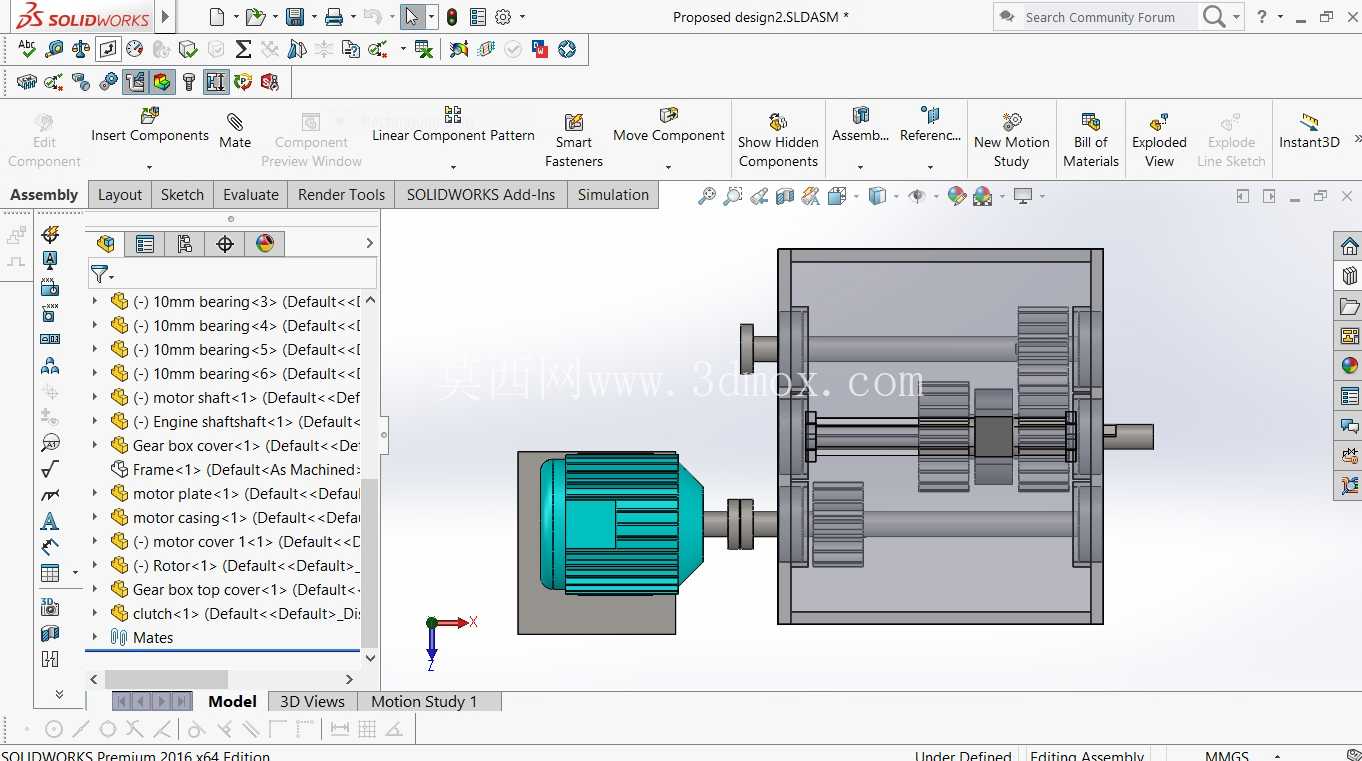

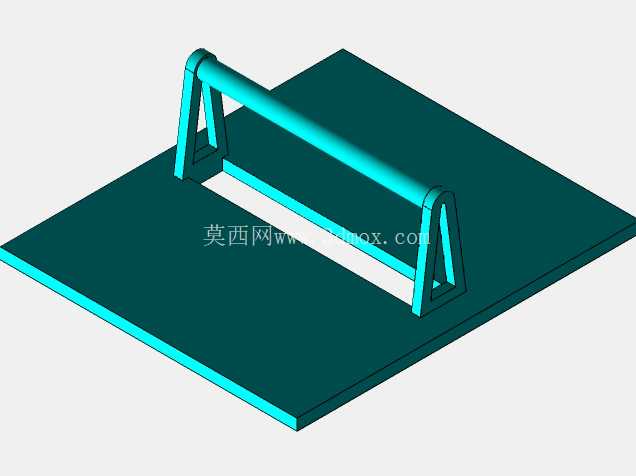

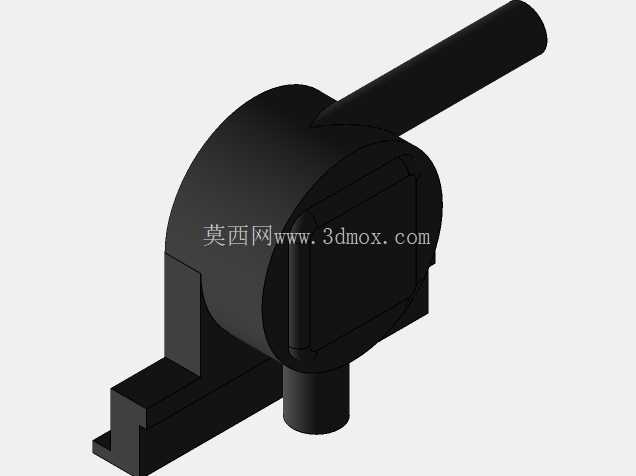

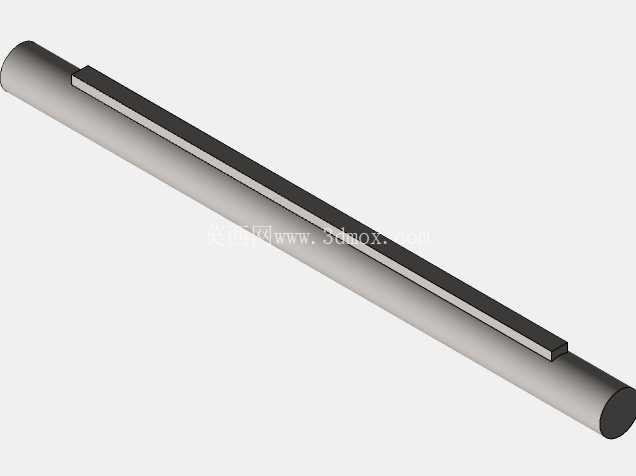

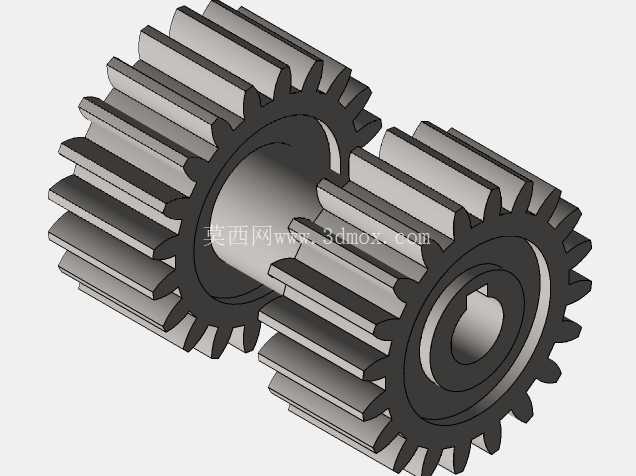

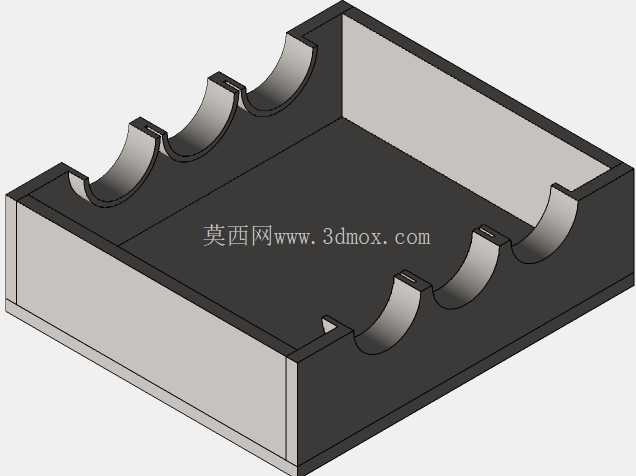

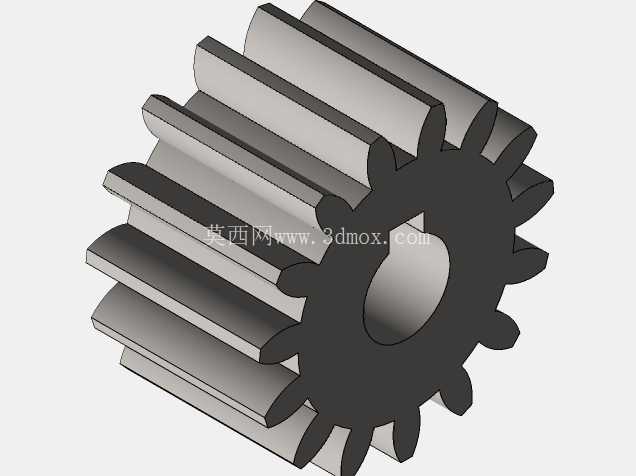

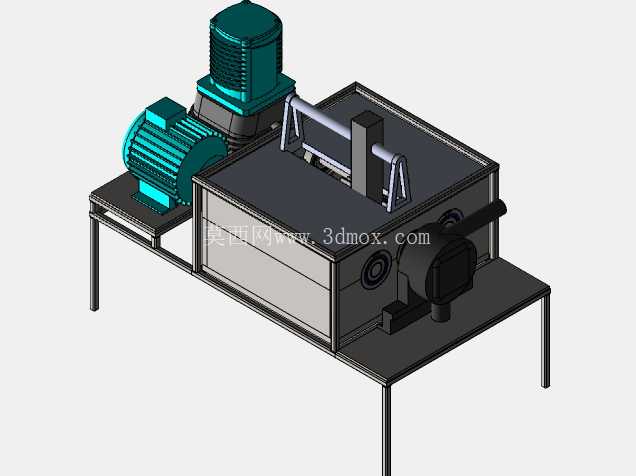

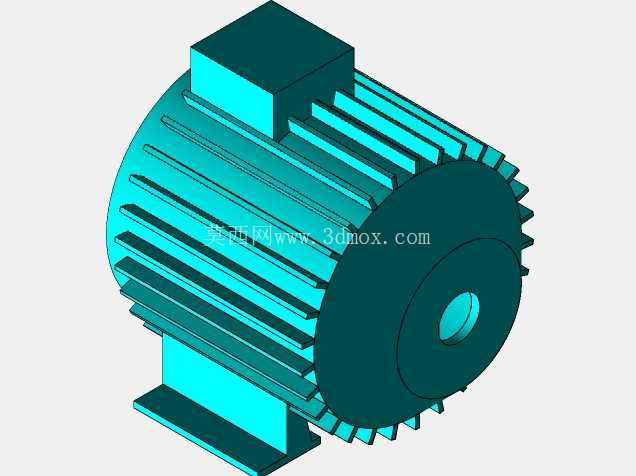

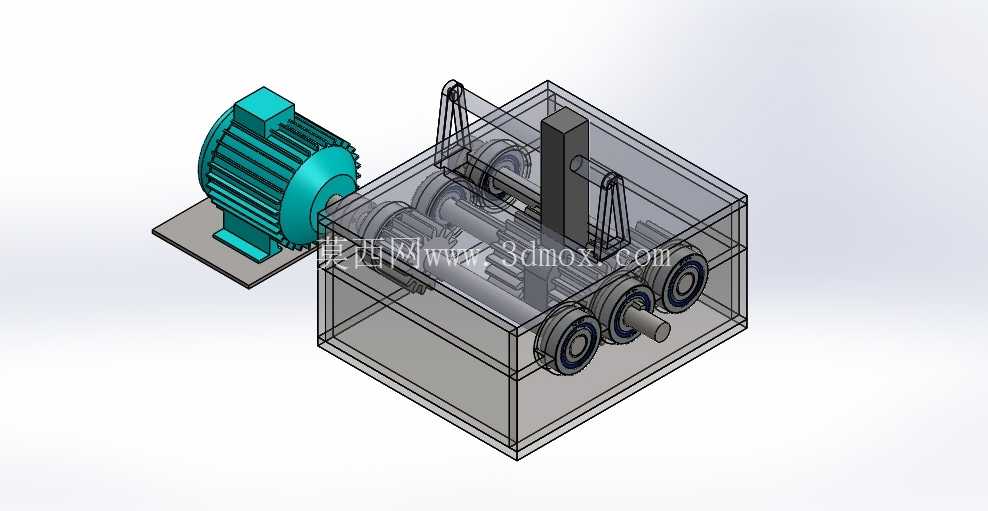

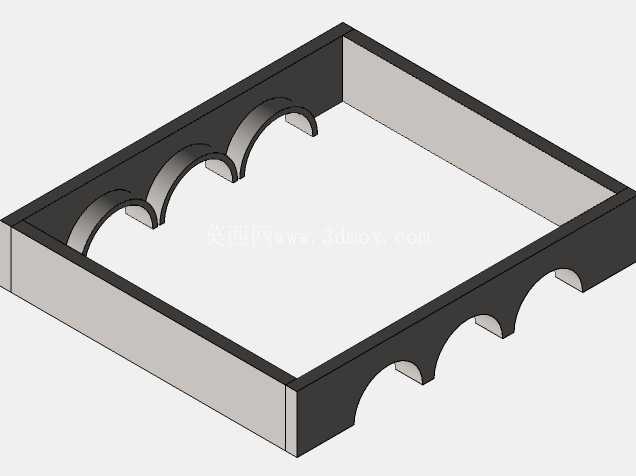

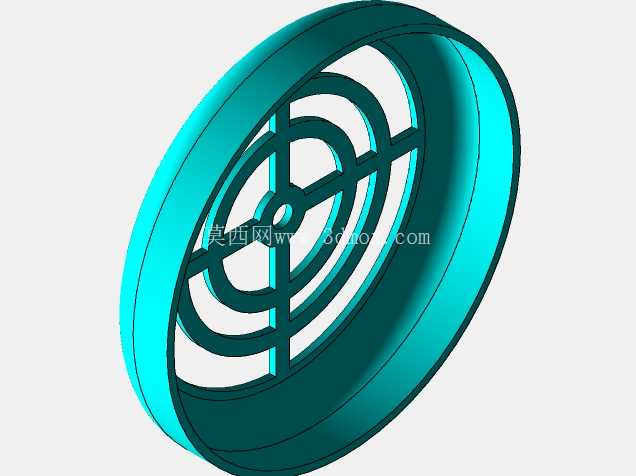

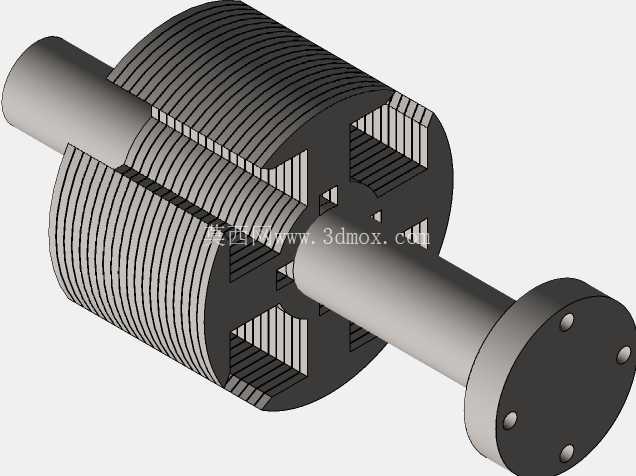

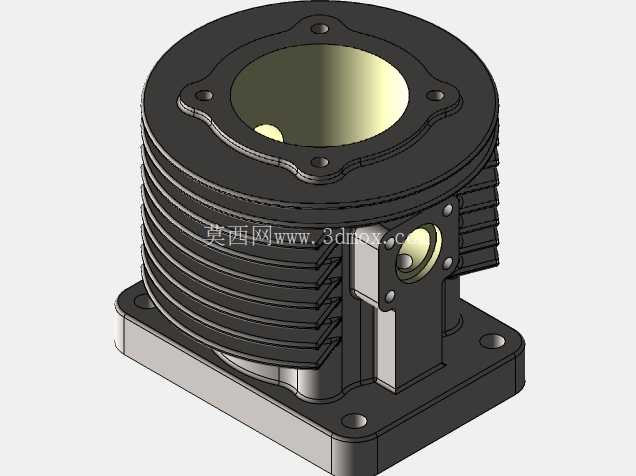

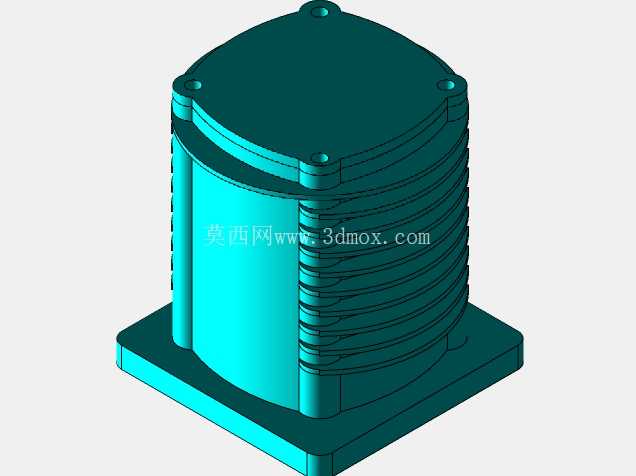

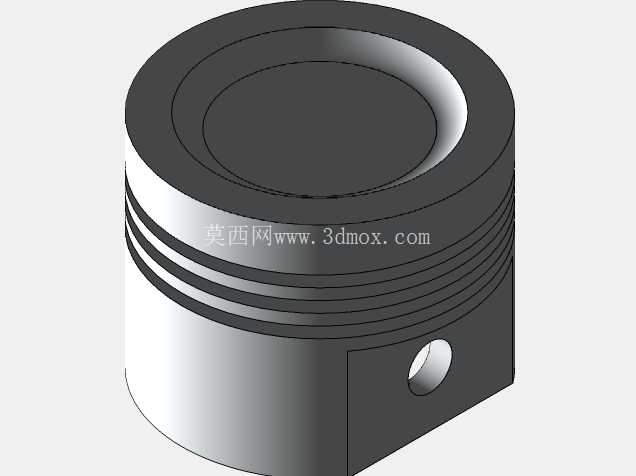

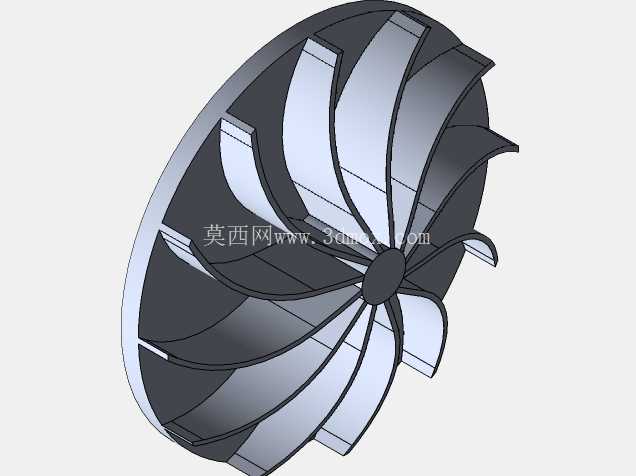

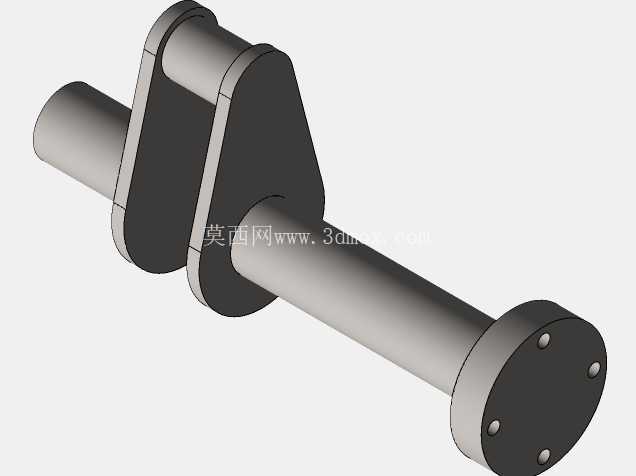

　　箱体采用剖分式结构设计，上下箱盖通过螺栓紧固连接，装配时可以先将所有轴系、齿轮、轴承组件预先安装在下箱体的轴承座位置，再扣合上箱盖完成整体装配，后期维护拆解时也不需要将整套装置从安装基座上完全拆下，只需要打开上箱盖就能检查内部齿轮啮合情况、更换磨损的轴承或者密封件，大幅降低了现场运维的工作量。内部传动采用定轴齿轮传动布局，输入轴通过轴承支撑在箱体靠近电机侧的轴承孔内，轴上加工有齿轮结构，与中间轴上的大齿轮啮合完成一级减速，中间轴上的小齿轮再与输出轴上的从动齿轮啮合完成二级减速，最终通过输出轴端伸出箱体的轴段将动力传递给工作负载。这套集成驱动电机的齿轮变速传动结构，主要面向中小功率工业设备的动力转速匹配场景，常见应用在小型输送线、实验台架、专用加工设备的动力端，用来将原动机的高转速降低至工作机构需要的输出转速，同时放大输出扭矩，匹配负载端的运行需求。从结构布局来看，设计时将驱动电机直接布置在箱体输入端的外侧，通过联轴器与箱内的输入轴直连，省去了额外的皮带轮或者链轮传动环节，既压缩了整套传动单元的轴向安装尺寸，也减少了中间传动环节的功率损耗，同时避免了外露传动部件的安全防护问题。

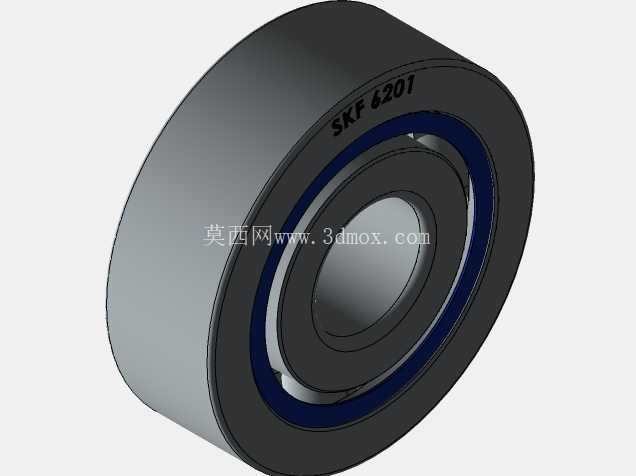

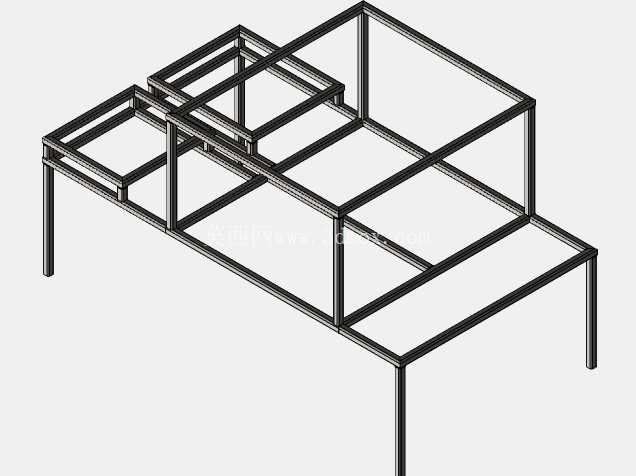

　　齿轮参数设计时充分考虑了中小功率工况下的接触强度与弯曲强度，齿宽系数选取兼顾了承载能力与轴向尺寸控制，避免齿宽过大导致的轴系挠度超标引发偏载问题，也防止齿宽过小带来的齿轮单位载荷过高、磨损过快的问题。轴承选型全部采用深沟球轴承，适配这类中低速、载荷平稳的传动场景，轴承内圈与轴颈采用过盈配合，外圈与箱体轴承孔采用过渡配合，既保证了运转时轴承内圈与轴同步转动无相对滑移，也方便装配时的压装操作，同时在轴承外侧的箱体端盖位置设计有密封槽，可安装毡圈油封或者骨架油封，防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、切削液等杂质进入箱体内部破坏齿轮与轴承的润滑环境。安装边界方面，箱体底部设计有一体化的安装底板，底板上开有四个对称布置的安装通孔，可通过螺栓直接固定在设备的安装机架上，安装时需要保证输入轴与电机轴的同轴度误差控制在允许范围内，输出轴与被驱动的工作机构轴系也要保证同轴度，避免额外的附加载荷影响轴承与齿轮的使用寿命。整套装置的润滑方式采用油浴润滑，箱体内加注适量的工业齿轮油，运转时下部的齿轮浸入油面以下合适深度，通过齿轮转动将润滑油带至啮合区域与轴承位置，不需要额外配置润滑泵，结构简单可靠，适合长期连续运转的工况。

　　设计时还在箱体上部预留了透气塞安装孔，可安装透气帽平衡箱体内外的气压，避免长时间运转后箱体内温度升高、气压增大导致的密封处漏油问题，箱体下部设计有放油螺塞孔，方便定期更换润滑油时排空箱内的旧油与杂质。从建模细节来看，所有零件的配合公差都按照机械设计标准选取，齿轮的齿形参数符合渐开线圆柱齿轮的标准规范，装配时各齿轮副的侧隙控制在合理范围，既不会因为侧隙过小导致运转卡滞、发热严重，也不会因为侧隙过大导致换向时冲击过大、传动精度不足。输入端的电机安装法兰与箱体输入端的定位止口采用小间隙配合，保证电机安装后轴系的同轴度，电机与箱体之间还设计有密封垫片，防止结合面处出现漏油情况。

　　输出轴伸出端的轴径设计考虑了常见的联轴器安装尺寸，可适配弹性柱销联轴器、膜片联轴器等多种常用联轴器，方便与不同类型的工作机构连接。整套结构没有冗余的设计，所有部件都服务于动力传递与转速变换的核心功能，整体结构紧凑，安装维护方便，承载能力匹配常规中小功率工业设备的传动需求，建模时完整还原了所有装配细节，包括螺栓连接位置、密封结构、轴承安装位、齿轮啮合关系等，可直接用于同类传动装置的设计参考、结构校核，也可作为教学演示的三维模型使用，帮助从业者理解定轴齿轮变速箱的结构组成与装配逻辑。
