立式双缸活塞输送泵结构设计方案

　　这款活塞式流体输送设备的结构设计，核心围绕小流量高粘度介质的定量输送场景展开，常见于小型化工配料、食品酱料分装、实验室流体循环这类对输送精度有要求、单次输送量不大的工况，区别于大流量离心泵的通径大、扬程低的特性，活塞结构的容积式输送逻辑，能在输送高粘度、含细小颗粒的介质时保持稳定的输出流量，不会因为介质流动性差出现抽空、流量波动过大的问题。

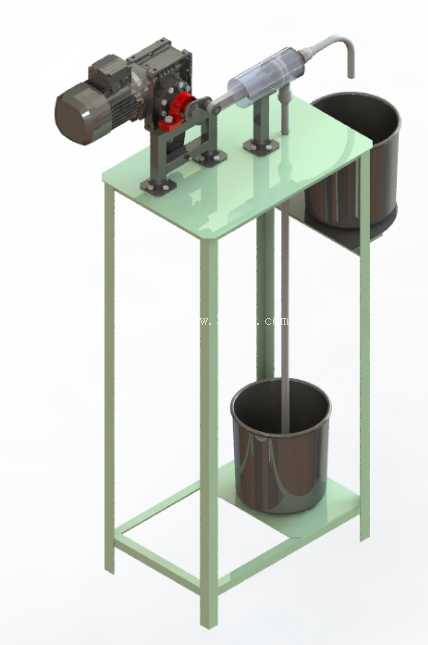

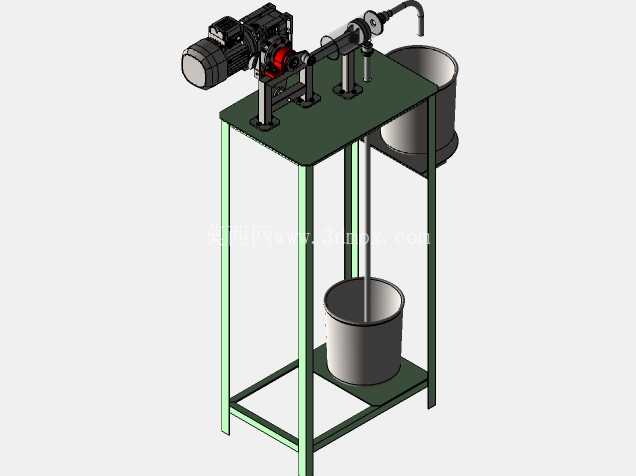

　　从整体布局来看，设备采用立式方管焊接机架作为承载主体，机架上下两层平台分别承担动力传动与介质暂存的功能，上层平台安装驱动电机、曲柄传动组件与出料管路，下层平台放置低位储料桶，活塞杆垂直贯穿上层平台伸入储料桶内，这种上下布局的设计能最大程度压缩设备的横向占地面积，在车间狭小的工位布置时，不需要预留过大的安装空间，同时垂直布置的活塞杆运动方向与重力方向重合，能减少活塞杆侧倾带来的密封件偏磨问题，延长活塞密封的更换周期。

　　传动部分采用电机直连减速箱后驱动曲柄滑块机构的方案，将电机的旋转运动转化为活塞杆的上下往复运动，曲柄盘上设置了可调节的偏心距安装位，现场调试时可以通过调整曲柄销的固定位置，改变活塞的行程长度，以此适配不同的单次输送量需求，不需要更换传动零件就能实现流量调节，适配多批次小批量的生产切换需求。传动组件的所有转动副都配置了自润滑铜套，日常维护时只需要定期加注润滑脂，不需要频繁拆解更换易损件，适合长时间连续运行的工位使用。

　　介质接触部分的结构设计充分考虑了拆装清洁的需求，活塞缸筒与出料管路的连接采用快拆卡箍结构，当需要更换输送介质、或者清理缸筒内残留的物料时，不需要借助专用工具就能快速拆开缸筒与管路的连接，清理活塞与缸筒内壁的残留物料，避免不同批次物料交叉污染，这一设计在食品、医药类的流体输送场景中尤为实用。进料端的底阀设置在活塞杆下端，随活塞杆同步伸入储料桶底部，能最大程度抽完储料桶内的物料，减少桶内残料浪费，底阀采用球面密封结构，复位弹簧选用不锈钢材质，避免长期接触流体出现锈蚀卡滞的问题。

　　安装边界方面，机架底部的四个支脚设置了可调高度的橡胶脚垫，安装时可以根据地面的平整度调整每个支脚的高度，保证机架上层平台处于水平状态，避免传动组件因为平台倾斜出现额外的侧向载荷；设备整体的重心落在机架下层框架的中心区域，即使活塞高速往复运动，整机的振动幅度也能控制在较小范围，不需要额外打膨胀螺栓固定地面，移动工位时只需要推动机架就能转移，适配柔性生产的工位调整需求。出料管路的出口端配置了可任意弯折的金属定型管，操作人员可以根据接料容器的位置调整出料口的朝向与高度，不需要额外加装延长管路，减少管路接口的泄漏点。

　　从设计细节来看，上层平台的电机安装位设置了长条形调节孔，安装时可以调整电机的前后位置，张紧传动部位的连接，避免传动出现打滑间隙；所有与物料接触的零件都采用圆滑过渡的结构设计，没有卫生死角，不会出现物料残留堆积的问题；机架的方管连接处都采用满焊后打磨平整的工艺，避免焊接缝隙积存灰尘与物料，日常清洁时可以直接用抹布擦拭表面，维持工位的整洁度。

　　在实际使用场景中，这类活塞泵可以直接配套小型灌装机、反应釜进料口使用，输送粘度在10000cp以下的流体介质时，输送精度能控制在±2%以内，相比气动隔膜泵的流量脉动大、能耗高的问题，电机驱动的活塞泵运行噪音更低，流量稳定性更好，长期运行的维护成本也更低。针对有防爆需求的工况，只需要将普通驱动电机更换为对应防爆等级的电机，不需要改动其余结构件就能满足防爆车间的使用要求，结构的通用性较强。
