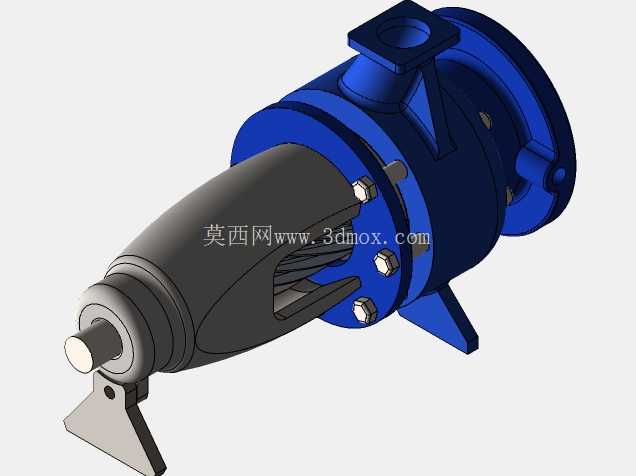

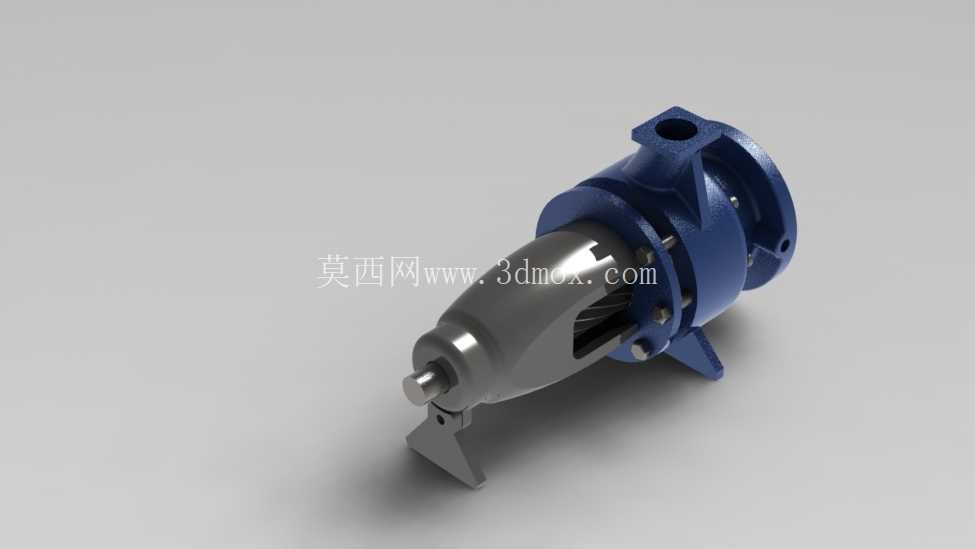

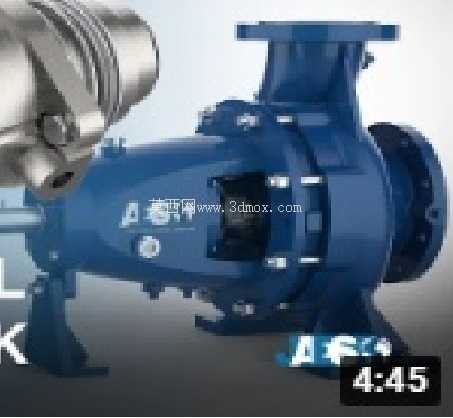

卧式单级离心泵结构三维设计模型

　　叶轮采用闭式结构设计，前后盖板与叶片一体成型，叶片为后弯式扭曲叶片，这种叶片形态能在保证扬程输出的同时，优化介质在叶轮流道内的流动状态，降低轴向力产生的幅度，减少轴承组件的轴向载荷，延长易损件的更换周期。泵体的进出口采用法兰连接结构，进口为轴向水平吸入布局，出口为垂直向上布置，这种管路接口布局符合多数现场管路的敷设习惯，能减少管路弯头的使用数量，降低管路沿程阻力损失，进出口法兰的螺栓孔位、密封面尺寸均匹配通用管路法兰标准，现场安装时无需额外加工转接件。在民用供水、工业循环水系统、暖通空调水循环、小型农田灌溉等场景中，这类卧式离心泵是应用覆盖面极广的流体输送设备，核心作用是通过叶轮旋转产生的离心力对液态介质做功，完成介质的增压与输送，适配清水或物理化学性质与水接近的无固体颗粒介质工况。从结构设计逻辑来看，该模型还原的泵体采用后开门式结构布局，泵壳为螺旋形压水室设计，这种流道形态可以平缓收集叶轮甩出的高速介质，将动能高效转化为压力能，同时降低流道内的水力损失，减少运行过程中的湍流噪音与能量耗散。

　　支撑结构采用底部一体式支脚设计，两个支脚对称分布在泵壳下部，支脚预留的安装螺栓孔位可直接固定在混凝土基础或钢制安装机架上，安装时需保证泵轴与配套驱动电机轴的同轴度误差控制在允许范围内，避免运行过程中出现振动超标、轴承过热、机械密封过早失效等问题。轴封部位预留了机械密封的安装腔体，相比传统填料密封，机械密封的泄漏量更低，使用寿命更长，适合对介质泄漏管控要求较高的安装场景，密封腔体的冷却流道与泵腔连通，运行时介质可直接对密封端面进行冷却润滑，无需额外配置外接冷却管路，简化了现场安装的管路配置。

　　轴承组件采用深沟球轴承与角接触球轴承组合的支撑方式，靠近叶轮端的轴承主要承受径向载荷，远离叶轮端的轴承同时承受径向力与残余轴向力，轴承座与泵体采用止口定位配合，保证装配时轴承与轴的同轴度，轴承端盖预留了润滑脂加注口，日常维护时可直接在不停机状态下补充润滑脂，降低维护操作的难度。从安装边界来看，该泵的轴向总长度、进出口中心高度、支脚安装孔的跨距尺寸均经过优化，在保证结构强度的前提下尽可能压缩整机占用空间，适配多数现有泵房的安装预留空间，安装时需在泵进出口位置安装软接头与检修阀门，软接头可吸收管路运行过程中的热胀冷缩位移，同时阻隔管路振动向泵体传递，检修阀门则方便后期维护时切断管路介质，无需排空整个管路系统的介质即可完成泵体检修作业。

　　在实际选型匹配时，需根据工况所需的流量、扬程参数核对叶轮的切割直径，不同叶轮直径对应的性能曲线存在差异，模型还原的结构细节可直接用于装配干涉检查、安装布局模拟、管路应力分析等前期设计工作，帮助设计人员提前预判安装过程中可能出现的空间干涉问题，减少现场安装时的整改工作量。泵体的过流部件表面均做了平滑过渡处理，没有明显的棱角与突变结构，可减少介质在流道内的滞留，降低介质中杂质沉积堵塞流道的概率，同时流道表面的光滑处理也能进一步提升泵的运行效率，降低单位输水量的能耗水平。联轴器端预留了标准的轴伸尺寸与键槽结构，可直接匹配标准弹性联轴器，连接时需保证两轴的径向偏差与角向偏差符合安装规范，弹性联轴器的弹性块可缓冲运行过程中的冲击载荷，补偿少量的安装同轴度误差，提升传动系统的运行稳定性。
