电机驱动曲柄连杆式动力锤结构设计

　　在小型五金锻打、手工铁艺加工、维修车间的小件锻压作业场景中，这类电机驱动的动力锤是替代人力抡锤的核心作业设备，相比大型空气锤、蒸汽锤，它的占地空间更小，采购与维护成本更低，适合小批量、多品类的小件锻打工序，比如农具修配、小型五金件成型、铁艺构件的校形与锻打作业，不需要配套复杂的气源或蒸汽管路，普通工业用电即可驱动，适配个体加工作坊、小型机修站点的生产需求。从结构设计逻辑来看，这套动力锤采用了最成熟的曲柄滑块传动变体，将电机输出的旋转运动通过皮带轮减速后传递给主轴曲柄，再通过连杆机构将回转运动转化为摆臂的往复摆动，最终带动锤头完成上下锤击动作，整套传动链没有复杂的液压或气动元件，全部采用刚性机械连接，故障点少，日常维护只需要定期给轴承、铰接点加注润滑脂即可，对使用人员的设备维护能力要求不高。

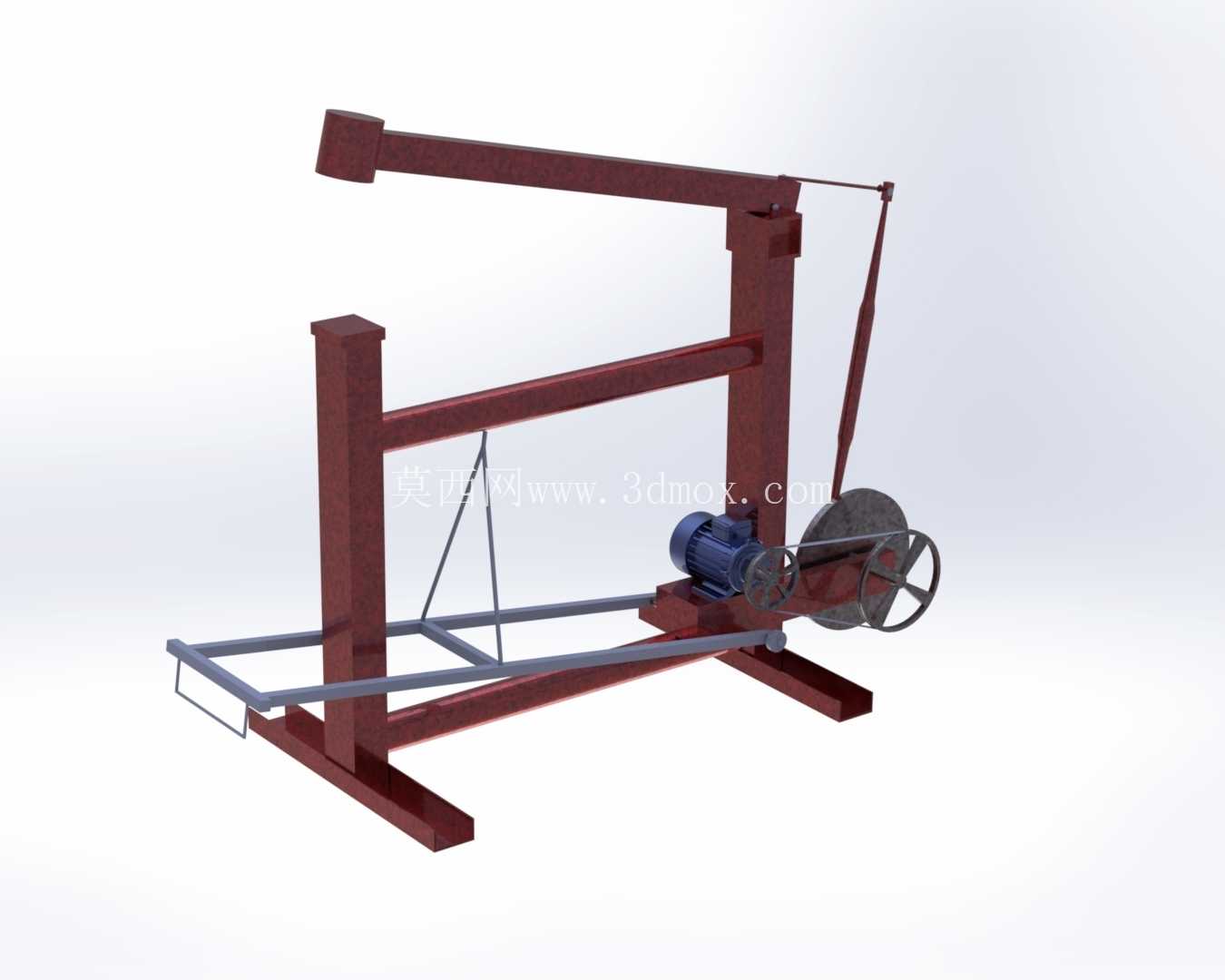

　　机架部分采用方管焊接的门式框架结构，底部是两根平行的落地支撑脚，通过膨胀螺栓即可固定在水泥地面上，不需要额外做厚重的混凝土基础，安装边界要求低，整体设备的横向占地长度约1.8米，纵向宽度约0.8米，垂直高度约1.6米，普通的小型加工车间角落即可布置，不会占用过多生产空间。锤头摆臂采用悬臂式设计，摆臂的铰接点设置在门式框架的上部立柱位置，连杆与摆臂的连接点靠近铰接侧，利用杠杆原理放大锤击力，同时可以通过调整曲柄的偏心距来改变锤头的行程，适配不同厚度工件的锻打需求，锤头下方设置了可更换的砧座，砧座通过螺栓固定在底部框架的横向支撑梁上，用户可以根据加工工件的类型更换不同形状的砧面，比如平砧、V型砧、型槽砧，满足不同的锻打工序要求。传动部分的电机安装在底部框架的侧方安装位，电机输出轴端安装小直径皮带轮，主轴端安装大直径皮带轮，通过三角带传递动力，皮带传动本身具备过载打滑的保护特性，当锤击遇到过硬的工件或者卡料情况时，皮带会打滑卸荷，避免刚性冲击打坏齿轮或者烧毁电机，主轴上同时配置了手动操作的手轮和离合器结构，在停机调整或者试机的时候，可以通过手轮转动主轴，缓慢带动锤头动作，方便调整工件位置或者对模，不需要启动电机就能完成微调作业，提升了操作的安全性。

　　从结构细节设计来看，所有的铰接位置都采用了带防尘盖的滚动轴承，避免锻打过程中产生的氧化皮、灰尘进入铰接缝隙造成磨损，摆臂与连杆的连接位置设置了可调整的间隙补偿结构，长期使用出现铰接磨损后，可以通过调整轴套的压紧量来消除间隙，避免锤击过程中出现过大的冲击噪音和精度损失。设备的侧面设置了脚踏式的离合控制结构（图中未完全展示踏板部分，属于该类设备的标准配置），操作人员脚踩踏板即可结合离合器，让锤头连续往复锤击，松开踏板后离合器脱开，锤头会停在最高位置，方便取放工件，操作逻辑符合一线锻工作业的操作习惯，不需要复杂的培训即可上手。

　　这套结构的设计没有追求过高的锤击频率，而是将锤击力控制在适合小件锻打的区间，避免过大的锤击力造成机架共振，整个机架的焊接位置都做了三角加强筋设计，门式框架的上下横梁与立柱连接位置都焊接了斜撑，抵消锤击过程中产生的侧向冲击力，保证长期使用时机架不会出现开焊或者变形的问题。在实际选型适配的时候，需要注意设备安装位置的后方要预留至少0.5米的空间，方便电机散热和皮带的更换维护，前方要预留1米左右的操作空间，方便操作人员放置工件和操作脚踏开关，砧座的工作面高度设置在距离地面0.7米左右，符合人工站立操作的人机工程学高度，长时间作业不容易产生疲劳。相比传统的人力锻打，这套动力锤的锤击力稳定，锤击频率均匀，加工出来的工件内部应力分布更均匀，不会出现人力锤击时力度忽大忽小造成的工件变形不均问题，同时可以大幅降低锻工的劳动强度，原来需要两个人配合抡锤完成的锻打工序，现在一个人即可操作完成，提升小作坊的生产效率。整套结构的所有零部件都采用常见的标准型材和标准件，方管、角钢、螺栓、轴承、皮带轮都是市场上容易采购的通用配件，后期如果出现零部件损坏，不需要找厂家定制配件，在本地的五金机电市场即可采购替换，降低了设备的全生命周期使用成本，非常适合小型加工场景的使用需求。
