六自由度夹持式工业关节机械臂

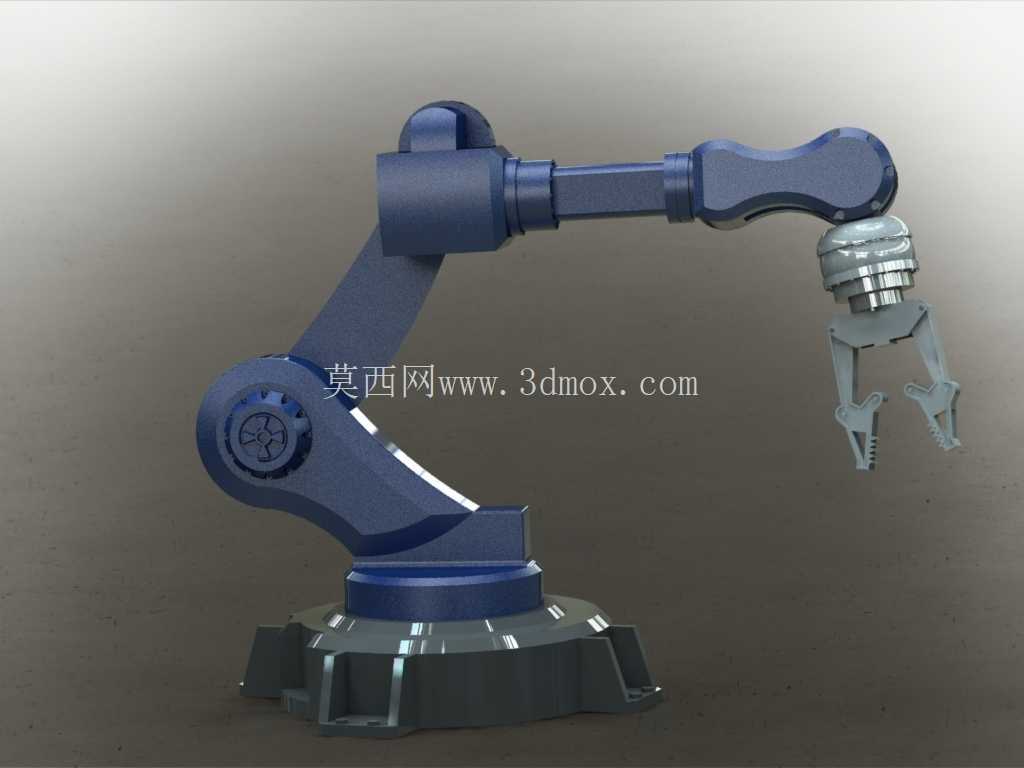

　　从实际工位适配来看，这类臂展规格的关节机械臂，在3C电子装配线里可完成电路板从接驳台到测试治具的转运，在五金加工单元里能衔接数控车床的出料口与清洗工位，在实验室自动化场景下也可适配样品分拣、试剂搬运等轻载作业，末端夹持器的开合行程覆盖常见柱状、板状小件的抓取范围，夹指内侧预留的防滑齿结构可提升工件抓取的稳定性，针对表面易划伤的工件也可更换柔性衬垫夹指。六个旋转关节的排布遵循工业关节机器人的经典构型：底座回转关节承担水平方向的大范围姿态调整，大臂俯仰关节负责举升与下放动作，小臂俯仰关节拓展工作空间的纵深，腕部两组正交旋转关节则用来调整末端夹持器的朝向，保证夹爪可以从正面、侧面甚至斜向趋近工件，避开工位周边的治具、传感器走线等干涉物。在中小批量自动化产线的工位布局阶段，最先需要敲定的往往不是末端执行器的品牌，而是关节臂的可达包络与底座安装边界——这套六自由度夹持臂的结构方案，正是围绕离散制造场景里常见的上下料、工位转序、小件装配需求展开。底座采用大直径法兰盘式支撑结构，底部预留的环形安装孔位可直接对接型钢焊接机架或者铸铁工作平台，安装面的平面度公差建议控制在0.1mm以内，避免底座偏载导致长期运行后关节同轴度漂移。

　　建模过程中各关节的配合间隙按照实际装配公差预留，回转支承位置的止口结构、电机安装法兰的定位孔位都做了完整还原，结构工程师在做产线方案仿真时，可以直接导入模型进行干涉检查，提前预判机械臂在全行程动作中会不会和周边的安全围栏、料架、输送线边缘发生碰撞。外形尺寸方面，底座的外接轮廓直径控制在紧凑区间，适配多数标准工作台的安装尺寸，大臂与小臂采用流线型的包覆造型，既减少了臂体自身的转动惯量，也避免了外露管线在高速回转时勾挂周边物件，关节处的阶梯轴与连接法兰的过渡位置做了圆角处理，降低应力集中风险。

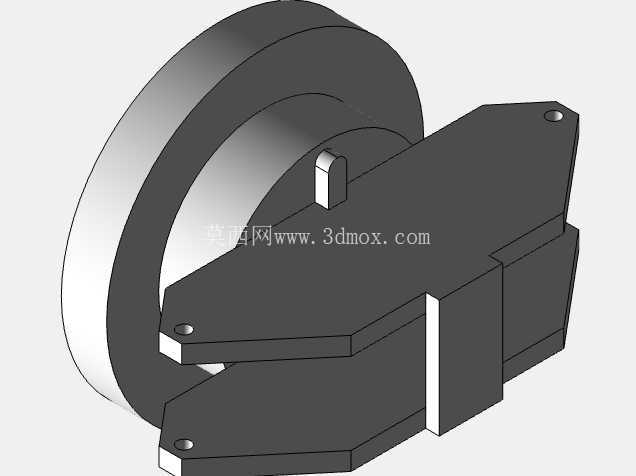

　　末端夹持器采用平行双指结构，驱动部分的安装接口与臂端法兰标准化对接，后续如果需要更换真空吸盘、气动抓手或者电动拧紧工具，只需匹配对应转接法兰即可完成快换，不需要改动臂体本身的核心结构。在产线节拍测算环节，可依据模型的各关节转动范围，逐点示教抓取位、过渡位、放料位的坐标，模拟完整动作循环的耗时，提前评估单台机械臂能否匹配上下游设备的生产节拍；针对需要多机协同的工位，也可通过多套该臂体模型的布局仿真，确认两台臂的工作空间重叠区域不会发生动作干涉，合理规划各自的作业任务区间。

　　臂体内部的走线通道在结构设计时就预留了贯通空间，伺服电机的动力线、编码器信号线以及末端夹爪的气管、传感器线缆都可沿关节内部走线，外部仅在关节摆动的弯折位置预留小段柔性管线余量，既让设备外观整洁，也大幅降低了生产线日常运行中线缆被工件剐蹭、被冷却液腐蚀的概率。底座的承重支撑结构做了加厚加强设计，可承受臂体全伸状态下的最大倾覆力矩，安装时只需将底座螺栓均匀锁紧至规定扭矩，即可保证机械臂在高速启停、快速换向的动作过程中不会出现晃动位移。
