螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景中，紧凑型荧光灯凭借比传统白炽灯更高的光效、更长的使用寿命，曾在很长一段时间内占据室内照明的主流应用位置，其中螺旋构型的CFL灯泡，通过将荧光灯管做螺旋扭曲排布，在有限的空间内最大化延展了灯管的有效发光长度，相比同功率的U型管紧凑型荧光灯，发光均匀度更高、整体结构更紧凑，适配绝大多数标准螺口灯座的安装空间，无需额外改造灯具接口即可直接替换传统白炽灯，广泛应用于家庭居室、办公场所、商超门店、公共走廊等常规室内照明场景。

　　从实际使用的功能特性来看，这款螺旋CFL灯泡的核心功能是通过灯管内壁涂覆的三基色荧光粉，受管内汞蒸气电离产生的紫外线激发发出可见光，螺旋状的灯管排布方式，一方面缩短了灯泡整体的轴向长度，避免了长管型荧光灯安装后突出灯罩过多的问题，另一方面螺旋环绕的结构让光线可以360度均匀向外发散，不会出现单侧灯管遮挡导致的局部暗区，相比直管型节能灯配光曲线更平滑，在普通球形、钟形灯罩内的光线漫反射效果更好，不会出现明显的灯管投影。灯头部分采用标准的爱迪生螺口结构，螺纹尺寸适配国内通用的E27灯座，安装时只需对准灯座顺时针旋入即可完成固定，灯头与灯管衔接的塑料壳体内部预留了电子镇流器的安装空间，可将驱动电路完全封闭在壳体内，避免电路裸露带来的安全隐患，同时壳体与螺口灯头、灯管衔接处做了台阶限位结构，装配时可以快速定位，保证各部件同轴度偏差控制在合理范围内，避免安装后灯泡出现歪斜、接触不良的问题。

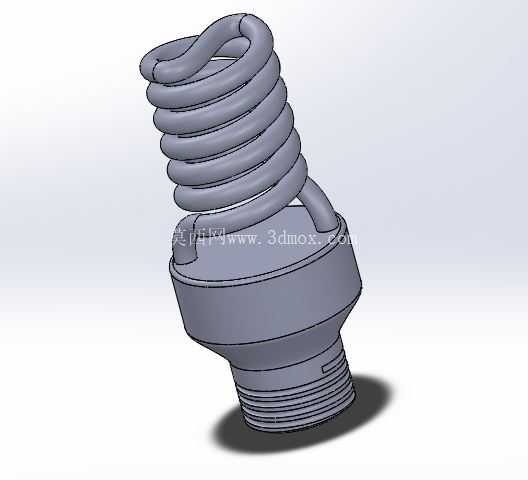

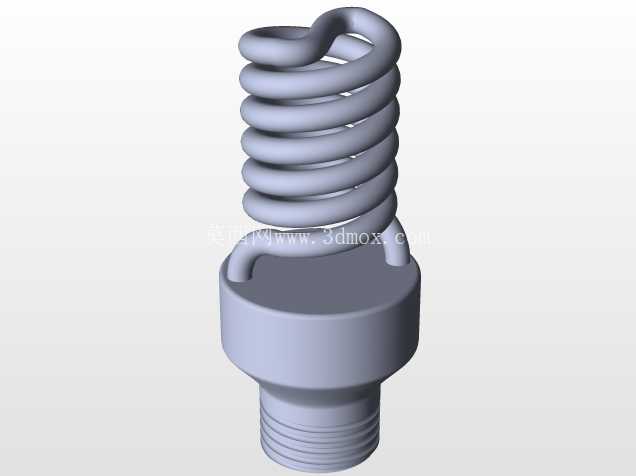

　　在结构设计的思路上，首先要平衡灯管发光长度与整体外形尺寸的矛盾，要达到额定的光输出功率，荧光灯管需要足够的展开长度，如果采用直管排布会让灯泡整体过长，无法适配常规灯罩的内部深度，因此采用螺旋扭曲的扫掠路径来构建灯管模型，以螺旋线作为扫掠路径，圆形灯管截面沿路径连续扫掠，同时在螺旋收尾的两端做平滑过渡弯折，将灯管的两个电极端引导至下方的壳体安装位，避免灯管出现急弯导致的管壁厚度不均、涂覆层脱落问题。灯管的螺旋升角经过反复调整，既保证相邻螺旋圈之间留有足够的散热间隙，避免灯管工作时热量积聚导致管壁温度过高加速荧光粉老化，又不会让螺旋圈间距过大导致整体轴向尺寸超标。灯头部分的螺纹按照标准螺口的参数建模，螺纹牙型、螺距、牙顶间隙都符合通用灯座的配合公差，保证旋入时松紧适度，既不会因为间隙过大出现接触松动、打火的问题，也不会因为配合过紧导致安装拆卸困难。壳体部分的外形采用上宽下窄的锥台过渡结构，上端面与螺旋灯管的下端衔接，直径刚好覆盖螺旋灯管的最大外径，避免内部电路从侧面露出，下端与螺口灯头衔接处做了滚花防滑结构的预留，方便生产装配时夹持定位，同时壳体表面做了细微的防滑纹理设计，用户安装拧动时可以增加摩擦力，避免手打滑。

　　从安装边界尺寸来看，这款螺旋CFL灯泡的最大外径位于螺旋灯管的中段位置，整体外径控制在常规白炽灯的尺寸范围内，可以适配绝大多数开口直径大于该尺寸的灯罩，不会出现灯泡放不进灯罩的问题；整体轴向长度从灯头底部触点到灯管最顶端的距离，也和同功率的传统白炽灯接近，替换安装时不会出现灯泡顶端顶到灯罩顶部的情况。灯头的螺纹长度符合标准螺口的要求，旋入标准灯座后可以保证底部中心触点与灯座内的金属弹片可靠接触，螺纹部分的导电层与灯座的金属螺口充分贴合，保证导电稳定性，同时灯头与壳体衔接处的绝缘台阶高度足够，避免安装时手指误触带电部分带来的触电风险。在建模过程中，灯管部分的扫掠路径需要保证曲率连续，不能出现曲率突变的折角，否则实际生产时弯管工序会出现管壁褶皱、开裂的问题，管壁厚度保持均匀一致，保证荧光粉涂覆层的厚度均匀，避免出现局部发光偏暗的问题；壳体与灯头、灯管的配合面都预留了合理的装配公差，考虑到塑料件成型后的收缩率，各衔接部位的配合尺寸做了适当的补偿，保证量产时各部件可以顺利装配，不会出现过盈量太大装不进去、或者间隙过大松动脱落的问题。另外，灯管顶端的螺旋收尾处做了圆弧封闭处理，没有尖锐的棱角，避免生产装配、运输过程中磕碰导致灯管破裂，整体结构没有多余的突出部件，外形流畅简洁，既满足照明功能的需求，又兼顾了安装替换的通用性，不需要对原有照明线路、灯座做任何改动，就可以直接替换传统的白炽灯泡，实现节能降耗的照明升级。
