17英寸冬用改装TK款汽车轮毂钢圈设计

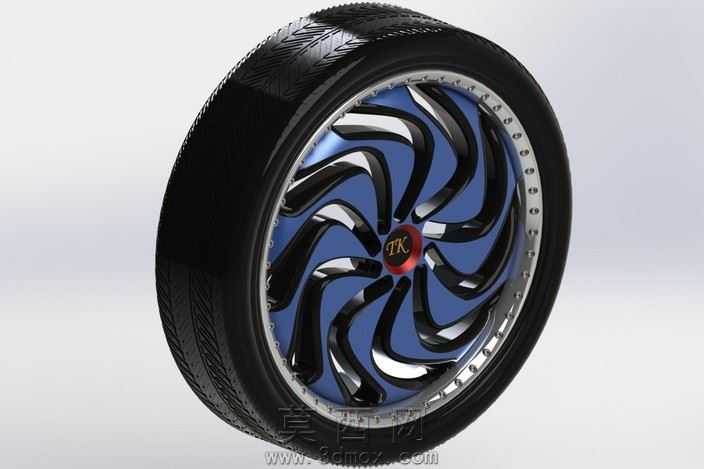

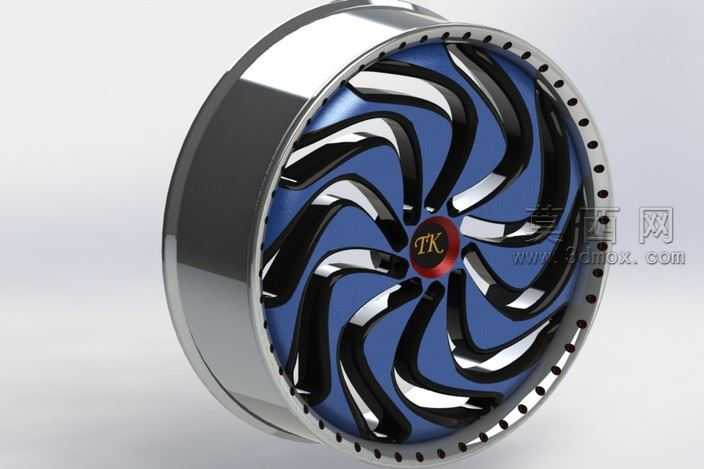

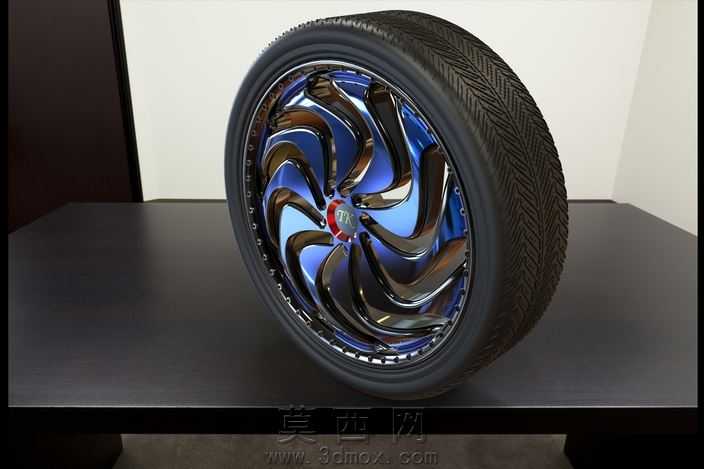

本作品为17英寸规格的冬用改装汽车轮毂钢圈三维设计，建模阶段以轮辋标准安装参数为核心基准，首先确定轮辋的名义直径、胎圈座宽度、中心孔定位尺寸、螺栓孔分布圆直径等核心装配参数，确保模型可直接适配对应规格的冬用轮胎与常规乘用车型的安装法兰。建模过程中先通过旋转特征构建轮辋的基体轮廓，精准还原轮辋胎圈座的倾斜角度、轮缘的凸起结构，保证轮胎安装后的密封性能与定位精度，轮辋边缘的通风散热孔采用圆周阵列特征完成，孔位的间距、孔径均参考量产改装轮毂的散热需求设定，兼顾制动系统的通风散热效果与轮辋整体结构强度。轮辐部分采用多辐条旋风式造型设计，每根辐条通过曲面放样构建流畅的扭转曲面，辐条从中心盖位置向外缘平滑延展，曲面过渡处做连续的圆角处理，避免应力集中问题，同时通过加厚特征控制辐条的壁厚，在保证结构刚性的前提下尽可能降低轮毂整体重量，符合改装轮毂轻量化的设计需求。中心盖区域做独立的嵌装结构设计，预留品牌标识的安装位，标识区域做下沉式处理避免行驶中剐蹭磨损。材质与渲染阶段，轮辋外圈采用高反光镀铬金属材质，调整材质的反射粗糙度与高光参数，还原电镀层的镜面金属质感；轮辐主体采用亮黑色烤漆材质，辐条边缘做抛光亮面切边处理，通过材质分层设置凸显辐条的扭转层次感；中心盖区域采用红色基底搭配金色品牌标识，与蓝黑配色的辐条形成视觉对比，提升整体外观的运动改装风格。设计过程中重点考量冬用场景的使用需求，轮辋的胎圈座结构做了针对性的加强，适配冬季轮胎偏硬的胎侧特性，辐条的造型预留了足够的刹车卡钳避让空间，可兼容大尺寸改装刹车套件，整体模型的所有装配尺寸均符合汽车轮毂的行业通用标准，曲面连续度达到G2级别，可直接用于外观验证、改装方案展示以及后续的结构优化参考。
