可参数化调整的圆柱螺旋压缩弹簧结构

在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础零件，小到消费电子的按键复位结构，大到重型设备的缓冲减震模组，都能见到这类零件的身影。本次完成的弹簧结构建模，完全围绕实际工程装配需求搭建，没有冗余的装饰性特征，所有几何参数都保留了可编辑的调整空间，方便不同场景下的结构设计人员直接调用修改。

从实际应用的角度出发，这类弹簧最常出现在需要提供往复复位力、冲击载荷缓冲、行程位置补偿的结构节点上：比如自动化产线的定位顶针复位结构，需要弹簧在顶针被压下后提供稳定的回弹力，保证顶针在无外力作用下能回到初始位置；又比如通讯设备的接口防松结构，弹簧提供的持续预紧力能抵消接口插接过程中的间隙，避免接触不良的问题；还有各类手持设备的按键结构，弹簧的弹力曲线直接决定了按键的按压手感与使用寿命。

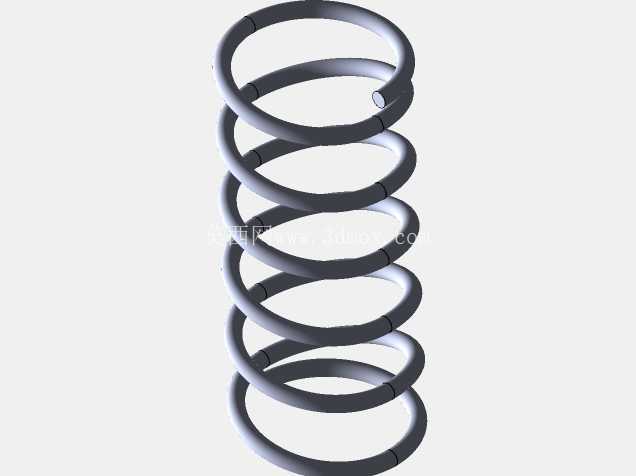

建模过程中没有采用固定死参数的实体建模方式，而是以螺旋线作为路径基础，通过扫描特征生成弹簧主体，两端的并圈磨平结构完全参照通用五金配件的加工工艺设置：两端各有一圈支撑圈并紧，端面磨平角度符合常规加工的工艺范围，保证弹簧在装配后能与安装面完全贴合，不会出现倾斜、卡滞的问题。设计时特意将弹簧的中径、线径、有效圈数、自由长度这些核心参数做了关联配置，不需要重新绘制螺旋线路径，只需要修改对应参数就能快速生成不同规格的弹簧结构，能大幅减少同类型零件的重复建模工作量。

从安装边界的角度考虑，建模时预留了足够的装配参考：弹簧的两个端面都设置了基准面作为安装配合参考，中心轴也做了基准轴定义，在装配环境下可以直接与安装位的孔位、轴位做同轴、端面贴合配合，不需要额外创建参考几何。弹簧的并圈部分与有效圈部分做了平滑过渡，没有特征断点，在做运动仿真时能避免出现几何干涉报错，尤其是做弹簧压缩动画的场景下，扫描特征的路径可以随装配约束的位移做实时更新，能直观展示弹簧在不同压缩量下的形态变化，也方便设计人员核对极限压缩状态下的圈间间隙是否符合要求，避免出现并圈死点导致的弹力突变问题。

在结构细节处理上，弹簧的两端磨平长度控制在圈周长的四分之三左右，既保证了安装时的接触面积足够，不会因局部压强过大出现端面磨损，也不会因为磨平长度过长导致有效工作圈数减少，影响弹簧的刚度特性。弹簧的线径与中径的比例参照常规压缩弹簧的设计规范设置，保证弹簧在最大工作压缩量下的切应力在材料许用范围内，不会出现永久变形的问题。对于需要调整弹簧刚度的场景，只需要修改有效圈数或者线径参数，就能快速得到符合刚度要求的弹簧结构，不需要重新计算螺旋线的升角与节距，参数之间的关联关系已经在建模时做了配置，修改单个参数后其余关联参数会自动更新，不会出现特征报错的情况。

这类参数化的弹簧模型，在做整机结构设计时能大幅提升选型与装配的效率，设计人员不需要从零开始绘制弹簧结构，只需要根据安装空间的大小、所需的弹力值调整对应参数，就能快速得到符合装配要求的弹簧零件，同时还能直接在装配环境下做运动干涉检查，验证弹簧在整个工作行程内是否会与周边零件发生剐蹭，提前规避装配阶段可能出现的结构问题。尤其是在做通讯类小型设备的内部结构设计时，安装空间往往非常紧凑，弹簧的外径、自由长度都有严格的尺寸限制，参数化模型能快速迭代不同的参数组合，在有限的安装空间内匹配到最合适的弹簧规格，平衡弹力需求与安装空间的限制。
