螺旋型节能荧光灯结构三维设计

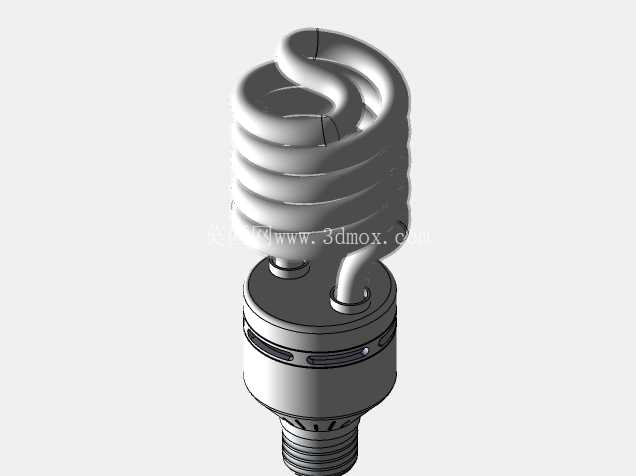

　　从结构设计逻辑来看，整体分为螺旋发光管段、中部镇流器腔体、下部螺口灯头三个核心部分，螺旋灯管采用多圈连续盘绕的曲面造型，建模过程中需要精准控制每一圈螺旋的导程、管径以及螺旋升角，避免相邻管段出现干涉，同时保证灯管与下部腔体的连接引脚位置精准对齐，预留足够的封接装配余量；中部的镇流器腔体采用薄壁圆筒结构，侧壁预留了对称的散热槽位，腔体内部的安装筋位需要匹配电子镇流器的PCB板外形尺寸，保证镇流器装入后不会出现晃动，同时腔体上下端的卡扣结构分别对接灯管底座与灯头连接段，装配后整体同轴度偏差控制在合理范围内，避免安装后出现灯体歪斜的问题。这款螺旋型荧光灯的三维结构设计，核心围绕民用及商用照明场景的替换适配需求展开，日常可用于家庭室内顶灯、壁灯替换，也适配办公区域格栅灯、厂房辅助照明点位的安装需求，相比传统直管荧光灯，螺旋盘绕的灯管结构在有限的外形尺寸内拉长了放电管长度，在不增加灯具整体占用空间的前提下提升了发光效率，适配常规E27通用螺口灯座的安装边界，无需额外改造原有灯位线路即可直接替换同接口的白炽灯或早期节能灯具。

　　下部的螺口灯头严格遵循通用灯座的配合尺寸，螺纹的牙型、螺距以及顶端的触点位置都按照通用照明接口的标准设计，保证拧入常规灯座时能够顺畅旋入，同时顶端触点与侧壁螺纹的绝缘距离满足电气安全要求，避免出现短路风险。在实际工程应用中，这类螺旋荧光灯的设计需要兼顾发光效率与安装通用性，螺旋管的盘绕圈数直接关联整灯的功率等级，圈数越多灯管总长度越长，对应的发光功率越高，但同时整灯的高度尺寸也会相应增加，设计时需要平衡功率参数与灯体总高度的关系，避免出现灯体过高无法装入原有灯罩的问题；中部腔体的散热槽设计也需要经过考量，槽位开口方向避开灯管正下方的高温区域，同时保证空气能够在腔体内形成对流，带走镇流器工作时产生的热量，延长内部电子元件的使用寿命。

　　建模过程中，螺旋灯管部分采用扫掠特征生成，先绘制螺旋路径再匹配圆形管截面，过程中需要调整螺旋路径的起始与终止角度，保证灯管两端的引脚垂直向下对准腔体上的安装孔位，避免后续装配时出现引脚错位；中部腔体的薄壁结构采用抽壳特征处理，侧壁的散热槽通过阵列切除生成，保证各个槽位的尺寸一致、分布均匀；下部螺口灯头的螺纹采用标准螺纹特征生成，顶端的绝缘触点单独作为零件装配，保证不同零件之间的装配间隙符合公差要求。

　　从安装边界来看，整灯的最大外径出现在螺旋灯管的最外圈位置，设计时需要控制该尺寸小于常规家用灯罩的最小内径，保证整灯能够顺利装入灯罩内部，灯头部分的螺纹长度匹配标准灯座的旋合深度，旋入后灯体不会出现松动，同时整灯的总重量控制在常规灯座的承重范围内，避免长期使用后灯座出现变形脱落的问题。这类荧光灯相比传统白炽灯，电能转化为可见光的效率更高，相同亮度下功耗更低，在LED照明普及之前，是民用及商用照明领域替换高能耗白炽灯的主流产品，其结构设计的通用性也让它能够适配绝大多数原有照明点位，无需额外的线路改造即可完成升级替换。
