螺旋节能荧光灯三维结构设计模型

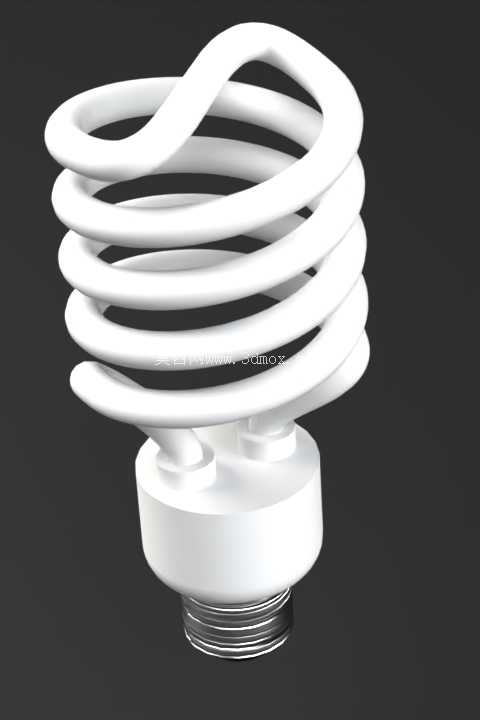

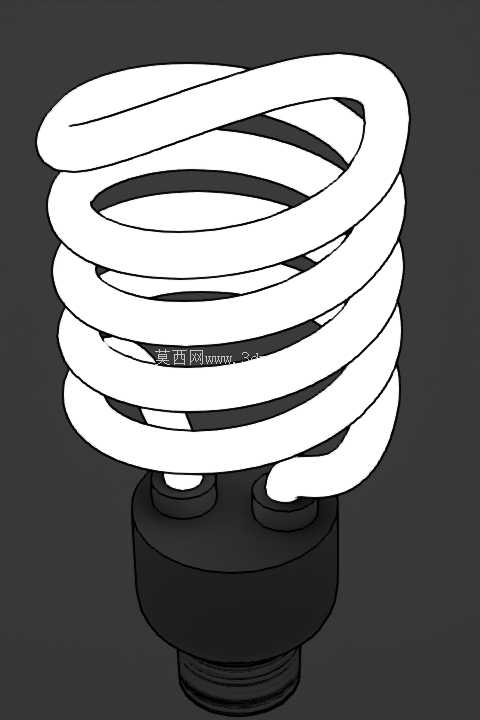

　　日常民用与商用照明场景中，螺旋型节能荧光灯是替代传统白炽灯的主流电光源产品，其结构设计直接影响发光效率、安装适配性与使用寿命。这款螺旋灯管的结构设计，首先围绕发光体的空间排布做优化，将荧光灯管弯折为连续螺旋形态，在有限的灯体高度内最大化拉长灯管有效放电长度，相比同功率U型管节能灯，螺旋结构能让灯管表面的荧光粉受激发光区域更均匀地向四周扩散，减少照明区域的明暗差，适配办公室、商超、家庭居室等需要全域漫射照明的场景，避免直管型荧光灯存在的照射角度盲区。

　　从安装边界来看，灯头采用标准E27通用螺口结构，螺纹尺寸完全符合民用照明螺口灯座的通用规范，安装时无需额外转接配件，可直接替换原有同规格螺口的白炽灯或其他节能灯，螺口根部的绝缘基座做了台阶式限位设计，拧入灯座时能精准控制旋入深度，既保证螺纹啮合的接触可靠性，又避免过度旋入导致灯座内部触点变形。灯体整体最大外径控制在60mm以内，螺旋灯管的最外圈与灯头基座的同轴度公差控制在0.5mm范围内，安装时不会与嵌入式筒灯的灯罩内壁发生干涉，适配绝大多数常规尺寸的明装、暗装灯座。

　　设计过程中，灯管的螺旋升角经过反复校核，连续螺旋的曲率半径保持一致，避免弯折处出现管径骤变的死角——如果弯折曲率过小，灯管内部的汞蒸气循环会受阻，容易出现灯管局部发黑、启动困难的问题；曲率过大则会压缩灯管有效长度，无法达到设计功率对应的发光通量。灯管与下部塑料基座的连接位置做了密封嵌合结构，基座内部预留了电子镇流器的安装腔体，腔体的筋位布局完全匹配常规节能灯镇流器的PCB板尺寸，同时预留了走线槽与灯头触点的连接位，装配时可以直接将镇流器卡入筋位，无需额外打胶固定，提升装配效率。

　　从功能特性上看，螺旋形态的灯管重心与灯头轴线完全重合，长期安装在震动场景（比如靠近通风管道、工业厂房辅助照明位）时不会出现偏心晃动，降低灯座触点松动的概率。灯管表面的螺旋间距经过测算，相邻两圈灯管的间隙保持在8mm左右，既保证灯管工作时的散热空间，避免灯管之间热量积聚加速荧光粉老化，又能让整体结构更紧凑，缩小灯体的整体高度，适配矮款灯罩的安装需求。基座下部的螺口金属件采用滚花工艺处理，增加安装拧动时的摩擦力，即使手部有轻微汗渍也能顺利完成拆装，金属螺口与塑料基座的结合处做了卷边包胶处理，避免装配或更换时锋利的金属边缘划伤操作人员。

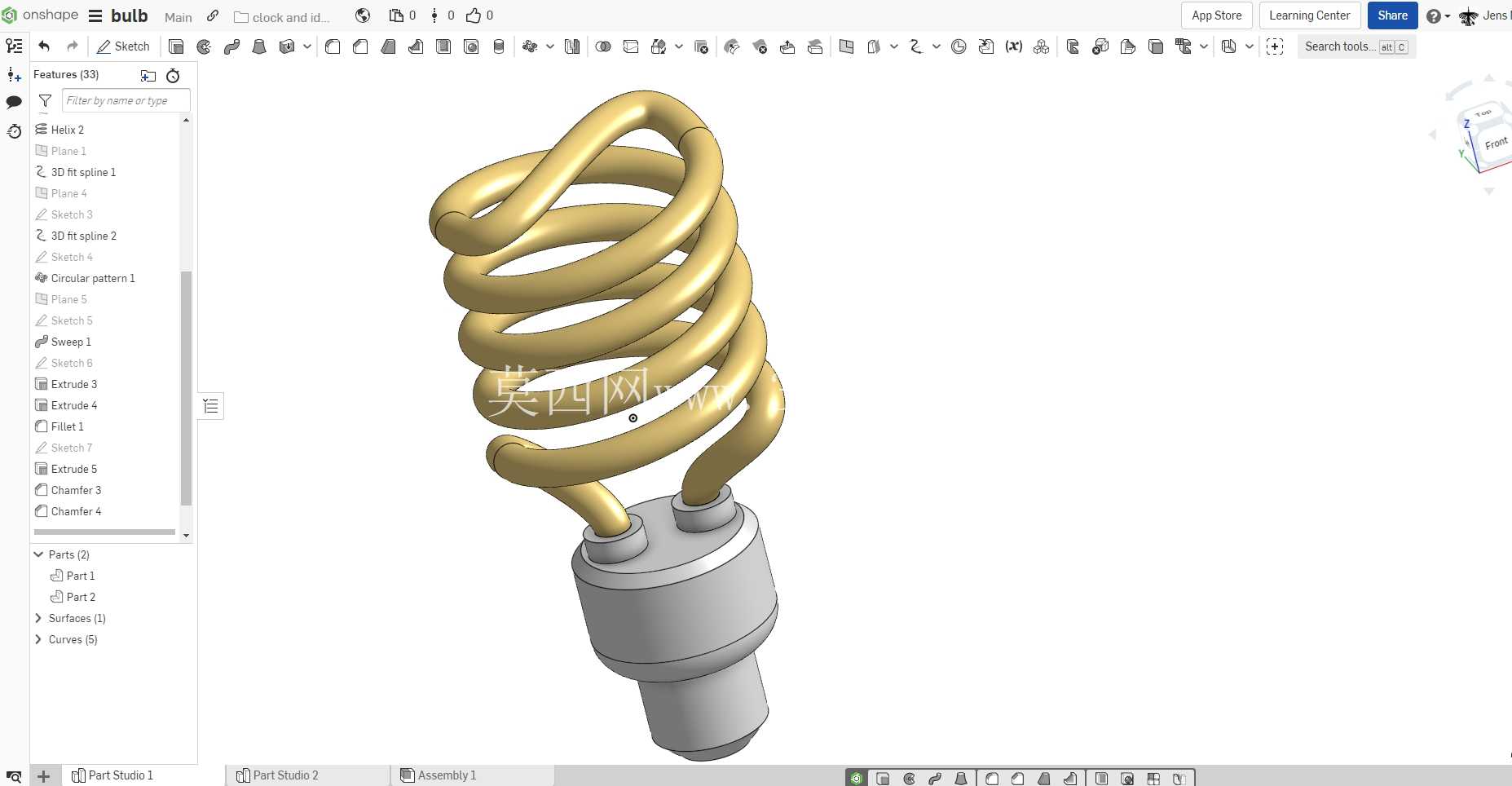

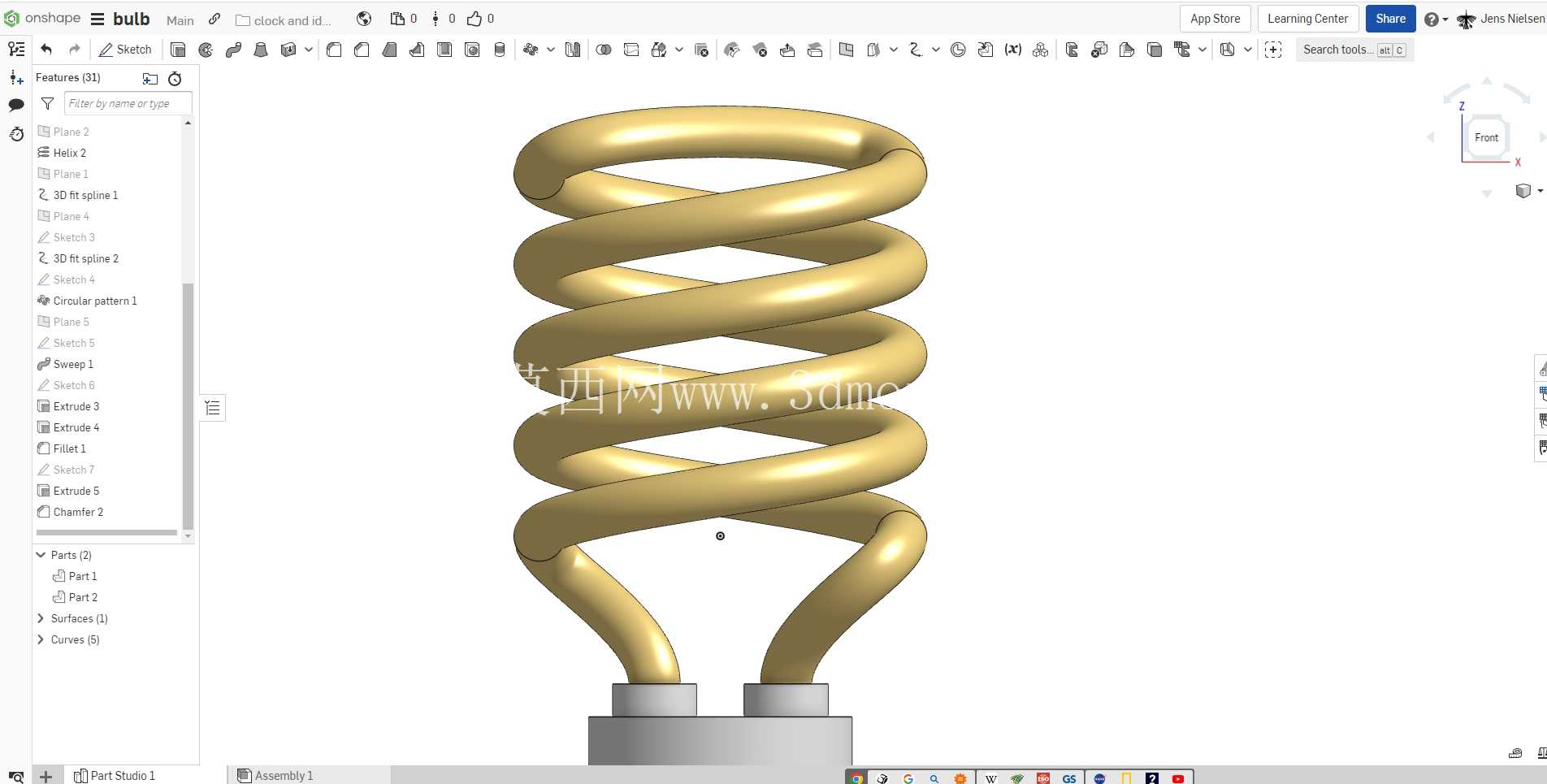

　　在实际工程选型中，这类螺旋节能灯的结构模型可直接用于照明灯具的配套设计，比如做嵌入式筒灯的配套光源适配校验时，可以直接导入模型检查灯罩内部的预留空间是否足够，散热孔的位置是否正对灯管的发热区域；也可用于教学演示中电光源结构的拆解展示，清晰呈现螺旋灯管与灯头、镇流器腔体的装配关系。建模过程中，螺旋曲面的构建采用3D样条线结合螺旋线扫掠的方式，保证灯管管径在整个螺旋路径上的一致性，管壁厚度均匀控制在1mm，符合实际玻璃灯管的生产工艺要求，不会出现局部壁厚过薄导致的结构强度不足问题。灯头的螺纹参数完全遵循通用螺口灯头的标准尺寸，牙型角、螺距都与实际量产零件一致，做装配干涉检查时能完全还原真实安装状态，避免设计阶段出现尺寸匹配误差。
