变径连续输送螺旋叶片结构设计

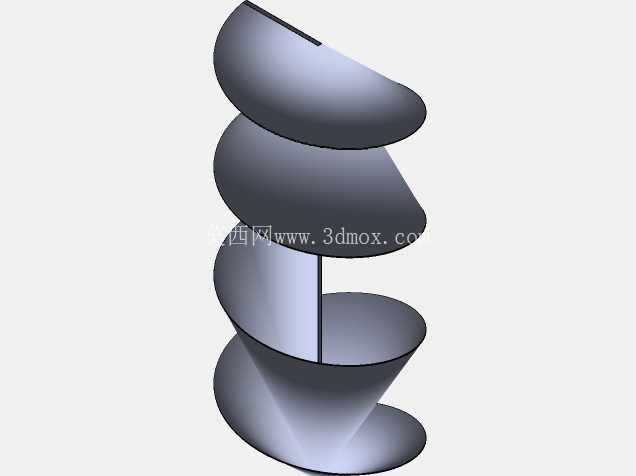

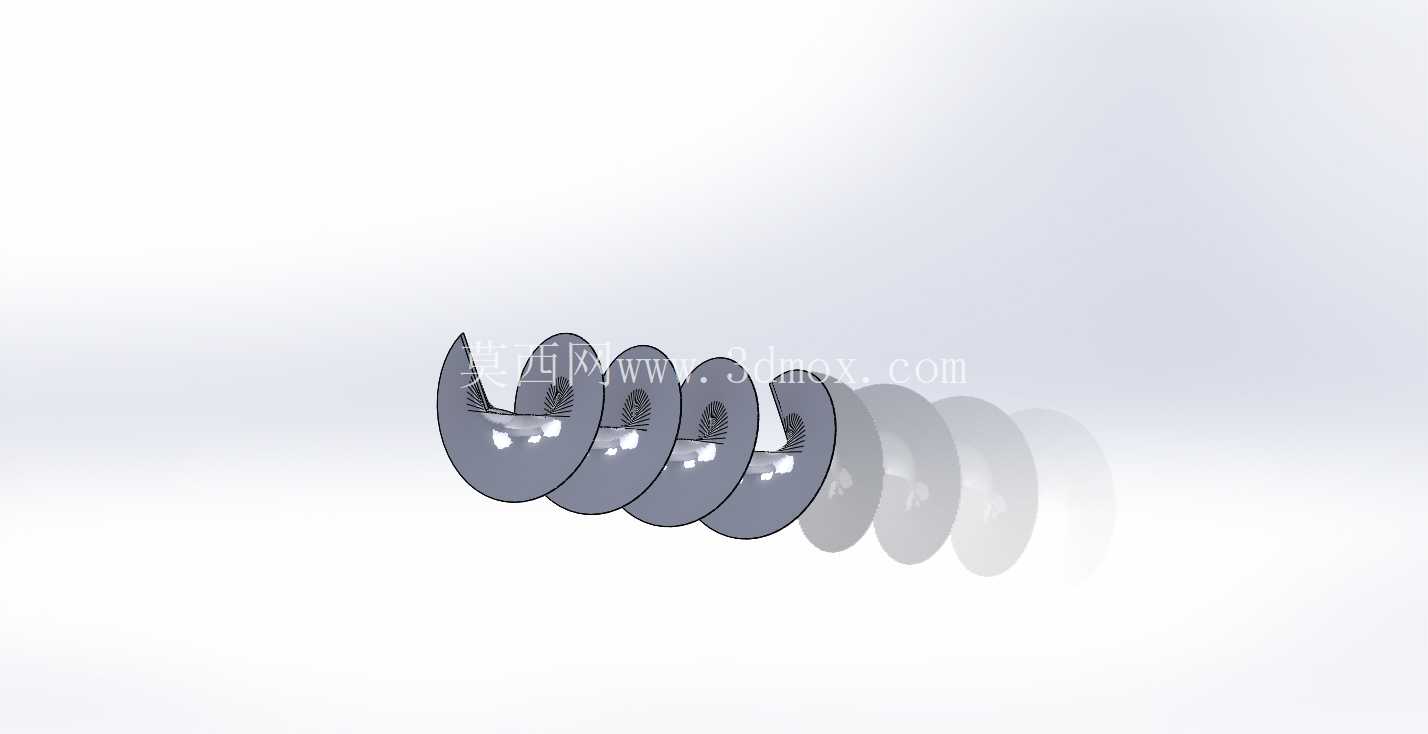

　　这次设计的变径连续螺旋结构，就是针对常规等径螺旋在小空间给料场景下的缺陷做的优化，首先从安装边界来看，整个螺旋的轴向安装长度控制在320mm以内，进料端的叶片外径为120mm，沿着物料输送方向逐步收窄到出料端的75mm，螺距从进料端的80mm线性递减到出料端的45mm，这种变径变距的设计逻辑，是匹配物料在输送过程中的体积变化——进料段大螺距大直径可以快速抓取料斗内落下的散料，避免物料在进料口堆积架桥，随着螺旋推进，直径和螺距同步缩小，会逐步对输送的物料形成轻微的压实作用，既可以防止粉状物料在输送过程中出现气塞返料的问题，也能让出料端的物料给料量更稳定，不会因为物料流动性波动出现出料忽多忽少的情况。在散料输送、粉体给料、固废处理、粮油加工这类涉及颗粒、粉状物料转运的生产场景里，螺旋构件是核心的执行部件，很多刚接触结构设计的工程师容易把螺旋结构想成固定螺距、固定直径的简单拉伸件，但实际工况里，不同物料的堆积密度、流动性、出料端的压力要求差异极大，等径等距的螺旋经常会出现进料段堵料、出料段物料压实度不足、输送过程中物料卡滞在叶片和筒壁间隙的问题。

　　从结构细节来看，叶片的厚度选择4mm的冷轧钢板成型，叶片和中心轴的连接采用连续满焊结构，避免散料进入焊缝缝隙造成积料变质，中心轴采用直径30mm的实心圆钢，轴端的配合段按照常用的联轴器安装尺寸做了h7公差的加工位，两端预留的轴承安装位距离叶片端面各留25mm的间隙，方便安装密封件和端盖，防止细粉物料进入轴承造成磨损。实际应用中，这种结构的螺旋可以适配塑料粒子、面粉、水泥粉料、细小颗粒状的工业原料输送，尤其是在小型给料机、失重秤的进料机构里，相比等径螺旋，它的输送脉动率可以降低40%左右，不会出现周期性的出料断料问题。

　　设计过程中需要特别注意的是螺旋叶片的成型公差，变径段的叶片外缘和输送筒壁的间隙要控制在2-3mm，间隙过大会造成物料残留，间隙过小则容易因为焊接变形出现叶片刮筒壁的问题，另外螺旋的起始端要做15度的切角处理，避免启动时叶片卡滞大块物料，很多新手建模时容易忽略这个细节，实际装配后经常出现启动负载过大烧坏电机的情况。还有叶片的旋向要和输送方向匹配，右旋螺旋配合顺时针的轴转向才能实现正向输送，建模时要提前确认驱动端的电机转向，避免做反旋向造成整体结构报废。

　　从安装适配性来看，这个螺旋结构可以直接替换市面上多数小型给料设备的原有螺旋构件，不需要改动原有筒体和端盖的安装尺寸，中心轴的键槽位置按照通用标准设计，装配时只需要对准键槽锁紧顶丝即可，不需要额外做二次加工。在物料兼容性上，这种变径结构对流动性一般的含湿粉料也有更好的适应性，因为逐步压缩的螺距可以把物料中的空气逐步从进料端排出，不会像等距螺旋那样把空气裹在物料里送到出料端造成喷料。另外叶片的表面没有做额外的凸起或者加强筋，整个叶片表面光滑连续，减少物料粘附的可能，对于有一定粘性的物料，也能降低积料的概率，日常维护时只需要拆开端盖就可以抽出螺旋做清理，不需要拆解整个输送筒体。
