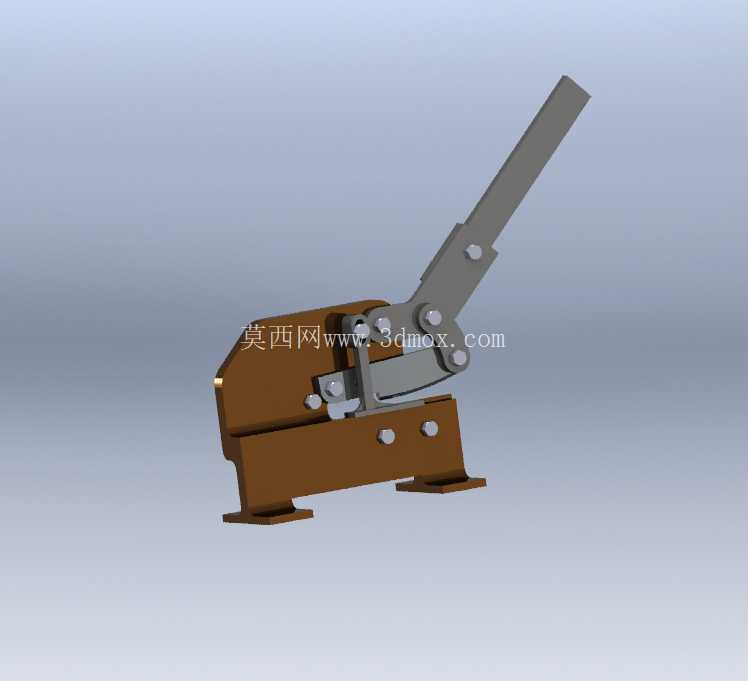

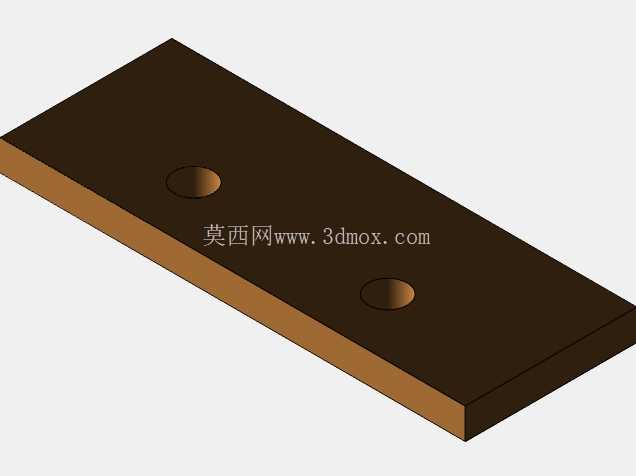

这款手动剪切设备的三维结构,核心面向小型加工站点、五金维修作坊、实训教学场景的薄金属裁切需求,日常可处理厚度1.5mm以内的冷轧钢板、1mm以内的铝板以及0.8mm以内的不锈钢薄板,无需外接动力源,完全依靠杠杆增力结构完成剪切动作,适合零散小批量的板材下料、边角料裁切、线材截断作业,在没有供电的野外维修、临时加工场景下也能正常使用。从结构设计逻辑来看,整机采用下置固定底座、中部剪切刀组、上置操作杠杆的布局,底座预留四个螺栓安装孔,可直接固定在木质或钢制工作台面上,安装时需保证底座与工作台面贴合度误差不超过0.2mm,避免长期受力出现底座变形导致刀口错位;底座整体采用箱型焊接结构的设计思路,三维建模时对内部加强筋的排布做了受力优化,在杠杆施加最大操作力时底座的最大形变量控制在0.05mm以内,保证剪切过程中刀组的配合精度。
中部剪切刀组分为定刀与动刀两部分,定刀通过内六角螺栓固定在底座上方的刀架上,动刀与杠杆机构通过铰接销轴连接,刀口间隙设计为可调整结构,通过定刀安装位置的微调螺栓可实现0.02mm到0.1mm的间隙调整,适配不同厚度、不同材质的板材裁切需求,避免间隙过大出现板材毛边、间隙过小导致刀口崩损的问题;刀组的铰接位置均采用铜套衬套设计,建模时预留了润滑脂注油通道,可定期加注润滑脂降低铰接部位的磨损,延长设备使用寿命。上置的操作杠杆采用二级杠杆增力结构,第一级杠杆连接操作手柄与中间铰接支座,第二级杠杆连接中间支座与动刀,整体增力比达到1:22,正常成年男性施加20kg的手柄操作力,即可在刀口位置产生440kg的剪切力,完全满足薄金属板材的裁切力需求;杠杆手柄末端做了防滑滚花结构设计,操作时不易打滑,手柄长度经过人机工程校核,操作时手臂自然施力即可完成剪切,无需借助身体重量下压,降低长期操作的疲劳感。从安装边界尺寸来看,整机底座长度为320mm,宽度为120mm,操作手柄下压到最低位置时整机最大高度为180mm,手柄抬起至最高位置时整机最大高度为460mm,安装时需在设备前方预留至少200mm的板材送料空间,后方预留100mm的出料空间,操作侧预留300mm的操作空间,避免操作过程中与周边设备、工装发生干涉;设备总重量控制在12kg左右,除了固定安装在工作台面使用外,也可通过加装快速夹具实现临时固定,满足流动作业的使用需求。
建模过程中对所有铰接部位的配合公差做了明确标注,销轴与铜套的配合采用H7/h6间隙配合,保证铰接转动灵活无卡滞,刀架与底座的连接采用H7/k6过渡配合,保证定刀安装位置的精度稳定性;刀口部位做了15度的剪切斜角设计,剪切过程中刀口从板材一侧逐步切入,相比平口剪切可降低30%左右的操作力,同时剪切断面的平整度更高,减少后续打磨工序的工作量。设备的刀组位置设置了挡料定位板,可通过调整挡料板的位置实现固定尺寸的板材批量裁切,定位板调整范围为0到150mm,定位精度可控制在0.5mm以内,满足小批量零件下料的尺寸精度要求;底座侧面预留了废料收集槽的安装位,裁切产生的边角料可直接落入收集槽,保持作业台面整洁。
在实际使用场景中,这类手动剪切设备常配合台钻、小型折弯机组成小型钣金加工工位,完成配电箱壳体、五金支架、设备防护罩等小型零件的下料作业,相比大型电动剪板机,设备投入成本低、占用空间小、操作维护简单,无需专业培训即可上手使用;在职业院校的金工实训场景中,也可作为钣金加工基础教学的实操设备,帮助学员理解杠杆增力原理、剪切刀口配合间隙调整、金属剪切受力变形等基础工艺知识。建模时对所有易损件做了独立的零件拆分,动刀、定刀、铰接铜套、销轴等易损零件均可单独拆卸更换,降低设备后期的维护成本,其中动刀与定刀的刀口采用高速钢材质设计,正常使用情况下刀口使用寿命可达3000次以上的剪切作业,当刀口出现磨损崩缺时,只需拆下刀片重新刃磨即可继续使用,无需整体更换刀组。
