法兰连接三通式截止阀结构设计

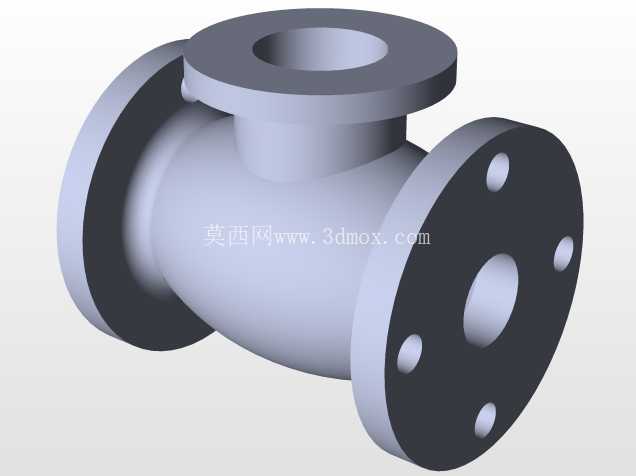

　　这款三通式法兰截止阀的结构设计，核心围绕工业管路系统的介质截断与流向切换需求展开，在化工、市政给排水、暖通空调、油气输送等场景中，这类阀件常被布置在管路分支节点，承担介质通断控制、支路切换的核心作用，相比普通两通截止阀，三通结构可减少管路中阀件的布置数量，降低管路泄漏点，同时缩小管路安装的整体占用空间。从实际功能特性来看，该阀件采用法兰连接形式，三个接口均配置带螺栓孔的法兰盘，安装时可直接与同公称通径的管路法兰通过螺栓紧固，密封面可搭配金属缠绕垫或橡胶垫片实现静密封，适配中低压工况下的水、油品、弱腐蚀性气体等介质输送场景，阀体内腔的流道采用平滑过渡设计，可减少介质流经时的局部阻力损失，降低管路系统的输送能耗。

　　在设计思路层面，建模过程中优先保证了法兰连接的安装互换性，法兰盘上的螺栓孔位置、孔径、法兰厚度均参照对应公称压力的法兰标准进行参数化绘制，确保模型可直接对接常规管路法兰的安装尺寸，无需二次调整接口参数；阀体主体采用等壁厚设计，在保证承压强度的前提下尽可能控制铸件重量，避免不必要的材料浪费，上部的阀盖连接法兰与阀体一体铸造成型，减少了拼接焊缝带来的泄漏风险，阀杆安装位的同轴度在建模时做了严格约束，保证后续阀杆升降动作时不会出现卡滞、偏磨的问题。

　　从安装边界来看，三个法兰接口的端面均设置了定位基准面，安装时可直接以法兰端面作为管路对接的定位参考，相邻两个法兰端面的轴线呈90度垂直布置，可适配直角分支的管路布局，整体外形的最大轮廓尺寸在建模时做了安装干涉校验，确保阀件安装后周边预留的螺栓操作空间满足现场安装要求，不会出现螺栓无法紧固、后期维护无法拆卸的问题；阀体下部的流道转弯处做了圆弧过渡处理，避免介质长期冲刷直角区域造成的阀体局部磨损，延长阀件的实际使用寿命。

　　在结构细节上，法兰盘上的螺栓孔采用均匀分布设计，每个法兰盘配置四个螺栓孔，可保证法兰连接时的压紧力均匀分布，避免因局部压紧力不足导致的密封面泄漏；阀体外壁的过渡圆角均按照铸造工艺要求设置，避免铸件出现应力集中、冷隔等铸造缺陷，同时也能减少流体在阀体外壁的积留问题，对于有卫生级要求的工况，这种平滑过渡的外壁也更便于日常清洁维护。这类三通截止阀在实际使用中，可通过上部阀杆的升降带动阀瓣动作，实现不同支路的通断控制，相比在分支处安装两个两通阀的方案，单个三通阀的操作更便捷，操作人员仅需操作一个阀杆即可完成流向切换，降低了误操作的概率，同时也减少了管路系统的维护点，在中小型管路系统的分支节点布置中具备明显的结构优势。建模过程中对所有配合面均做了公差预留的考虑，法兰密封面的平面度、阀杆安装孔的圆柱度都按照常规机械加工的精度要求设置了建模基准，确保后续出工程图时可直接提取尺寸进行加工生产，无需重新调整模型的配合参数。
