DN100内螺纹手动球阀结构设计

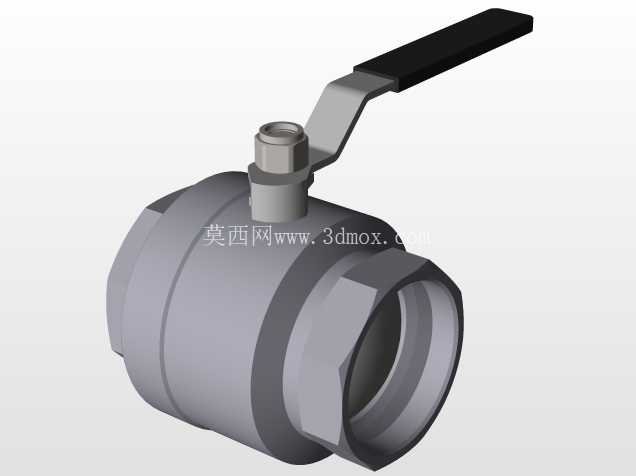

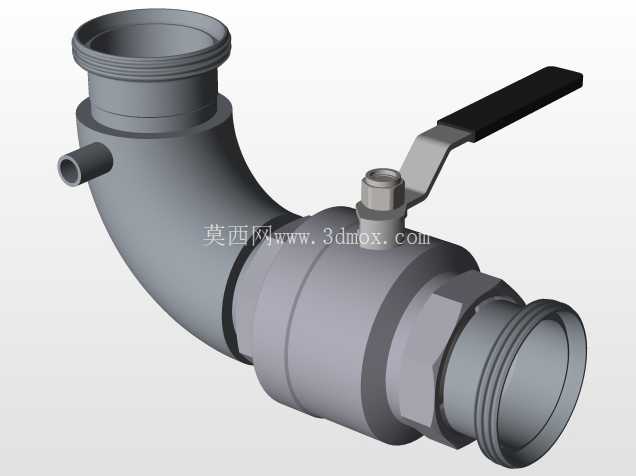

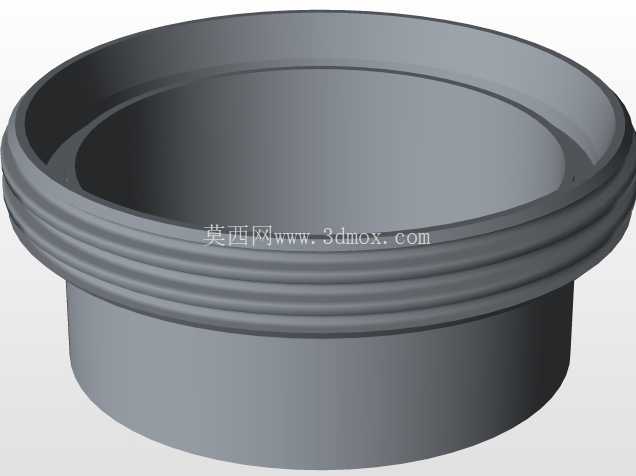

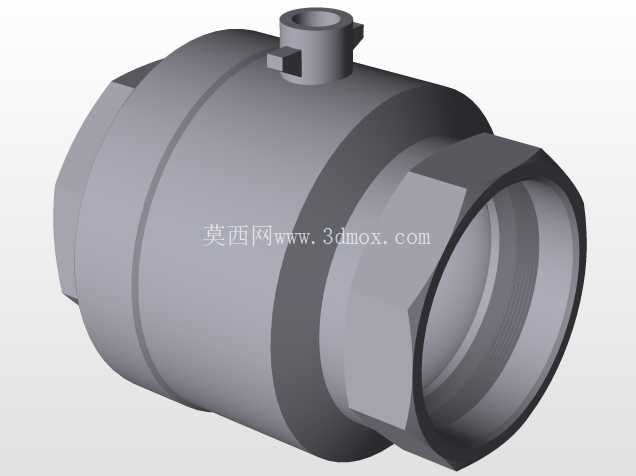

　　在民用给排水、暖通空调循环水、小型工业流体输送管路系统中，DN100通径的手动球阀是应用频次极高的管路控制元件，这类通径规格适配4英寸公称管路，既可以满足主干支路的大流量输送需求，又不会因为通径过大导致手动操作力矩超出单人作业的合理范围。这款球阀采用两片式阀体结构，阀体两端为内螺纹连接接口，适配同通径的外螺纹管路端头，安装时无需额外焊接法兰，仅需在螺纹处缠绕密封带或涂抹密封胶后配合管钳拧紧即可完成固定，对于后期改造、临时管路搭建场景的适配性更强，不需要动用焊接设备就能完成拆装作业。

　　从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯的密封依托两侧的四氟密封座实现，当手柄转动到与管路轴线平行位置时，球芯的通孔完全对齐管路通径，此时流道完全畅通，流体经过阀门时的压损极小，几乎不会产生额外的流阻，适合对管路压降敏感的循环水系统、低压流体输送场景；当手柄转动到与管路轴线垂直位置时，球芯的密封面完全贴合两侧密封座，实现管路的截断，密封性能可靠，在额定工作压力范围内不会出现内漏问题。手柄采用扁钢冲压成型的杠杆结构，力臂长度经过核算，单人操作时仅需施加较小的力就能完成阀门的启闭，手柄表面做了黑色防滑包覆处理，即使手上沾有水渍、油污也不会出现打滑问题，手柄与阀杆的连接采用扁方定位加锁紧螺母固定，长期使用不会出现手柄松脱、转动错位的问题。

　　在安装边界上，这款DN100球阀的整体结构紧凑，阀体的轴向长度控制在同通径法兰球阀的三分之二左右，安装时不需要预留过大的轴向操作空间，对于管路排布密集的设备夹层、管井内部场景十分友好。阀杆部分采用防吹出结构设计，即使阀腔内部出现压力异常升高的情况，阀杆也不会被内部压力顶出造成介质泄漏，阀杆与阀体之间设置了多层密封填料，在多次启闭转动后依然能保持良好的密封性能，不需要频繁更换密封件。阀体采用铸造后精加工成型，流道内壁做了光滑处理，流体经过时不会产生紊流、异响，也不容易积存介质中的杂质，降低了密封面被杂质卡涩导致密封失效的概率。

　　实际选型应用时需要注意，这款内螺纹球阀适合输送常温清水、无强腐蚀性的流体介质，工作压力不超过1.6MPa的工况下可以长期稳定运行，如果用于输送带有固体颗粒的介质，需要在阀门上游加装过滤装置，避免颗粒进入密封座与球芯的配合面造成密封面划伤。日常维护时不需要对阀体进行整体拆解，仅需定期检查阀杆处的密封锁紧螺母是否松动，手柄转动是否顺畅即可，如果出现启闭力矩变大的情况，可以在阀杆处加注少量润滑脂就能恢复操作手感，整体维护成本极低，适合在民用建筑管路、小型工业生产线的流体支路上批量使用。建模过程中对球芯的转动行程做了限位设计，手柄只能在0到90度范围内转动，避免过度转动导致球芯错位，同时对所有配合面的公差做了合理设定，密封座的压缩量控制在合理范围内，既保证密封性能，又不会因为压缩量过大导致启闭力矩过高。
