太阳能集热器热管固定橡胶管帽结构设计

　　在民用及商用太阳能热水系统的现场装配环节，真空管热管式集热器的长期运行稳定性，很大程度上取决于热管与集热框架衔接位置的固定与密封构件性能，这款橡胶管帽正是针对该衔接场景开发的专用配套零件。日常运维中不难发现，集热器长期暴露在户外环境，要承受昼夜温差带来的构件热胀冷缩、强风天气下的管路振动、雨水灰尘的侵入侵蚀，若衔接位置缺乏适配的柔性固定件，很容易出现热管移位、密封失效、热量流失过快等问题，直接拉低整组集热设备的换热效率，严重时还会造成热管磕碰损坏，提升后期运维的更换成本。

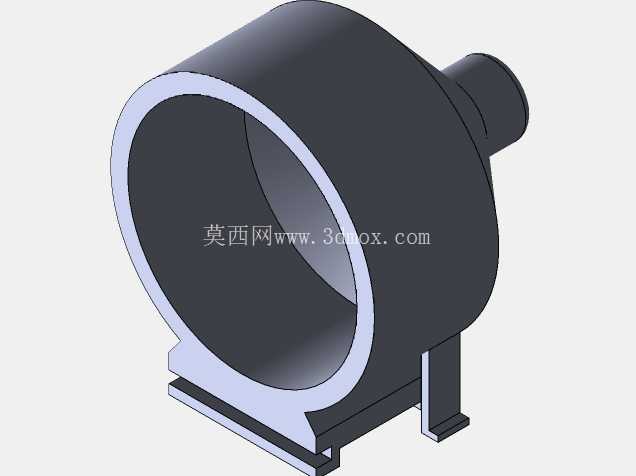

　　从功能设计层面来看，这款橡胶管帽首先承担着柔性固定的核心作用，主体的大直径筒状内腔刚好适配真空管热管的端部外径，橡胶材质本身的弹性模量可以在热管与金属框架之间形成柔性缓冲层，既能够限制热管沿径向的晃动位移，避免热管与硬质框架直接接触产生硬摩擦损耗，也可以吸收设备运行过程中因温度变化产生的伸缩应力，不会因为刚性约束导致热管玻璃端出现应力碎裂。管帽侧面延伸出的小直径凸台结构，是专门为集热框架的定位安装位设计的适配结构，安装时该凸台可以嵌入框架上预留的定位孔内，实现管帽自身的周向与轴向限位，避免长期使用后管帽出现移位、脱落的问题；底部延伸出的两个带支撑脚的卡接结构，则可以直接卡在框架的安装型材边沿，无需额外的紧固件就能完成管帽的预固定，大幅降低现场装配的工序复杂度，工人在集热板组装线上无需借助专用工具，就能快速完成管帽的定位安装，适配批量组装的生产节奏。从结构细节的设计逻辑来看，管帽的主体壁厚做了梯度优化，与热管接触的内壁区域厚度适中，既保证足够的抱紧力防止热管松脱，又不会因为抱紧力过大导致热管外壁受压破损；与框架接触的支撑部位做了局部加厚处理，提升长期承重下的抗形变能力，避免户外使用数年后出现橡胶蠕变导致的固定间隙变大。管帽的内腔边缘做了圆弧过渡处理，没有尖锐的棱角结构，一方面是安装时可以引导热管顺利插入内腔，减少装配时的对位难度，另一方面也避免尖锐边角割伤热管外壁的镀膜层，影响热管的集热性能。

　　在安装边界的适配性上，这款管帽的整体外轮廓尺寸完全匹配常规真空管集热器的框架安装间距，底部支撑脚的跨距刚好适配常用的集热器框架型材宽度，安装后不会与相邻的热管、框架连接件产生空间干涉，侧面凸台的外径与框架定位孔的公差配合按照过渡配合设计，既保证安装时可以顺利推入，又不会因为间隙过大出现晃动。橡胶材质的选型也充分考虑了户外使用的老化问题，材料本身具备耐紫外线、耐高低温的特性，可以在-40℃到120℃的温度区间内保持稳定的弹性性能，不会因为夏季暴晒出现材质变硬开裂，也不会因为冬季低温出现弹性丧失变脆，能够覆盖国内绝大多数地区的户外使用环境需求。

　　在实际的集热器组装流程中，这款管帽的使用可以简化原有固定结构的零件数量，传统的固定方式往往需要硬质塑料卡箍、密封胶圈、紧固件等多个零件配合，装配工序多，零件损耗率高，而这款集成式的橡胶管帽将固定、定位、密封、缓冲的功能整合在单一零件上，减少了装配线上的零件管理成本，也降低了因为多零件配合公差累积导致的装配误差。从密封性能的角度来看，管帽内壁与热管外壁贴合后，可以在衔接位置形成一道柔性密封屏障，阻挡外界的灰尘、雨水顺着热管与框架的间隙进入集热板的内部腔体，避免内部的保温层受潮失效，也减少灰尘在热管表面的附着，维持热管的集热效率。在结构建模的过程中，需要重点关注几个关键尺寸的公差设定：首先是内腔直径的尺寸公差，需要控制在合理的范围内，公差过大则抱紧力不足，容易出现热管松脱，公差过小则装配难度大，甚至会挤裂热管的玻璃管壁；其次是侧面凸台与底部卡脚的位置度公差，需要保证与框架安装位的精准对位，避免出现安装不上的问题；另外所有的转角位置都需要设置合理的圆角，避免橡胶件在硫化成型时出现应力集中，导致使用过程中出现开裂问题。
