异径三通管道接头三维结构设计

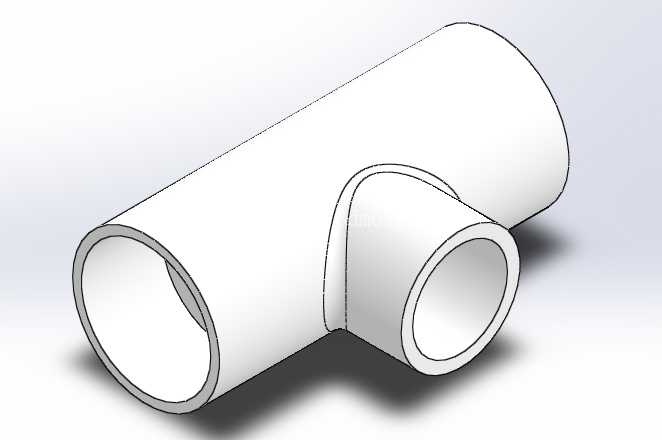

　　在民用给排水、化工流体输送、暖通空调循环管路、工业气动液压系统等场景中，异径三通是实现管路分流、合流同时完成管径切换的核心连接件，这款异径三通管道结构，针对中小管径管路的变径分流需求设计，可直接接入不同通径的主管路与支管路，无需额外搭配变径接头，减少管路连接节点的同时降低泄漏风险。从结构设计逻辑来看，该三通采用主管直通、支管垂直侧出的布局，主管与支管的连接位置做了圆弧过渡处理，避免直角结构带来的流体阻力激增问题，同时过渡区域的壁厚做了均匀加厚处理，抵消流体在分流位置产生的湍流冲蚀，提升长期使用的结构可靠性。

　　建模过程中严格遵循等强度设计原则，主管与支管的壁厚保持一致，端口位置预留了标准管道对接的公差余量，既可以适配粘接式的塑料管路连接，也可通过调整端口尺寸适配焊接、卡套等不同连接工艺的安装需求。从安装边界来看，主管的轴向长度满足常规管路安装的操作空间要求，支管的伸出长度避开了主管安装时的紧固件操作范围，现场装配时无需额外调整周边管路位置即可完成对接，支管与主管的垂直公差控制在机械管路安装的通用标准范围内，可直接对接垂直走向的支管路，无需额外调整角度。

　　在流体工况适配性上，该结构的内壁光滑无凸起，分流位置的圆弧导流结构可有效降低流体经过时的局部压力损失，对于输送清水、低压气体、低粘度化工流体的管路系统，可减少输送过程中的能耗，同时避免杂质在转角位置堆积。建模时对连接位置的应力集中区域做了圆角优化，通过有限元应力校核的思路调整过渡圆角半径，确保在管路额定压力工况下，连接位置的应力水平与管体其他区域保持一致，不会出现局部应力过高导致的开裂问题。该结构可直接用于各类管路系统的方案设计阶段的装配验证，也可作为管件生产开模的结构参考，适配不同材质的加工工艺需求，不管是注塑成型的塑料管件，还是铸造成型的金属管件，都可以基于该三维结构调整壁厚、拔模斜度等工艺参数，快速生成符合生产要求的零件模型。

　　在实际设备配套中，这类异径三通常被用于冷却系统的支路分流、供水系统的支管引出、气动系统的分支供气等场景，相比等径三通搭配变径接头的组合方案，单一异径三通的安装效率更高，密封点更少，长期使用的维护成本更低。建模过程中还原了管件的真实壁厚结构，并非空心曲面模型，可直接用于管路系统的流阻仿真、结构强度仿真分析，帮助设计人员在方案阶段快速验证管路布局的合理性，减少后期现场安装时出现的干涉、流阻过大等问题。
