小型流体输送用带轴闭式泵叶轮结构

　　在小型流体输送设备的核心过流部件设计中，这类带轴一体式闭式叶轮，主要适配微型输水、小型循环供液类设备的动力端做功需求，常见于桌面级小型冷却循环系统、微型供水装置、小型实验流体回路这类对安装空间有严格限制的场景。不同于大流量工业泵采用的分体式叶轮与轴连接结构，这款叶轮将做功轮体与动力输入轴做了一体化结构设计，省去了额外的叶轮锁紧螺母、键连接装配环节，从根源上避免了小尺寸部件装配间隙带来的动平衡偏差问题，在高转速小功率工况下运行稳定性更优。

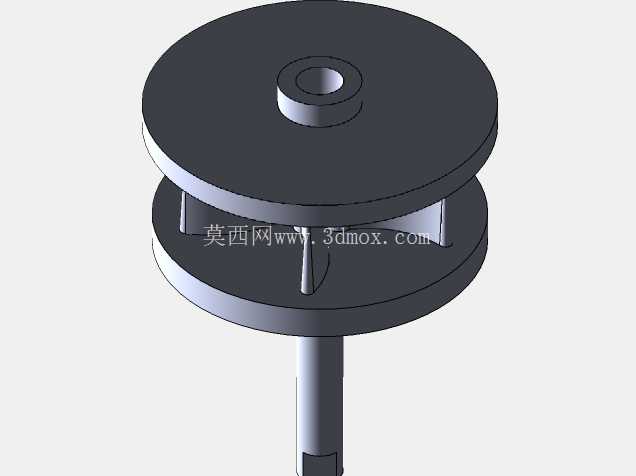

　　从结构设计逻辑来看，轮体采用双轮盘夹流道的闭式结构，上下两个圆形轮盘之间均匀布置弯曲叶片，叶片型线采用后弯式设计，这种型线选择主要是为了在小尺寸流道内降低流体脱流概率，减少叶轮做功过程中的水力损失，适配低比转速的微型泵运行工况。顶部轮盘中心设置凸起的轴套定位段，这个结构并非多余设计，而是用来和泵腔内部的密封环配合形成径向密封间隙，控制叶轮出口高压流体向进口低压区的回流泄漏量，间隙值设计控制在0.1mm到0.2mm之间，既不会因为间隙过小出现运转擦碰，也能把容积效率控制在合理区间。

　　安装边界方面，下端伸出的光轴段为动力输入端，轴径尺寸适配小型直流电机的输出轴孔，装配时无需额外加工键槽，直接采用过盈配合加厌氧胶粘接的固定方式即可满足扭矩传递需求，整体轴向尺寸控制在极小范围内，轮体外径与泵腔内壁的单侧间隙预留0.3mm安装余量，避免装配时轮盘与泵壳发生干涉。叶片的进出口角度经过反复校核，进口边沿轮盘径向延伸做了小圆角修型，减少流体进入流道时的冲击损失，出口边与上下轮盘的连接处做了顺滑过渡，避免小流道内出现应力集中区域，即便在输送含有微小固体颗粒的流体时，也能降低颗粒对叶片根部的冲蚀磨损速率。

　　实际应用中，这类叶轮的做功逻辑是通过电机带动轴段高速旋转，叶片带动流道内的流体获得离心力，从叶轮中心进口处被甩向轮缘出口，在泵壳的流道收集下转化为压力能输出，完成流体的加压输送过程。因为整体尺寸小巧，且采用一体化结构，零件数量少，装配工序简单，非常适合批量生产的小型民用泵类产品使用，同时该结构也支持3D打印快速制作样件，在产品开发阶段可以快速完成性能验证，不需要开模就能测试不同叶片角度、不同流道宽度下的水力性能，大幅缩短微型泵产品的开发周期。设计过程中需要重点关注动平衡校正，因为带轴结构的叶轮整体转动惯量集中在轮体部分，在轮盘端面做去重校正后，转速达到每分钟几千转时也不会出现明显振动，能有效延长配套电机的轴承使用寿命，降低设备运行时的噪音水平。流道的表面粗糙度也会直接影响泵的运行效率，建模时特意将叶片与轮盘的连接位置做了圆角过渡处理，既可以减少流体流动阻力，也能避免3D打印制作时出现支撑残留影响流道光滑度的问题，不管是采用机加工还是增材制造方式生产，都能获得较好的过流表面质量。
