高铬合金离心泵闭式叶轮结构设计

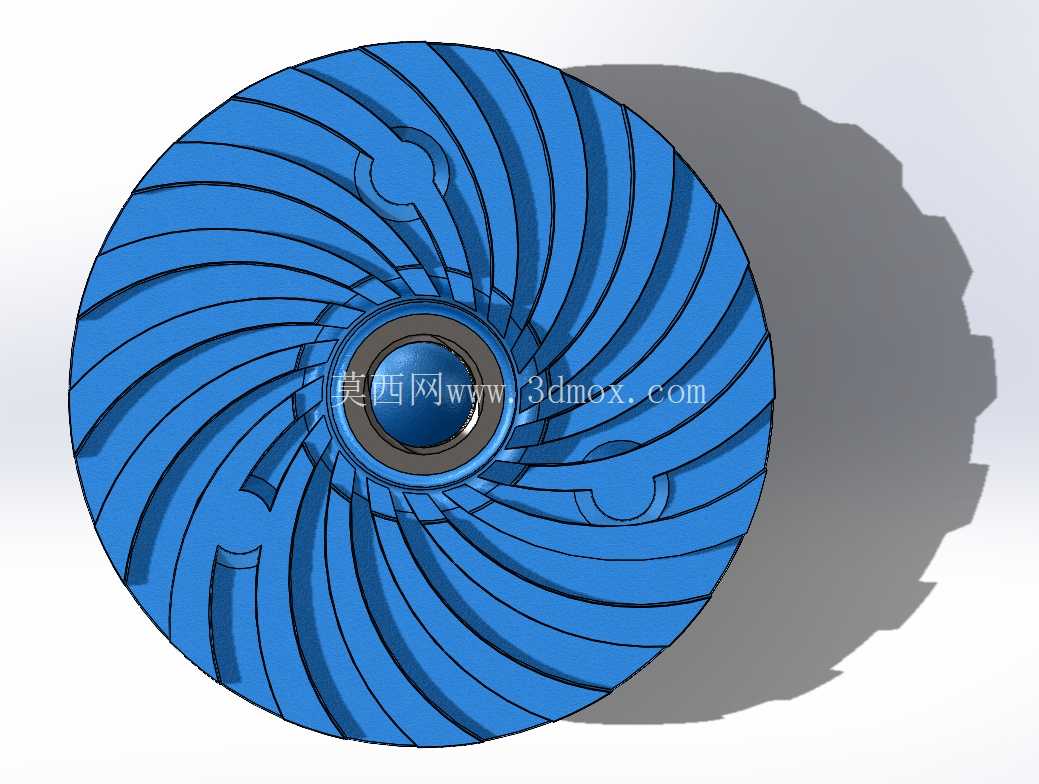

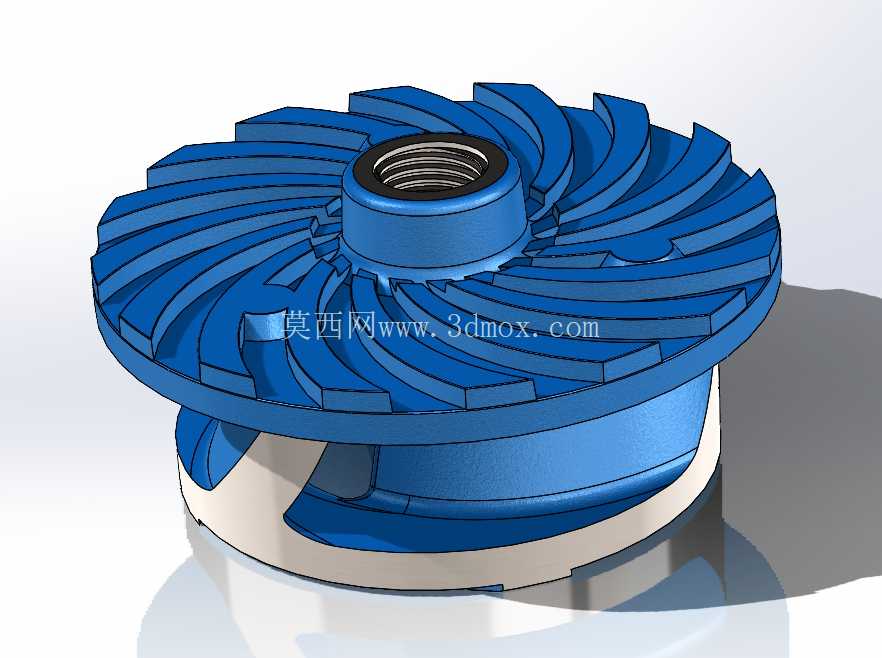

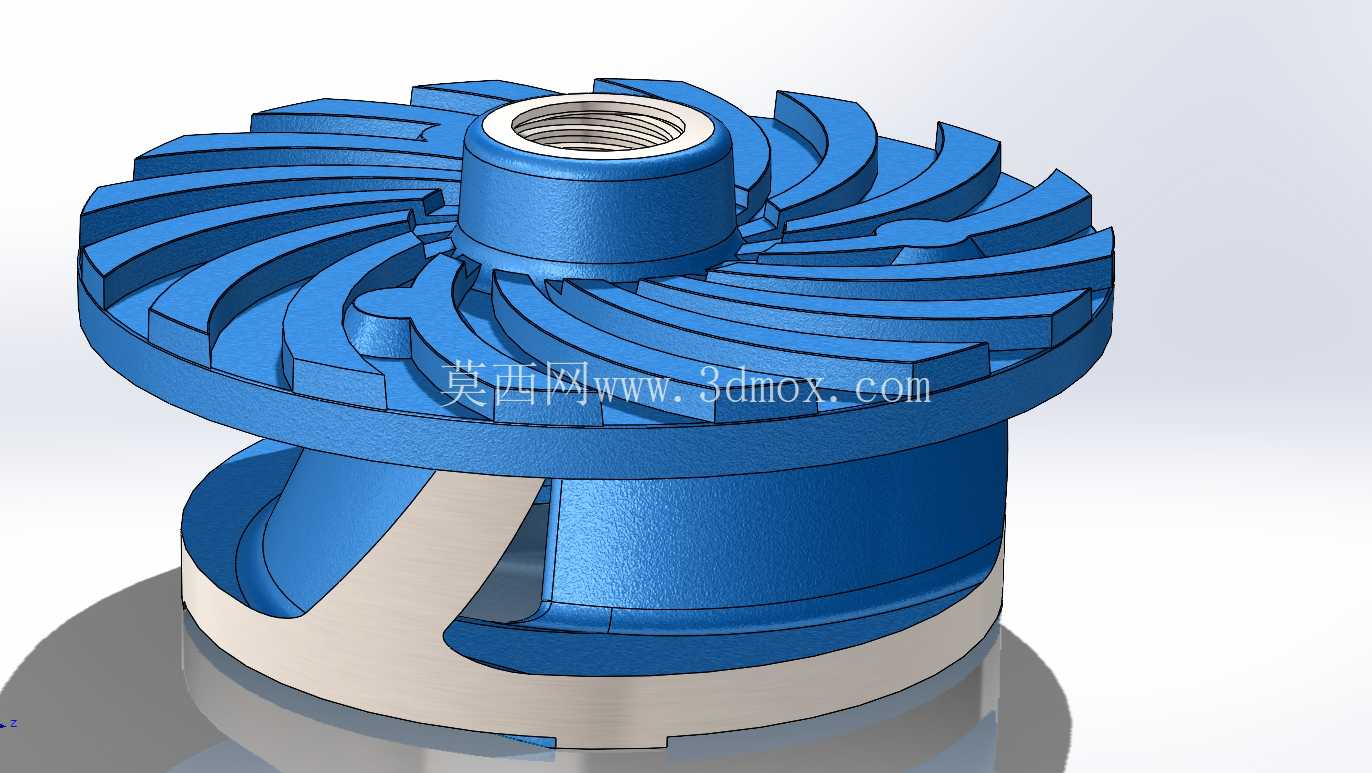

　　这款过流部件的设计初衷，是针对矿山选矿、河道疏浚、冶金渣浆输送这类强磨蚀工况下的离心泵配套需求，作为泵腔内直接接触输送介质的核心做功元件，其结构合理性直接决定整泵的运行效率与易损件更换周期。从结构布局来看，采用后弯式闭式叶片设计，叶片沿轮毂周向均匀排布，相邻叶片间形成平滑收敛的流道，介质从叶轮中心的螺纹安装孔位置进入流道后，随叶轮高速旋转获得动能与压能，再沿流道切线方向甩出进入泵壳压水室，整个流道的曲面过渡经过水力优化，尽可能减少介质在流道内的湍流与撞击损失，避免局部磨蚀速率过快的问题。

　　材质选用高铬合金的核心考量，是这类材质经过热处理后基体组织中存在高硬度碳化物，在输送含固体颗粒的浆体时，抗冲蚀磨损性能远优于普通铸铁或铸钢材质，能够适应矿浆、灰渣、泥浆这类固相含量较高的介质输送场景，比如选矿厂的矿浆输送工位、火电厂的水力除灰系统、河道清淤的泥浆泵配套，都需要这类耐磨性能优异的叶轮作为核心配件。

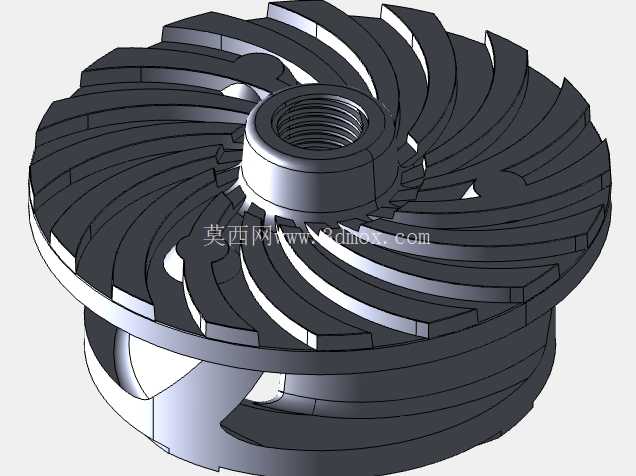

　　安装边界上，叶轮中心采用内螺纹结构与泵轴直接连接，螺纹规格匹配常规渣浆泵的轴端尺寸，安装时需保证叶轮端面与泵轴轴线的垂直度，避免高速旋转时出现动平衡超差的问题；叶轮的进口直径、出口宽度以及整体外圆尺寸，严格匹配对应型号泵体的内腔尺寸，安装后叶轮与泵壳前后护板的间隙控制在合理范围，既不能间隙过大造成介质回流降低效率，也不能间隙过小出现运转时的摩擦剐蹭。

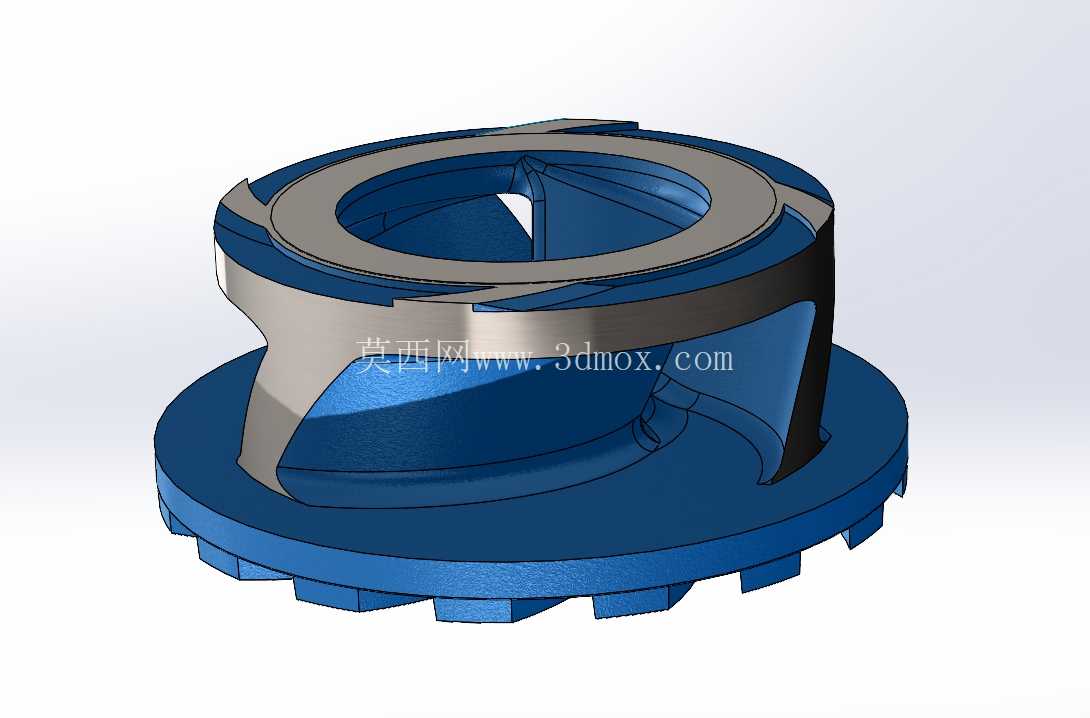

　　设计过程中需要重点考量几个工程细节：首先是叶片的厚度分布，叶片进口边位置适当加厚，避免固体颗粒长期冲刷造成叶片进口过早磨穿，叶片出口边则在保证结构强度的前提下适当减薄，减少介质流出时的尾迹损失；其次是叶轮前后盖板的厚度设计，后盖板位置需要预留轴头螺母的安装空间，同时保证盖板的刚度，避免高速旋转下盖板出现形变，前盖板的曲面弧度与吸入室的流道平滑对接，减少介质进入叶轮时的水力损失。另外，叶轮的动平衡精度需要满足刚性转子的G6.3级要求，铸造完成后需要对叶轮表面进行打磨处理，清除流道内的铸造飞边与粘砂，避免流道表面粗糙度过高造成额外的摩擦损失，同时也能减少颗粒在流道内的附着堆积，防止运行过程中出现质量偏心引发泵组振动。

　　在实际工况应用中，这类高铬叶轮的使用寿命通常是普通铸铁叶轮的3-5倍，虽然制造成本有所提升，但从整泵的全生命周期运维成本来看，能够大幅减少停机更换易损件的频次，尤其在连续化生产的选矿、冶金工位，停机造成的生产损失远高于配件本身的成本差异。设计时还需要考虑叶轮的可修复性，当叶片出口端出现轻微磨蚀时，可以通过堆焊耐磨焊条的方式进行修复，延长配件的整体使用寿命，堆焊后需要重新进行动平衡校正，保证修复后的运转稳定性。流道的型线设计采用三维变曲率曲面，建模过程中需要保证每个叶片的型面一致性，周向相邻叶片的节距误差控制在允许范围内，避免出现流道过流面积不均的问题，否则会造成叶轮旋转时径向力不平衡，引发泵轴的交变载荷，缩短轴承与机械密封的使用寿命。轮毂位置的内螺纹加工需要保证同轴度，螺纹与叶轮外圆的同轴度误差不超过0.02mm，确保安装后叶轮的旋转中心与泵轴轴线完全重合，减少运转时的偏摆。
