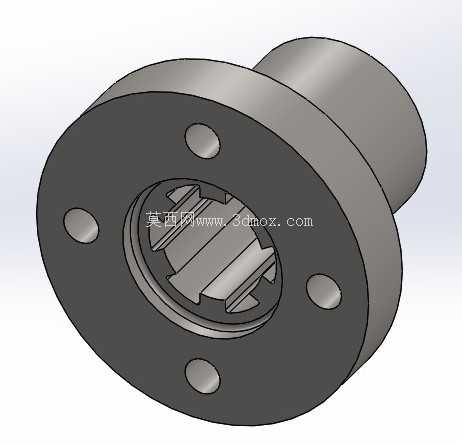

带ISO-DIN-14直花键轮毂的法兰结构件

　　这类带内直花键的法兰轮毂，在中小扭矩的轴系传动场景里应用十分普遍，常见于中小型动力传输单元、轻工设备的主轴连接端、小型变流设备的动力输出接驳位置，核心作用是实现轴与端盖、轴与外接传动部件的同轴固定，同时传递额定范围内的旋转扭矩，避免轴系运转时出现径向窜动与周向打滑。从结构设计逻辑来看，法兰端的圆周均布安装孔是为了匹配端面螺栓锁紧需求，五个通孔沿法兰盘圆周等角度分布，安装时可通过穿入螺栓将整个法兰件固定在设备的机座端面或者相邻传动部件的连接端面上，孔位的分布圆直径需要严格匹配对接件的孔位参数，否则会出现安装错位无法锁紧的问题。

　　法兰盘与轮毂段采用一体式过渡结构，过渡位置做了圆弧圆角处理，这个细节并非随意添加，而是为了降低轴系运转时的应力集中——如果法兰与轮毂衔接处做直角处理，在承受交变扭矩载荷时，直角位置很容易出现应力集中导致的疲劳裂纹，长期运转会有断裂风险，添加符合工艺要求的工具半径，既能满足铣削加工的刀具退刀需求，也能大幅提升结构的抗疲劳强度。内孔的直花键采用ISO-DIN-14标准参数设计，花键的齿形、齿距、大径小径都严格遵循对应标准的公差要求，这种直花键连接相比普通平键连接，拥有更大的接触受力面积，能传递更大的扭矩，同时对中性更好，适合转速不高但对同轴度有一定要求的传动场景，装配时只需将对应规格的花键轴插入内花键孔，就能实现周向的扭矩传递，配合法兰端面的螺栓锁紧，就能完成轴向与径向的全自由度固定。

　　在实际建模过程中，需要优先确认内花键的参数匹配性，花键的有效啮合长度要满足扭矩传递的接触面积要求，不能过短导致齿面压溃，也不能过长增加不必要的加工成本；法兰盘的厚度需要根据螺栓的锁紧力矩核算，避免螺栓锁紧时法兰盘出现翘曲变形，影响端面的贴合密封性与连接刚性；轮毂段的外径设计要考虑与相邻部件的间隙，预留足够的安装空间，避免运转时出现运动干涉。这类零件的加工通常采用圆钢下料，先车削加工出外圆、法兰端面与内孔基准，再通过插齿或者拉削工艺加工内直花键，最后铣削或者钻削法兰端的安装孔，所有配合面的公差需要根据实际使用场景选取，内花键的公差一般选中等配合精度，既保证装配顺畅，又避免配合间隙过大导致传动冲击。

　　在设备选型替换时，需要重点核对三个核心尺寸边界：一是法兰盘的外径与安装孔分布圆直径，确保能和对接部件的安装位匹配；二是内花键的规格参数，必须和对接花键轴的参数完全一致，否则无法装配；三是轮毂段的轴向长度，要保证花键的有效啮合长度满足扭矩传递要求，同时轮毂端面不会和相邻部件出现干涉。日常运维中，这类法兰花键毂需要定期检查连接螺栓的预紧力，以及内花键的齿面磨损情况，如果齿面出现点蚀、磨损量超过公差范围，需要及时更换，避免传动失效引发设备故障。
