内燃机用多拐曲柄轴结构设计

　　在往复式内燃机的动力输出链路里，曲柄轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。从实际装机场景来看，这类多拐曲柄轴普遍适配四缸及以上排量的车用、工程机械用内燃机，安装时需要匹配缸体主轴承座的同轴度公差，主轴颈的圆柱度误差需控制在0.008mm以内，避免运转过程中出现偏磨、烧瓦等故障。

　　设计这类曲柄轴时，首先要根据整机的缸心距确定各曲柄销的轴向间距，相邻曲拐的夹角需严格按照点火间隔角布置，四缸机型通常采用180度夹角的平面曲拐结构，保证各缸做功行程均匀错开，降低输出扭矩的波动幅度。主轴颈与曲柄销的过渡圆角是应力集中的高发区域，设计时采用多段圆弧平滑过渡的结构，圆角半径通常取轴颈直径的5%-8%，同时在圆角区域做滚压强化处理，抵消交变载荷带来的疲劳应力，避免长期运转后出现轴颈断裂的失效问题。

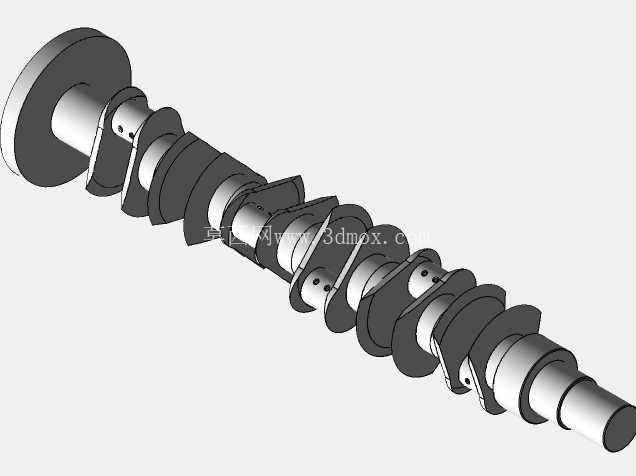

　　从外形结构来看，该曲柄轴的前端设置有带轮安装轴段与油封配合轴颈，用于驱动前端附件轮系同时密封曲轴箱内的润滑油，后端带有法兰盘结构，通过定位销与螺栓连接飞轮组件，传递输出扭矩同时为离合器、变速箱输入轴提供定位基准。各曲柄臂上设计有平衡重结构，平衡重的质心位置与曲拐偏心方向相反，用于抵消活塞连杆组往复运动与曲拐旋转运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值，平衡重的外形需要避让缸体内部的连杆运动轨迹，避免运转过程中出现运动干涉。

　　油道设计是曲柄轴结构设计的关键环节，主轴颈与曲柄销内部设计有倾斜贯通的润滑油道，来自缸体主油道的压力润滑油通过主轴颈油孔进入轴瓦间隙，再通过内部油道输送到连杆轴颈位置，为连杆轴瓦提供润滑与冷却，油道的孔口位置需要做倒角抛光处理，避免应力集中同时减少润滑油流动的阻力，油道内部需做清洁度处理，防止金属碎屑进入轴瓦间隙造成划伤。

　　安装边界方面，各主轴颈的直径公差需按照IT5级精度加工，表面粗糙度达到Ra0.8以下，保证与轴瓦的配合间隙在0.03-0.08mm的合理区间，轴向定位通常设置在中间主轴颈位置，通过止推片控制曲轴的轴向窜动量在0.1-0.3mm之间，既避免轴向窜动过大造成的齿轮、带轮偏磨，也防止轴向间隙过小导致热胀后出现卡滞。曲柄销的直径与宽度需要匹配连杆大头的轴承宽度，保证连杆在摆动过程中端面不与曲柄臂发生摩擦，连杆轴颈的油孔位置需避开连杆最大受力的做功行程下止点位置，减少高压燃气载荷下油孔处的应力集中。

　　在实际工况中，曲柄轴需要承受周期性变化的燃气爆发力、连杆传递的往复惯性力与旋转离心力，所有轴颈表面都需要做淬火处理，硬度达到HRC55-63，硬化层深度控制在2-4mm，保证轴颈表面的耐磨性同时保留芯部的韧性，能够承受冲击载荷不发生脆断。曲柄臂的厚度设计需要平衡强度要求与轻量化需求，在保证抗弯、抗扭截面系数满足载荷要求的前提下，适当去除非受力区域的材料，降低曲柄轴整体的转动惯量，提升发动机的响应速度。
