V6双涡轮动力装置结构设计

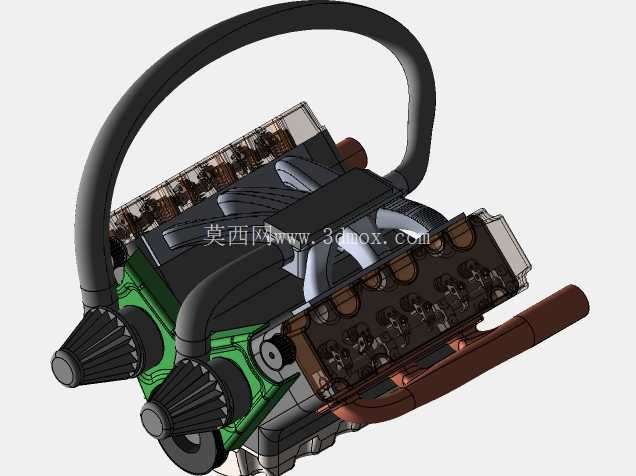

　　从结构细节来看，两侧涡轮组件分别对应单侧三缸的排气通路，排气歧管采用等长路径设计，能够保证各缸排气脉冲均匀作用在涡轮叶轮上，避免排气干涉带来的涡轮迟滞问题，涡轮壳体的安装法兰与缸盖排气侧的定位面完全贴合，密封面的平面度公差在建模时预留了0.05mm的精加工余量，能够满足高温高压排气工况下的密封要求。进气侧的中冷管路采用大曲率弯管设计，避免了急弯带来的进气阻力损失，管路的固定卡扣位置与缸体上的安装凸台一一对应，在建模阶段就考虑了整车装配时的管线避让逻辑，不会与周边的悬置支架、冷却水管产生运动干涉。在乘用车高性能动力配套、小型船舶舷内动力改装、非道路竞技作业设备的动力选型场景中，V型六缸双涡轮动力结构始终是平衡动力输出密度与运转平顺性的核心方案之一。这套三维结构完整还原了量产级V6双涡轮动力的核心布局逻辑，两侧缸体呈60度夹角对称排布，相比直列六缸结构大幅缩减了轴向安装长度，能够适配前置后驱、中置后驱等多种动力舱布局，给传动系统、散热组件留出充足的布置空间。

　　设计过程中，首先确定了曲轴的回转中心作为整机的装配基准，两侧缸体的缸孔中心线与曲轴中心的夹角严格控制在60度，保证活塞连杆组的运动侧压力处于合理区间，降低缸套的偏磨风险。活塞顶部的燃烧室造型与进排气门的避让凹坑完全匹配高增压工况的压缩比需求，连杆大头的剖分面采用斜切口设计，能够满足大扭矩输出下的连杆螺栓强度要求，曲轴的平衡块布局经过配重优化，能够抵消一阶、二阶往复惯性力，让整机在高转速区间的运转振动控制在合理范围内。从安装边界来看，整机的悬置安装点分布在缸体两侧的下沿，三个主悬置点的位置形成稳定的三角支撑结构，安装孔的孔径与位置公差适配主流的乘用车动力悬置衬套规格，不需要额外改动副车架结构就能完成适配。

　　进气歧管的稳压腔容积经过匹配计算，能够覆盖1500转到6500转的常用转速区间的进气谐振需求，涡轮的旁通阀执行器预留了真空管路的连接接口，能够直接对接整车的真空助力系统，不需要额外加装真空源。油底壳的造型采用了深槽式设计，在车辆大角度侧向加速时能够保证机油泵的吸油口始终浸没在机油液面以下，避免高速工况下的机油泵吸空问题，油底壳的放油螺栓位置设计在整机最低点，保养时不需要额外抬升整机就能完成机油更换操作。缸盖部分的冷却水道采用分层设计，缸盖鼻梁区的水套流量经过优化，能够在高负荷工况下快速带走排气门周边的热量，降低爆震风险，凸轮轴的轴承盖采用集成式设计，减少了密封面数量，降低了机油渗漏的概率。

　　前端的附件驱动轮系预留了发电机、空调压缩机、转向助力泵的安装位置，轮系的张紧轮布局能够保证各附件皮带的包角满足传动要求，避免高转速下的皮带打滑问题。这套结构在建模时所有的配合面都预留了合理的装配公差，运动部件之间都保留了足够的热膨胀间隙，比如涡轮壳体与周边管路的间隙考虑了排气高温下的部件变形量，不会因为热胀冷缩产生部件干涉。对于结构设计从业者来说，这套模型可以直接作为高性能V型动力总成的设计参考，能够直观理解双涡轮布局的管路走向、部件避让逻辑，在做同类动力改装或者全新动力开发时，可以直接参考其安装点布局、部件分块逻辑，减少前期方案验证的时间成本；对于设备选型人员来说，能够通过模型直观判断该动力装置的外围尺寸、接口位置，快速评估其是否适配目标设备的动力舱空间，不需要反复核对二维图纸的尺寸标注。
