内燃机动力传递用曲柄轴结构设计

项目分类:发动机 发布时间:2025-02-16 ID:933766
  • 内燃机动力传递用曲柄轴结构设计

  在往复式内燃机的动力总成设计中,曲柄轴是承担运动形式转换与动力输出的核心承载部件,其结构合理性直接决定整机的运行平顺性、动力输出效率与服役寿命。从实际应用场景来看,这类双缸结构的曲柄轴多用于小排量通用动力设备,涵盖小型发电机组、便携式农林作业机械、轻型摩托动力单元等场景,这类场景对部件的动平衡精度、轴颈耐磨性能、整体结构刚度都有明确的工程要求。

  从功能特性层面看,该部件的核心作用是承接活塞连杆组传递来的往复直线作用力,通过曲柄偏心结构将活塞的上下往复运动转换为绕主轴颈轴线的连续旋转运动,最终将扭矩输出给末端传动系统,同时驱动配气机构、冷却润滑系统等发动机附属组件完成协同运转。设计过程中首先要匹配对应机型的缸心距参数,确定各主轴颈与连杆轴颈的轴向位置,保证连杆安装后不存在运动干涉,相邻曲柄的夹角设置需要匹配发动机的点火顺序,保证做功行程的交替衔接足够平顺,降低整机运行过程中的扭转振动。

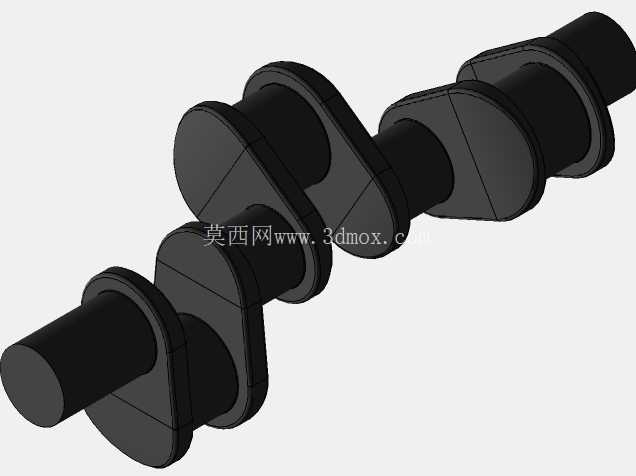

  结构设计上,该曲柄轴采用整体式锻造结构的建模思路,主轴颈与连杆轴颈均为同轴圆柱结构,轴颈之间通过扇形曲柄臂连接,曲柄臂的偏心距严格对应活塞行程的二分之一,保证活塞运行的上止点、下止点位置符合燃烧室设计的压缩比要求。轴颈的直径参数需要根据整机额定输出扭矩做强度校核,保证在最大爆发压力作用下,轴颈的弯曲变形量、剪切应力都在材料许用范围内,曲柄臂的扇形结构一方面可以平衡旋转过程中的偏心质量,降低动平衡校正的配重余量,另一方面可以在保证结构刚度的前提下减少不必要的材料去除,控制部件整体重量。

  从安装边界来看,两端主轴颈的直径尺寸需要匹配曲轴箱主轴承座的安装孔径,轴向定位台阶的尺寸要对应轴承的限位结构,保证装配后曲轴的轴向窜动量在设计允许范围内;连杆轴颈的直径与宽度需要匹配连杆大头轴瓦的安装尺寸,轴颈表面的圆角过渡结构需要严格控制圆角半径,避免应力集中导致的疲劳断裂风险。油道的布置沿着曲柄臂内部走向,连通主轴颈与连杆轴颈的表面,保证压力润滑的机油可以顺利到达各摩擦副表面,形成稳定的油膜降低运行磨损。

  建模过程中需要重点关注各轴颈的同轴度公差、曲柄臂的对称度公差,以及轴颈与曲柄臂连接位置的圆角过渡,这些细节直接影响后续有限元强度分析、动平衡仿真的结果准确性。实际生产中这类曲轴的轴颈表面会做淬火处理提升表面硬度,建模时预留的加工余量需要匹配后续机加工的工艺要求,避免出现结构无法加工的问题。对于小排量双缸机型而言,这类两档曲柄的结构紧凑,整体转动惯量适中,既可以保证低转速下的扭矩输出稳定性,又不会因为转动惯量过大导致油门响应迟滞,适配通用动力设备的实际使用工况。
