风力发电机方形安装基座结构设计

　　在分布式小型风力发电系统的落地安装场景中，安装基座是连接塔筒底部与地面预埋基础的核心承载部件，其结构合理性直接决定整机运行的抗振性能与长期服役可靠性。这款方形安装基座的设计，首先围绕小型风力发电机组的载荷传递路径展开，中心的环形通孔是为塔筒主轴的穿装、线缆走线预留的通道，环形凸台的高度经过载荷校核，能够在塔筒对接时形成定位止口，避免安装过程中出现径向错位，同时凸台的壁厚经过应力仿真优化，可均匀传递塔筒传递来的轴向压力、风载带来的倾覆力矩以及机组运行时的振动载荷。

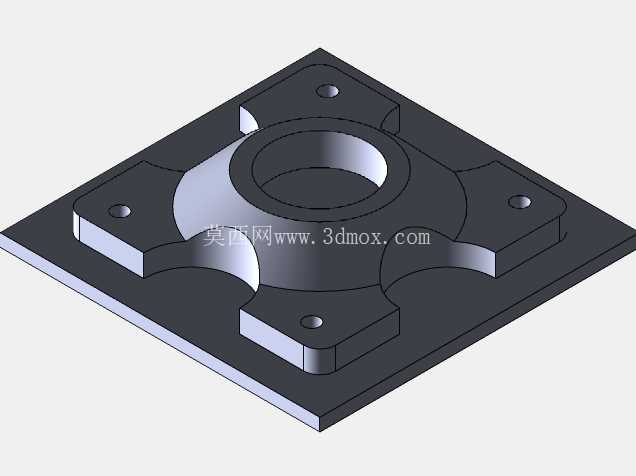

　　基座整体采用方形板式结构，四个角部分别设计了带沉孔的安装凸台，沉孔结构可以让固定螺栓的头部完全沉入凸台内部，避免螺栓外露造成的磕碰锈蚀，同时四个安装孔的孔位公差按照IT7级精度控制，能够匹配地面预埋地脚螺栓的位置度要求，安装时无需额外扩孔调整，降低现场施工的装配难度。从结构细节来看，中心环形凸台与方形底板之间设置了四个对称分布的弧形过渡支撑筋，这种弧形结构相比直角加强筋，能够有效降低应力集中系数，在强风工况下，倾覆力矩带来的局部应力可以沿着弧形曲面均匀分散到底板的各个区域，避免筋板与底板连接处出现疲劳裂纹。

　　底板的边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤施工人员，也能减少基座在运输堆放过程中边缘磕碰造成的变形。在安装边界的设计上，方形底板的外轮廓尺寸适配常见的1-3kW小型风力发电机的基础预埋板尺寸，四个安装孔的中心距按照行业通用的安装规范设定，能够兼容同功率段不同厂家的塔筒安装需求，无需重新制作基础即可完成替换安装。中心环形凸台的内径尺寸匹配标准规格的塔筒外径，止口的配合公差选用H7/h6的间隙配合，既可以保证安装时的顺利对接，又能控制对接后的径向间隙在合理范围，减少机组运行时的径向窜动。

　　从实际应用场景出发，这款基座不仅适用于陆地固定式小型风力发电机组的安装，也可经过表面防腐处理后用于沿海分布式风电项目，基座的底板厚度经过抗弯截面模量计算，能够承受12级大风下的最大倾覆力矩，不会出现底板弯折变形的情况。在设计过程中，还充分考虑了加工工艺性，所有的凸台、筋板结构都可以通过常规的铣削加工完成，不需要特殊的工装夹具，适合批量生产加工，沉孔的深度设计也兼顾了标准螺栓的长度规格，不需要定制特殊长度的固定螺栓，降低项目的物料采购成本。另外，基座的平面度要求控制在0.1mm以内，保证与塔筒底部法兰、地面预埋板的贴合度，避免因贴合面存在间隙造成螺栓受额外的弯曲载荷，延长固定螺栓的疲劳寿命。四个角部的安装凸台高度一致，凸台表面的粗糙度要求达到Ra3.2，保证螺栓垫片与凸台表面的贴合紧密，锁紧时不会出现垫片滑移的情况。在功能实现上，这款基座除了基础的固定连接作用，中心的环形空间还可以预留线缆的弯曲半径，让发电机输出的动力线缆、控制线缆能够顺畅从塔筒内部引出到地面布线管道，避免线缆在穿装过程中出现过度弯折造成的线芯损伤。弧形支撑筋的位置设计也避开了线缆的走线路径，不会对线缆造成挤压磨损。
