大电流回路用板式分流电阻结构设计

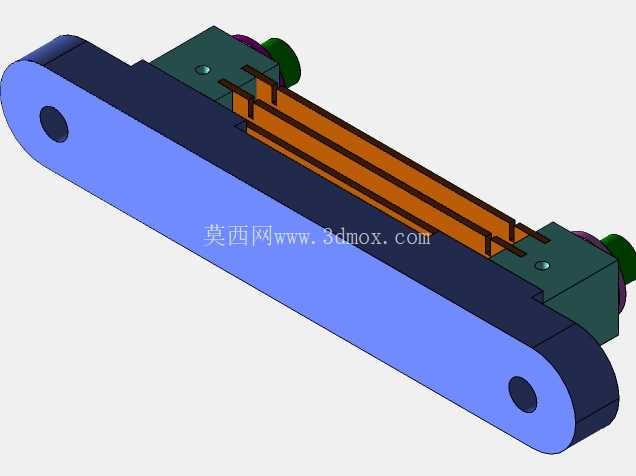

　　在大功率电源回路、工业变流设备、大电流检测场景中，分流电阻是承担电流采样、回路分流功能的核心无源元件，这款板式分流电阻的三维结构，完全围绕大电流工况下的载流稳定性、安装便捷性、散热效率三个核心需求展开设计。不同于小型贴片电阻的应用场景，这类分流电阻通常承载数十到数百安培的持续工作电流，因此结构设计上首先要规避的就是局部载流截面不足导致的发热集中问题，从模型结构能看到，主体导电部分采用长条形板式结构，整体截面均匀，没有突然的收窄或弯折，避免电流流过时在截面突变位置产生局部涡流与额外温升。

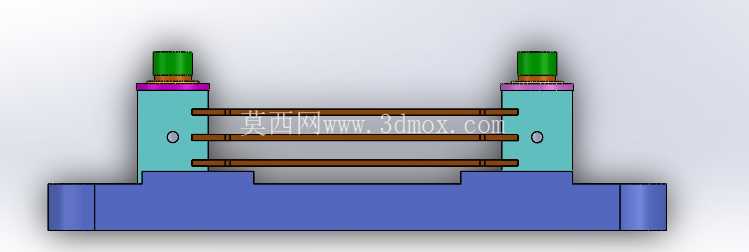

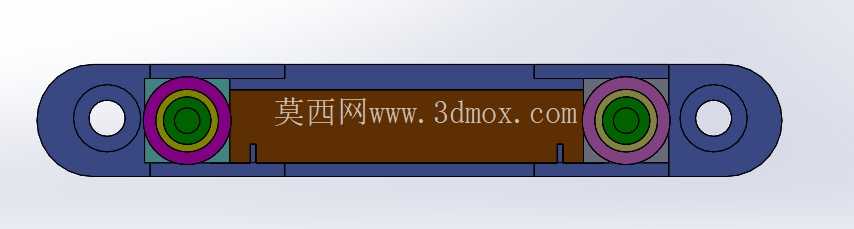

　　两端的安装端采用加厚的连接块设计，预留了圆形安装通孔，安装时可以通过螺栓直接压接在母排或者接线端子上，这种安装结构不需要额外的转接件，能最大限度降低接触电阻，避免连接位置因为接触不良产生过热，安装孔的位置与端块边缘保留了足够的安全距离，既保证螺栓连接的压接强度，也避免螺栓拧紧时对导电主体产生应力损伤。中间的电阻体部分采用多组平行的导电条结构，这种设计一方面可以通过调整导电条的数量、厚度与长度精准控制额定电阻值，满足不同量程的电流采样精度要求，另一方面平行排布的条状结构相比整块实心板材，拥有更大的散热表面积，在自然风冷条件下就能快速将工作产生的热量散发到周围环境中，不需要额外加装散热附件就能满足持续工作的温升要求。

　　电阻体与两端安装端块的连接位置采用嵌入式搭接结构，保证导电连接的可靠性，同时在端块位置设置了绝缘固定座，固定座采用深色绝缘材质加工，一方面将导电主体与安装基面实现电气隔离，避免出现漏电或者回路短路问题，另一方面固定座上预留了定位孔，安装时可以先将固定座固定在设备安装板上，再完成导电部分的连接，降低现场装配的难度。从安装边界来看，整体结构为长条形扁平布局，厚度方向尺寸紧凑，不会占用过多的柜内安装空间，两端安装孔的中心距按照通用大电流回路的母排间距设计，可以直接替换同规格的传统分流器产品，不需要对原有设备的安装结构做改动。在实际应用中，这类分流电阻通常串联在电源主回路中，通过采集电阻两端的毫伏级电压信号，换算得到回路的实际工作电流，为设备的电流显示、过流保护、功率计量提供准确的采样信号，因此结构设计上还要保证电阻值的稳定性，模型中电阻体的平行排布结构可以让电流均匀分配到每一条导电条上，避免单条导电条过载，同时均匀的电流分布也能减少电阻自身的电感量，在有脉冲电流的工况下也能保证采样信号的准确性，不会因为电感效应导致采样波形失真。

　　绝缘固定座的设计还考虑了爬电距离的要求，固定座的边缘超出导电部分一定距离，即使在潮湿、多粉尘的工业环境中，也能保证导电部分与安装基面之间的绝缘性能满足电气安全规范，固定座上的安装孔采用沉孔设计，螺栓拧紧后螺栓头部不会突出固定座表面，避免与其他相邻元件产生安全距离不足的问题。在结构细节上，导电部分的所有边缘都做了圆角处理，避免尖角位置产生电场集中，在高电压工况下减少尖端放电的风险，端块与电阻体的连接位置做了平滑过渡，既减少电流路径上的阻力，也避免应力集中导致的结构变形。这类分流电阻不仅应用在电源变压器的输出回路中，在电焊机、充电设备、大型工业变频器、直流供电系统中都有广泛应用，设计时除了满足电气性能要求，还要兼顾机械强度，两端的安装端块厚度足够，在螺栓拧紧的压力下不会产生变形，长条形的主体结构在承受一定的振动冲击时，也不会出现导电条变形或者连接位置松脱的问题，适合在工业现场的复杂工况下长期稳定工作。
