200A大电流ESC圆形配电板结构设计

　　这款圆形配电板主要面向大电流电子调速系统的配电需求设计，常见于大功率航模动力系统、工业级无人设备动力回路、小型电动特种载具的电源分配场景，核心作用是在动力电源与多个ESC单元之间建立低阻、稳定的电流分配通路，避免多回路并联时出现的电流不均、局部压降过大问题，同时通过集成化的板型设计减少动力回路的布线杂乱度，降低大电流走线的寄生电感，提升动力系统运行的稳定性。

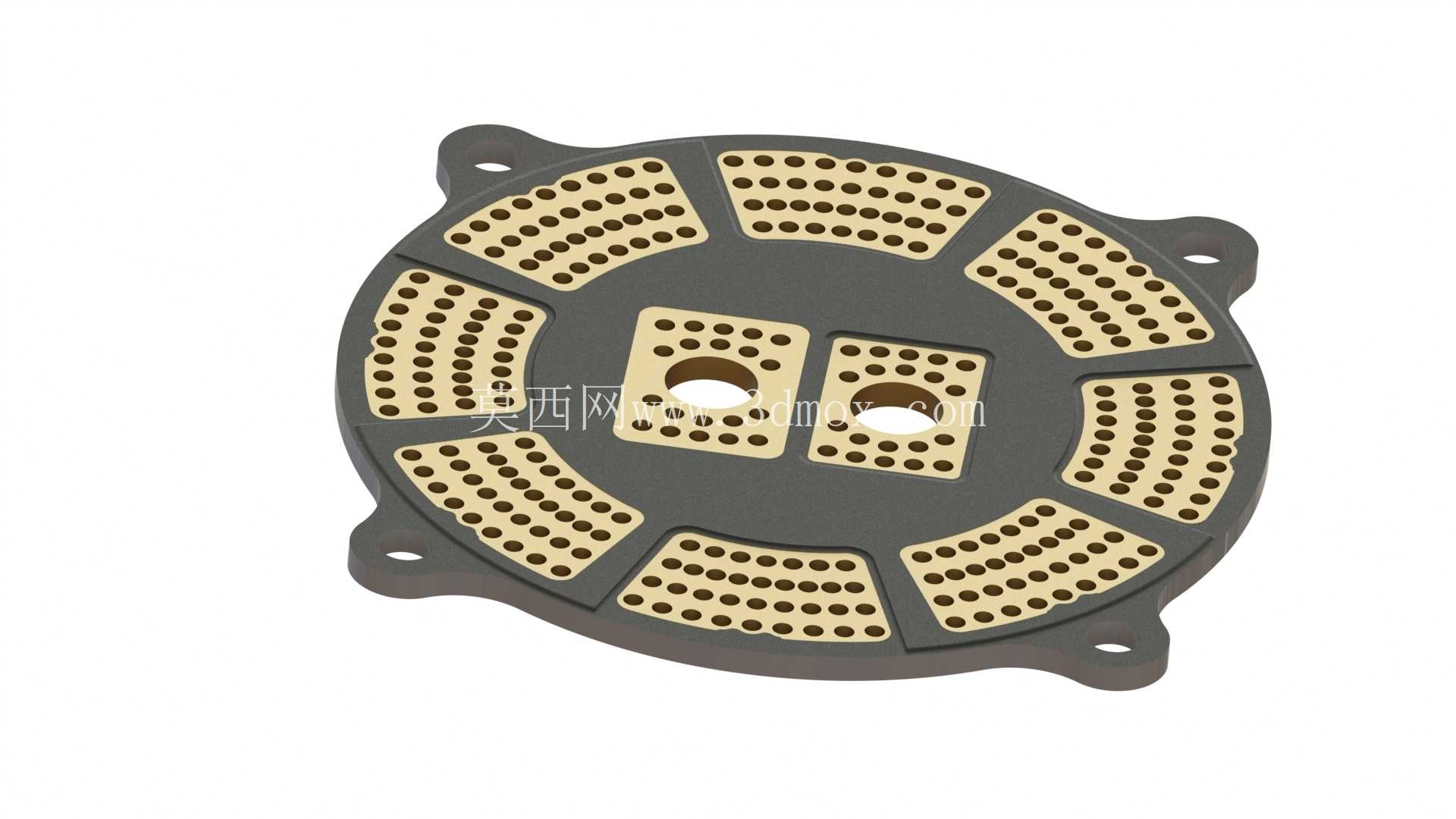

　　从实际使用场景来看，这类配电板通常承载200A级别的持续工作电流，峰值电流可覆盖短时大油门输出的工况，因此设计阶段首先要考虑的是载流路径的截面积冗余，板上的多孔区域并非装饰结构，而是对应大电流焊盘的过孔阵列，通过密集过孔实现板层之间的电流并联导通，降低单孔的电流密度，避免长期大电流工作时出现过孔发热、焊盘脱落的问题。板体采用圆形轮廓，是为了适配圆形安装舱位的空间约束，这类舱位常见于圆柱型机身的无人机、涵道动力设备的动力舱段，相比方形配电板，圆形轮廓可以更好利用舱内径向空间，减少边角空间的浪费，同时避免尖锐边角在设备振动环境下剐蹭周边线路或结构件。

　　安装边界方面，板体外缘均匀分布四个带安装孔的凸耳，安装孔的位置度公差控制在±0.1mm范围内，可直接通过M3规格的螺丝固定在舱内的安装支架上，凸耳与板主体之间做了圆弧过渡，避免应力集中导致的安装位断裂，适配设备长期振动的使用环境。板体中心区域设置两个方形的大电流输入焊盘区域，每个区域同样布置密集过孔阵列，用于连接主电源的正负极输入，焊盘中心的通孔用于穿过电源主线，配合焊接实现更大的载流接触面积，降低接触电阻。外围环形分布的八组扇形焊盘区域，对应八路ESC的输出接线位，每个扇形区域的载流能力按照25A持续电流设计，可满足多组动力单元的独立供电需求，扇形分区的布局可以让每路输出的走线长度基本一致，减少不同回路之间的阻抗差，避免电流分配不均的问题。

　　设计思路上，板体基材采用高TG玻纤板，表面沉金处理，提升焊盘的抗氧化能力与焊接可靠性，大电流走线区域做了露铜加镀锡处理，进一步提升载流能力，板上的密集小孔除了过孔导通的作用外，也兼顾了散热功能，大电流工作时产生的热量可以通过小孔形成的空气对流快速散发，降低板体温升。板体的厚度设计为2mm，保证足够的结构强度，在安装和接线过程中不会出现板体弯折变形的问题，同时足够的板厚也可以承载更大的铜箔厚度，提升整体载流能力。

　　在实际选型适配时，需要注意安装凸耳的中心距尺寸要匹配舱内安装位的孔位，中心输入焊盘的通孔直径可适配6平方毫米以上的硅胶动力线，外围输出焊盘可适配2.5-4平方毫米的ESC供电线，板体整体外径控制在100mm级别，可适配直径110mm以上的圆形安装舱位，安装后板体与周边结构件预留不小于3mm的安全间隙，避免振动工况下出现摩擦短路。这类配电板替代了传统的分线板、接线端子配电方案，将所有配电回路集成在单块PCB上，减少了接线节点数量，降低了接触不良的故障概率，同时集成化的设计也让动力舱的布线更加规整，方便后期的维护与检修。在大电流工况下，板体的温升控制在环境温度+30℃以内，可满足长时间持续工作的散热需求，过孔阵列的设计也避免了单点过流失效的问题，即使个别过孔出现焊接不良，周边的过孔依然可以承载电流，提升了整体的可靠性。
