90度弯角PS3系列快插式气路接头

　　在气动回路、低压流体输送管路的布设场景里，直角转向的管路连接一直是结构设计中需要兼顾密封可靠性、安装便捷性与空间占用率的核心节点，这款90度弯角快插接头正是针对这类场景开发的标准化连接件。不同于传统螺纹弯头需要生料带密封、多圈旋拧紧固的安装方式，这类快插结构的接头在设备装配、后期维护环节能大幅压缩管路装拆的工时，尤其适合自动化产线、小型气动设备内部空间局促的管路排布需求。从结构设计逻辑来看，这款接头采用了直角弯通的流道设计，内部流道做了圆弧过渡处理，避免直角转折带来的流体压损激增，同时也能减少气流高速通过时产生的湍流噪音，适配12到16毫米外径的主管路接入，侧端8毫米的快插接口可以直接对接对应外径的气动软管，不需要额外的转接头件。

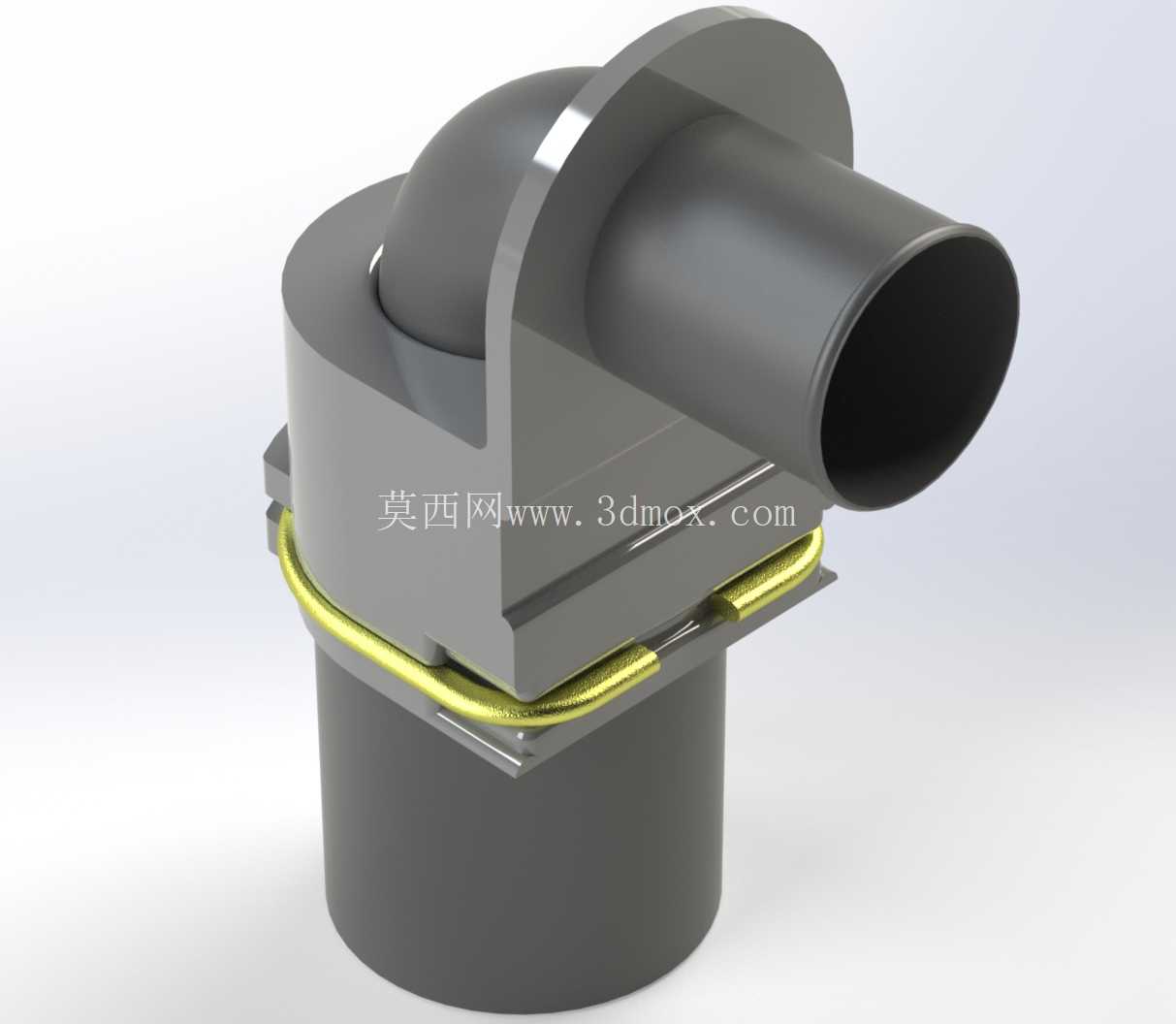

　　接头的主体结构分为三个核心部分：底部的插入端带有环形密封槽，配套的弹性卡箍可以在接头插入对应基座后实现径向抱紧，同时端面的密封圈能保证对接面的静密封性能，避免管路内的压缩空气或者低压流体出现渗漏；中部的限位法兰结构是安装定位的关键，法兰面的平面度控制在合理公差范围内，安装时法兰面贴紧安装基座的端面，既能控制接头的插入深度，也能承受管路内部压力带来的轴向推力，避免接头在承压状态下被推出基座；侧端的快插接口内部集成了弹性卡爪与端面密封圈，软管插入时只需要推到底部，卡爪就会自动卡紧软管外壁的环形纹路，内部的密封圈会紧贴软管外壁实现径向密封，拆卸时只需要按压接口端的释放环，卡爪张开后就可以直接拔出软管，不需要额外的工具辅助。

　　在实际选型应用中，这类接头常被用在气动控制回路的终端转向位置，比如气缸的进出气口连接、电磁阀组的汇流板引出端、设备内部气路的直角转向处，相比硬管弯折的方案，快插接头的连接方式可以吸收一部分管路的装配误差，降低硬管对接时的同轴度要求，也能在设备运行产生小幅振动时，通过接头与软管的配合缓冲振动应力，避免硬管连接长期受振出现焊缝开裂或者螺纹松动的问题。从安装边界来看，这款接头的法兰安装位需要预留足够的操作空间，底部插入端的长度决定了基座的安装孔深度不能小于插入端的有效长度，侧端快插接口的轴线方向需要预留至少30毫米的软管插拔操作空间，方便后期维护时拆卸软管；接头的整体外形做了圆滑过渡处理，没有尖锐的棱角，在设备内部布线布管时不会刮伤相邻的线缆或者软管表面，金属材质的主体结构可以承受常规气动系统0.8兆帕以内的工作压力，适配大部分工业气动设备的工作压力范围。

　　设计这类接头的三维模型时，需要重点关注几个关键尺寸的公差配合：首先是快插接口的内孔尺寸，要和对应规格软管的外径公差匹配，过大会导致密封不严漏气，过小则会导致软管插入困难甚至无法插到底；其次是底部插入端的密封槽尺寸，密封圈的压缩量要控制在合理范围，压缩量过大容易导致密封圈永久变形失效，压缩量不足则会出现渗漏；另外中部法兰的定位尺寸要和安装基座的孔位匹配，保证安装后接头不会出现径向晃动。在流道设计上，内部弯角的圆弧半径不能过小，否则会大幅增加流阻，同时流道内壁要做光滑处理，减少流体经过时的阻力损失，对于气动系统来说，更低的流阻意味着更少的压力损耗，能降低气源的功率消耗。这类快插接头相比传统的螺纹连接接头，在批量装配的产线上优势尤其明显，工人不需要做螺纹涂胶、旋拧、扭矩校验这些工序，只需要对准孔位插入、接好软管就完成安装，能大幅提升装配效率，同时快插结构的密封一致性更好，不会因为工人旋拧扭矩的差异导致密封失效或者螺纹滑牙的问题，在设备后期维护时，也不需要把整个接头从基座上拆下来，只需要更换损坏的软管就可以，降低了维护的配件成本。
