管道对接用凸缘刚性连接结构

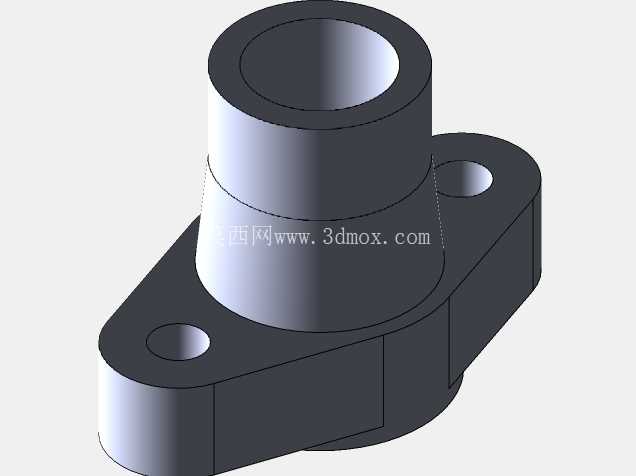

　　在工业流体输送、液压传动、真空管路布设的现场作业场景里，这类刚性凸缘对接结构是实现两段同管径管路稳固连通的核心基础零件，区别于快插、卡套等可拆卸快接结构，它的连接刚性更强，密封面配合精度更高，能承受更高的管路内压与径向载荷，在中高压液压站油路、化工介质输送管线、真空设备气路的固定管段对接环节应用十分普遍。从结构设计逻辑来看，该对接件采用对称式双凸缘结构，两端为等径圆柱插接段，中间是带安装孔的圆盘状凸缘台，两段对接件的凸缘端面完全贴合后，通过沿凸缘圆周均布的紧固件锁紧，即可实现两段管路的同轴固定，插接段与管路内壁采用间隙配合设计，装配时可在插接段外壁缠绕密封填料或是加装密封垫圈，填补配合间隙避免介质渗漏。

　　设计过程中首先要保证两端插接段的同轴度公差，若同轴度偏差超过0.05mm，对接后两段管路会出现弯折拐点，介质流经时会产生额外的流阻损失，长期带压运行还会在弯折位置形成应力集中，引发管路振动甚至焊缝开裂的问题。凸缘盘的厚度设计需要匹配对应管路的额定工作压力，压力等级越高的应用场景，凸缘盘的厚度需要相应增加，避免紧固件锁紧时凸缘盘发生翘曲变形，导致密封面贴合不严出现渗漏。凸缘盘上的安装孔采用沿圆周均匀排布的设计，孔位的位置度公差需要严格控制，保证对接时两个凸缘盘的孔位完全对正，紧固件穿装时不会出现别劲的情况，锁紧后各紧固件的受力能均匀分布在整个凸缘端面上，不会出现局部压合不实的问题。

　　从安装边界来看，这类对接结构的安装空间需要预留出凸缘盘外径加上紧固件扳手操作的空间，相比焊接式的管路对接，它不需要现场做焊接作业，装配难度更低，后期管路维护拆卸时也不需要切割管段，只需要松开紧固件即可分离两段管路，维护效率更高。在实际选型应用时，需要根据对接管路的通径匹配对应尺寸的接头，插接段的外径要与管路内径保持合理的配合公差，过松会导致密封难度加大，过紧则会造成装配困难，甚至插接时挤裂非金属材质的管路。凸缘盘的密封面采用精加工平面设计，表面粗糙度需要达到Ra1.6以下，保证密封垫圈受压后能完全填充密封面的微观间隙，在输送有腐蚀性的介质时，还可以在密封面位置加工密封槽，加装O型密封圈进一步提升密封性能。

　　这类对接结构在实际运行中，除了承受管路内压带来的轴向分离力，还要承受管路自身重量、介质流动冲击带来的径向载荷，因此凸缘盘与插接段的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，提升零件的整体抗疲劳强度，在长期带压运行的工况下也不会出现衔接位置断裂的问题。在三维建模过程中，需要重点校验凸缘安装孔的分布圆直径、插接段的长度尺寸、凸缘盘的外径尺寸与实际安装空间的匹配性，同时要模拟紧固件锁紧后的受力变形情况，确认凸缘盘的变形量在密封允许的范围内，避免实际加工装配后出现密封失效的问题。针对不同的应用场景，该结构还可以做适应性调整，比如在需要频繁拆卸的工位，可以在凸缘盘上加装定位销，提升重复装配的同轴度精度；在大管径高压力的应用场景，可以增加凸缘盘上的紧固件数量，提升整体连接强度。
