BA-1574/U转CR123A电池适配转接结构

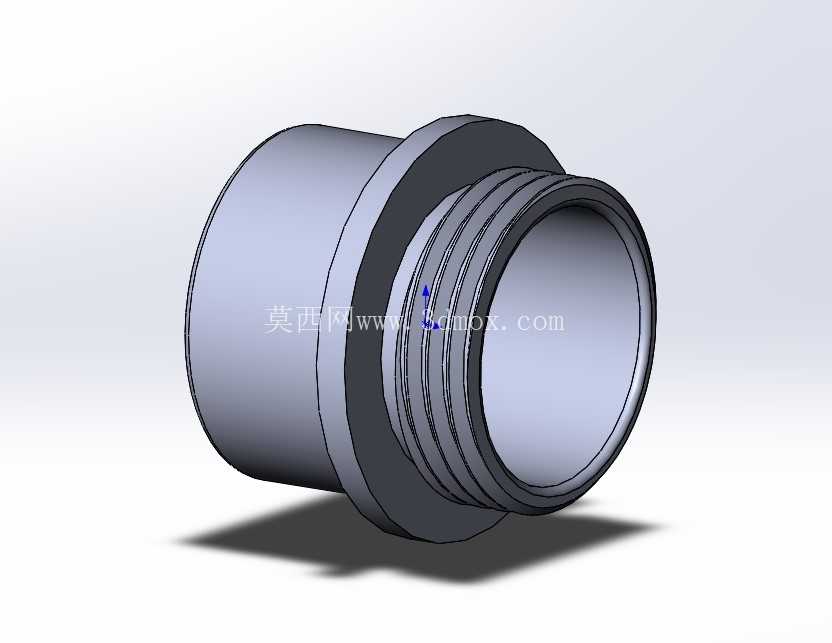

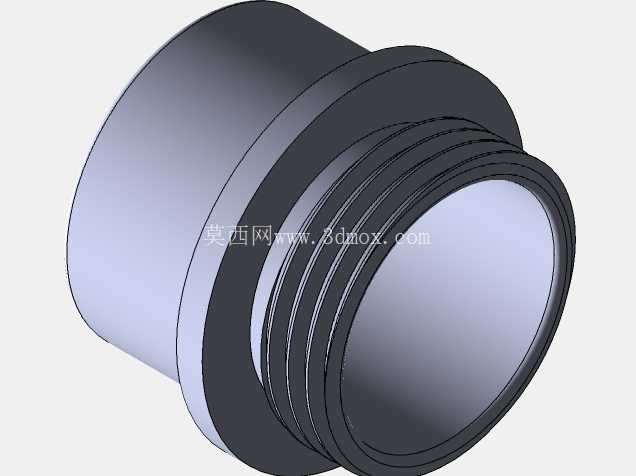

　　在户外便携电子设备、军用手持通讯终端、工业检测仪器的供电适配场景中，不同规格电池的尺寸差往往会带来仓体匹配问题，这款转接结构正是为解决BA-1574/U型电池与CR123A电池仓的兼容问题设计的。从结构形态上看，整体为同轴回转体结构，一端为大直径法兰限位结构，另一端为带外螺纹的插接段，中间通过阶梯轴肩完成轴向定位，设计时充分考虑了电池装入后的同轴度要求，避免电池装入后出现偏心导致的触点接触不良问题。

　　实际选型使用时，首先要确认安装边界：法兰端的外径要与原电池仓的限位台阶完全贴合，法兰端面作为轴向定位基准，装入后不会出现轴向窜动；带螺纹的一端外径与CR123A电池的标准外径保持一致，外螺纹的螺距、牙型完全匹配原电池仓的内锁紧结构，旋转锁紧后可以保证转接结构与仓体的可靠连接，不会因为设备晃动、跌落出现松脱。内壁的尺寸按照BA-1574/U电池的外径做公差配合设计，选用间隙配合的公差带，既可以保证电池顺利装入，又不会因为间隙过大导致电池在内部晃动，内壁靠近触点的一端做了倒角导向，方便电池快速对位装入，避免硬塞导致的电池外皮磨损或者触点变形。

　　设计思路上完全围绕可靠接触与便捷安装展开，没有多余的冗余结构，整体壁厚均匀，既保证了结构强度，又控制了整体重量，不会因为增加转接结构导致设备整体重量增加过多。法兰端的端面做了平面度处理，与电池仓台阶面贴合时可以保证密封性能，如果是在户外潮湿环境使用，配合仓体的密封圈可以达到基础的防水防尘要求，避免水汽进入仓体导致触点氧化。螺纹段的起始位置做了退刀槽与导向倒角，安装时可以快速对准螺纹牙，不会出现错牙、滑牙的问题，多次拆装也不会磨损螺纹结构，适配频繁更换电池的使用场景。

　　从功能特性来看，这款转接结构不需要额外的电路转换，纯机械结构的适配方式可靠性更高，不会出现电路转换带来的压降、接触电阻过大问题，电池装入后正负极触点可以直接与设备原触点对接，导电性能稳定，大电流放电时也不会出现发热异常的情况。结构材质选用常规的工程塑料或者轻质铝合金即可，若用于有绝缘要求的场景选用阻燃ABS材质，若需要更高的结构强度与散热性能则选用6061铝合金做硬质阳极氧化处理，表面耐磨不易刮花，长期使用也不会出现尺寸磨损导致的配合松动。

　　在实际装配验证中，要重点核对几个关键尺寸：一是整体的轴向长度，装入电池后要保证电池正负极的伸出量与原CR123A电池的伸出量一致，避免出现触点压合过紧导致的触点凹陷，或者压合量不足导致的接触断电；二是内壁的同轴度，要保证电池装入后中心与转接结构中心重合，避免触点偏位；三是法兰的厚度，要匹配原电池仓的锁紧间隙，保证仓盖拧紧后不会压得过紧或者压不紧。很多现场使用的老款手持设备原本设计使用CR123A电池，但在应急场景下只有BA-1574/U电池可用，这款转接结构就可以快速完成供电适配，不需要对设备本身做任何改装，直接装入即可使用，大幅提升了设备的电池兼容性，在应急抢险、野外作业、存量设备维保场景下有很高的实用价值。

　　建模过程中，回转体部分通过旋转凸台命令一次成型，螺纹部分如果是用于结构验证可以采用装饰螺纹线简化，如果是用于3D打印样件验证则需要画出实际的螺纹牙型，保证打印后的样件可以顺利拧入电池仓。法兰与筒体连接的位置做了圆角过渡，避免应力集中，在跌落冲击时不会出现连接处断裂的问题。内壁的边缘位置全部做了R0.5的圆角处理，没有尖锐毛刺，装入电池时不会刮伤电池外皮，避免出现电池短路的安全隐患。
