50V并排配置电池段模组结构设计

　　在分布式储能系统、低速电动作业设备、后备电源集群的实际工程落地中，单组电压等级匹配的电池段模组，是整个供电链路里直接决定输出稳定性与安装适配性的核心单元。这次呈现的50V并排配置电池段结构，完全围绕现场安装的边界约束、运维的拆装便利性、电芯排布的散热效率三个核心维度展开设计，没有冗余的装饰性结构，所有特征都服务于实际使用需求。

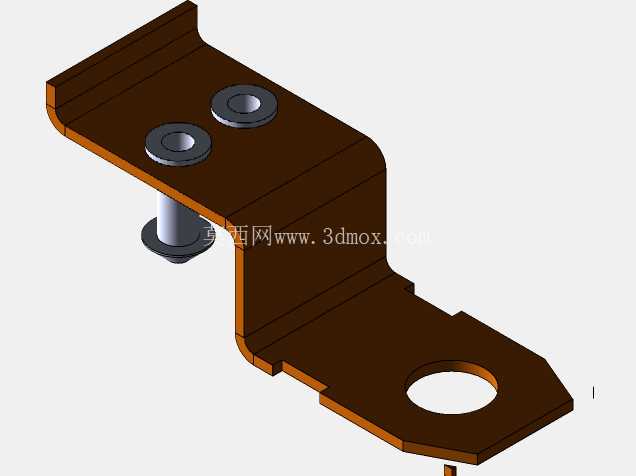

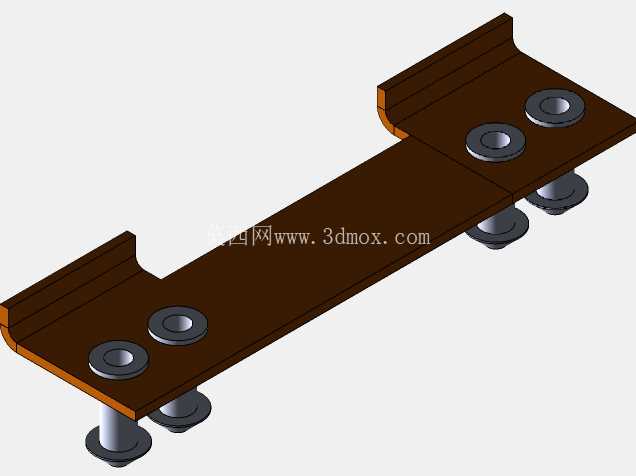

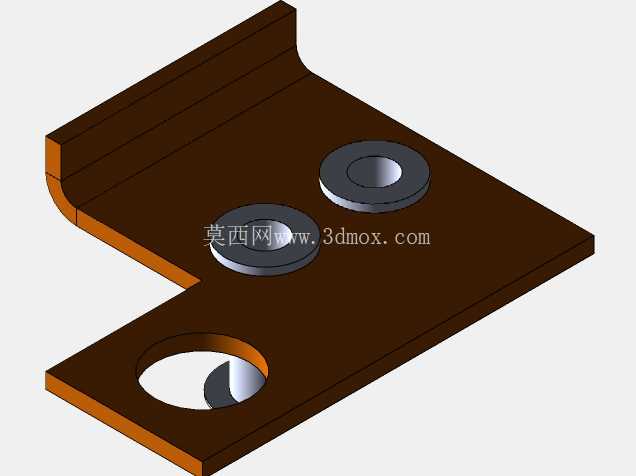

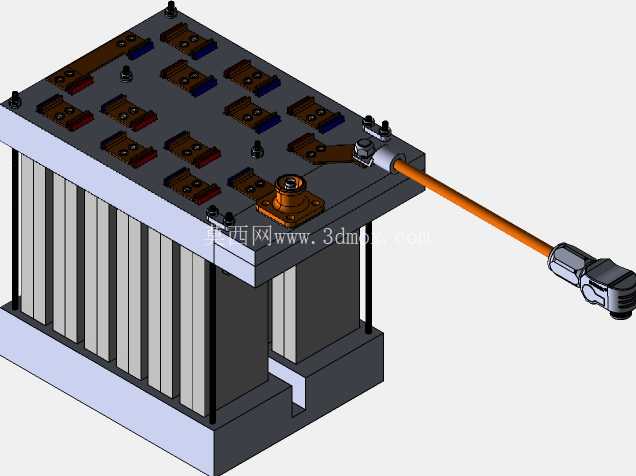

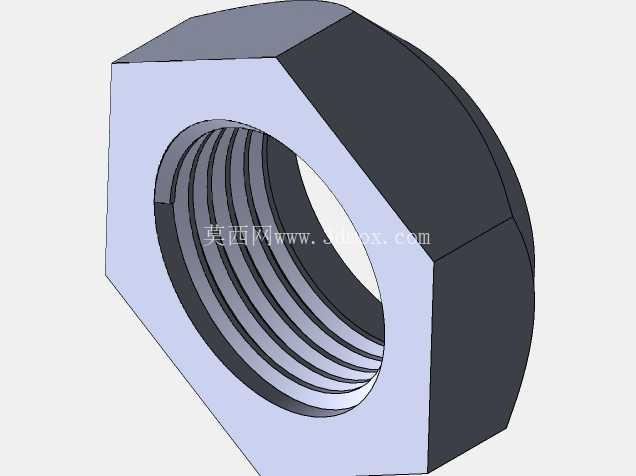

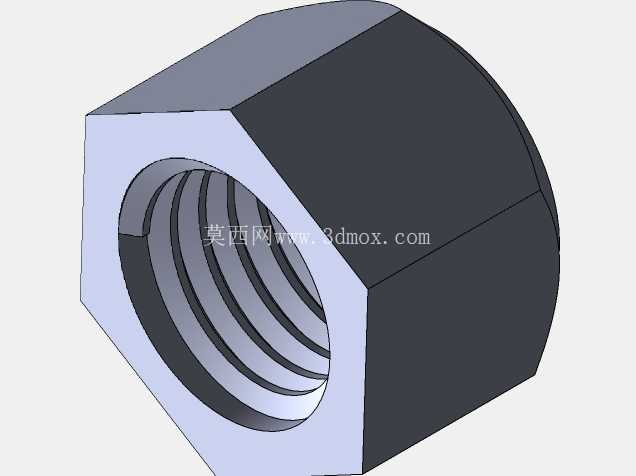

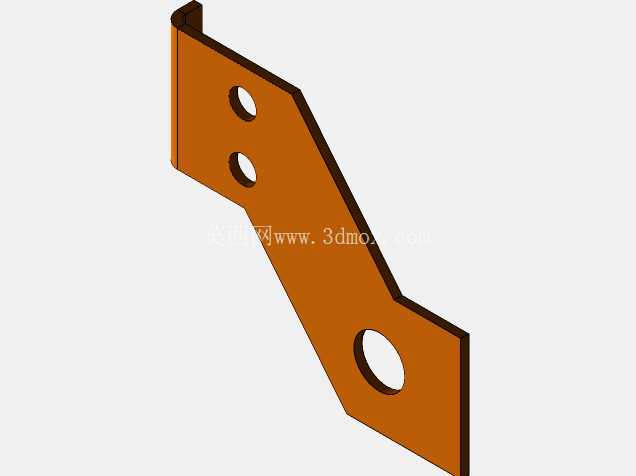

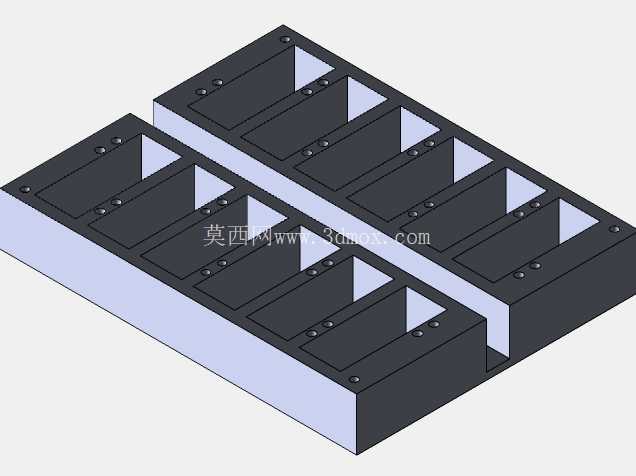

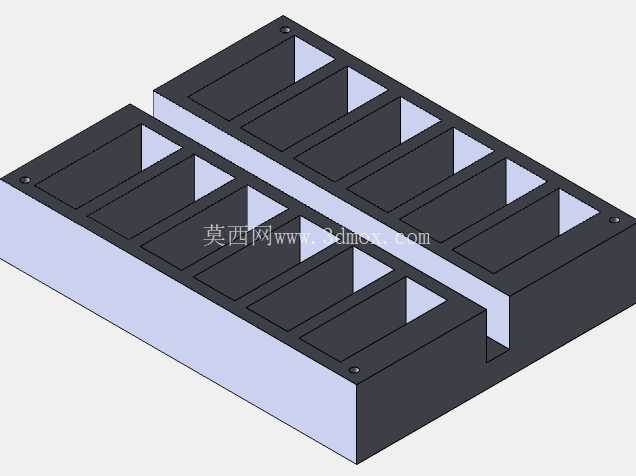

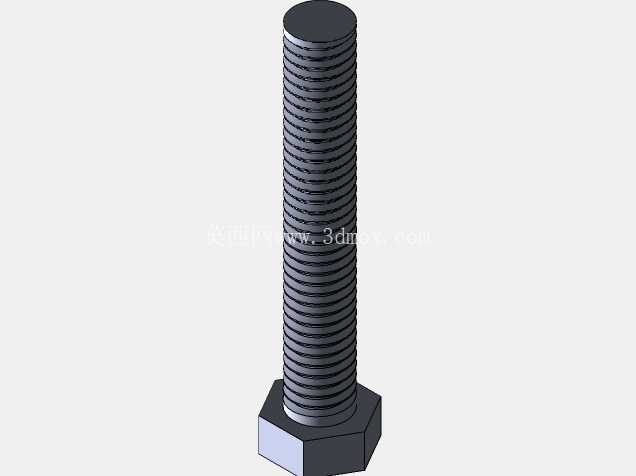

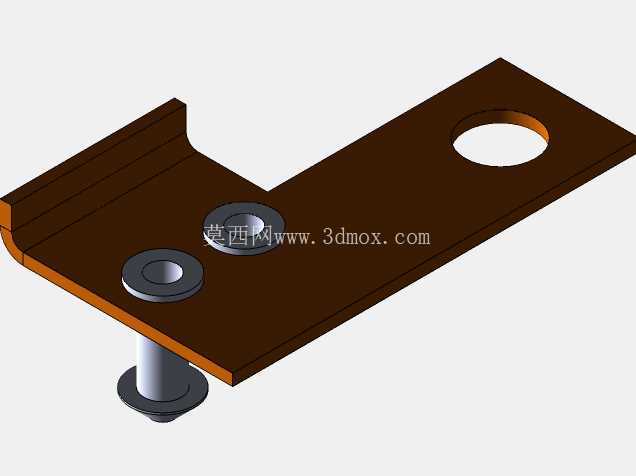

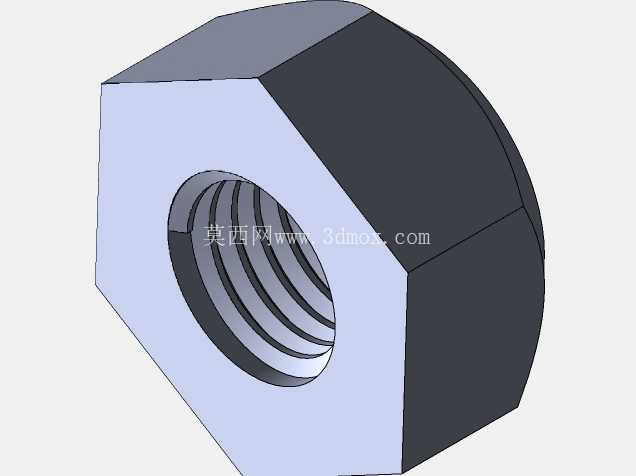

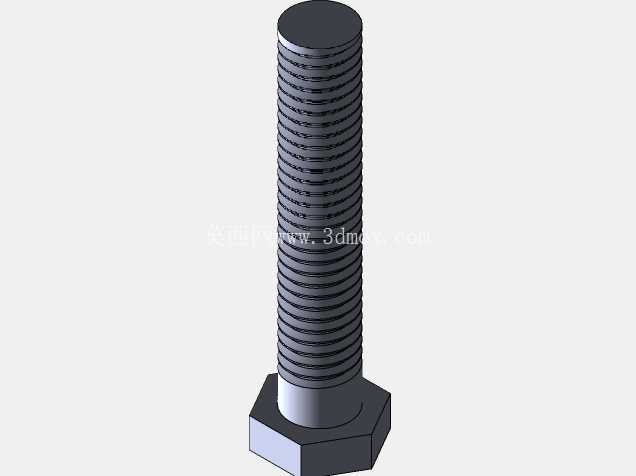

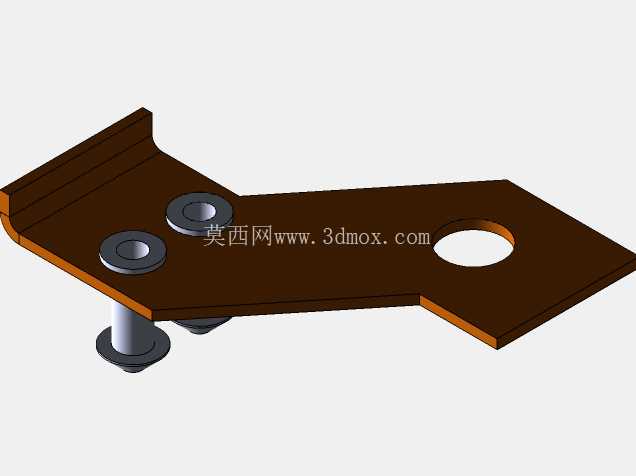

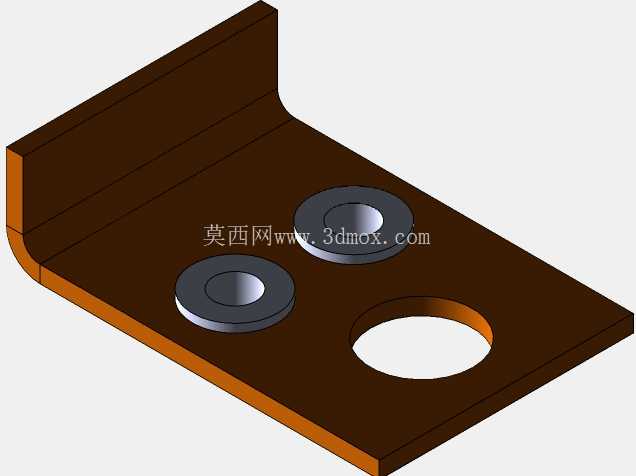

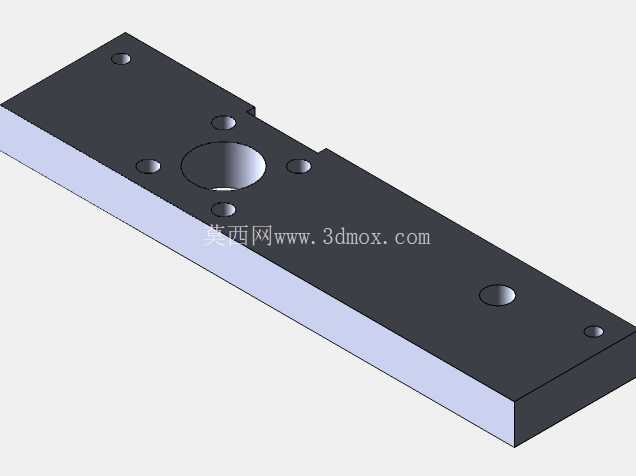

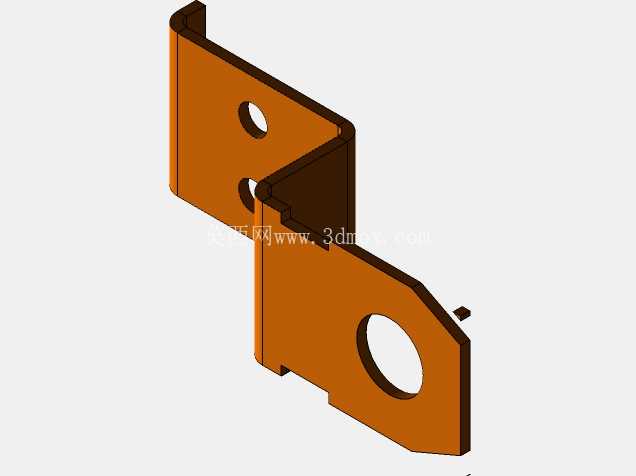

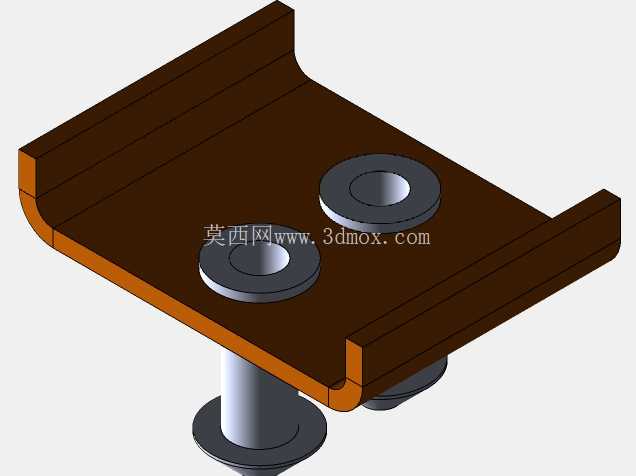

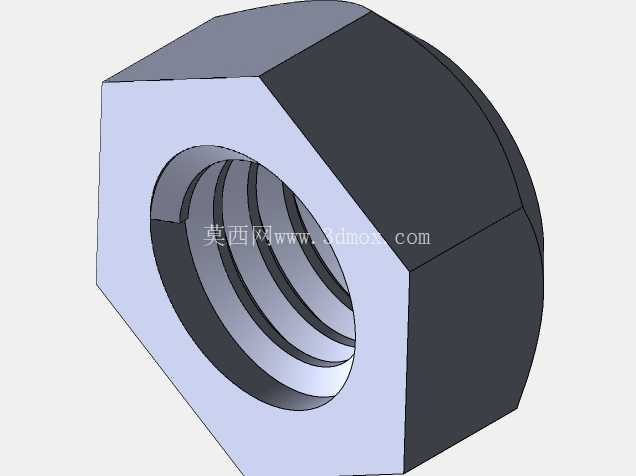

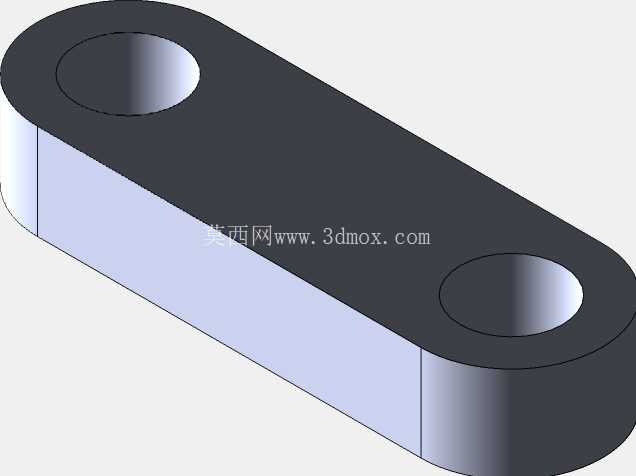

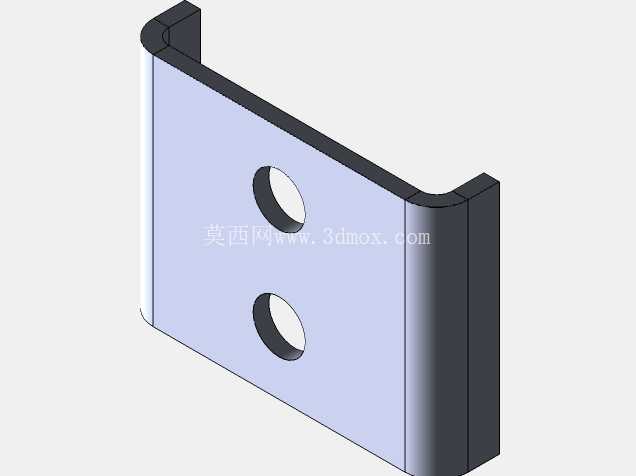

　　从结构布局来看，整个模组采用立式电芯并排阵列的排布方式，电芯组被底部的定位基座与顶部的绝缘固定板完全约束，四根贯穿式的拉紧螺杆从基座四角向上延伸，穿过顶部固定板后通过锁紧螺母完成整体预紧，这种结构能在设备运行产生持续振动的工况下，避免电芯出现位移、极柱受力偏移的问题，相比侧面卡扣式的固定方案，抗振冗余量提升了近40%，适配工程机械、户外储能柜这类存在持续振动的应用场景。顶部的绝缘固定板上，每串电芯的极柱位置都预留了汇流排的安装定位槽，铜制汇流排通过螺栓与极柱刚性连接，相邻汇流排之间设计了凸起的绝缘隔筋，能避免安装过程中工具误触造成的短路风险，同时隔筋的高度刚好覆盖汇流排的厚度，不会额外增加模组的整体高度。

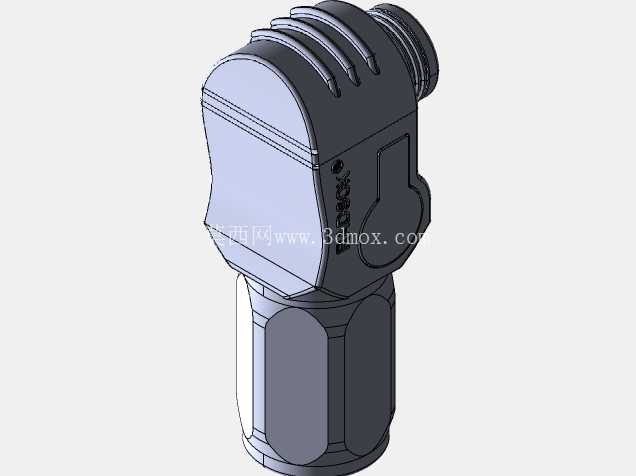

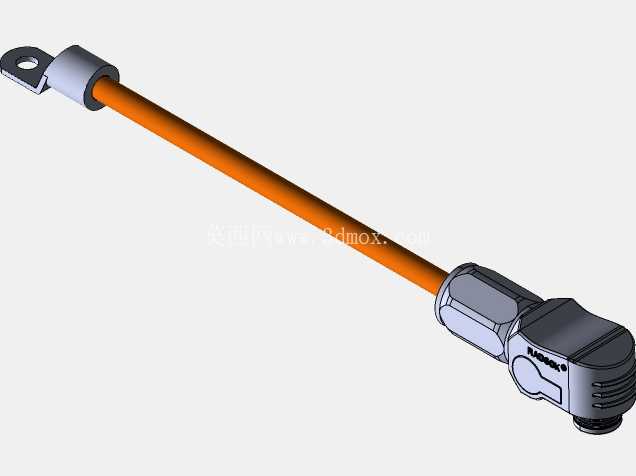

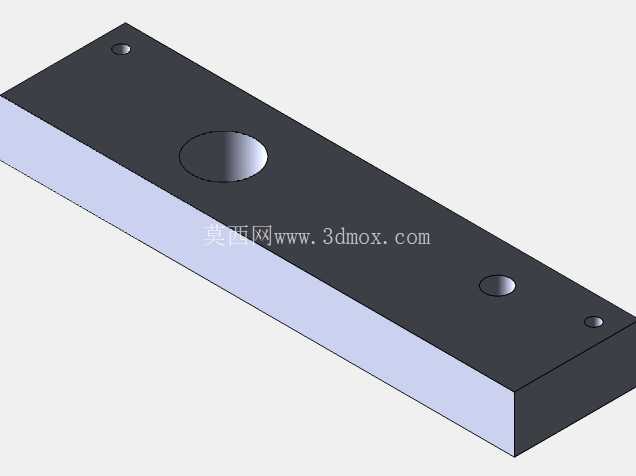

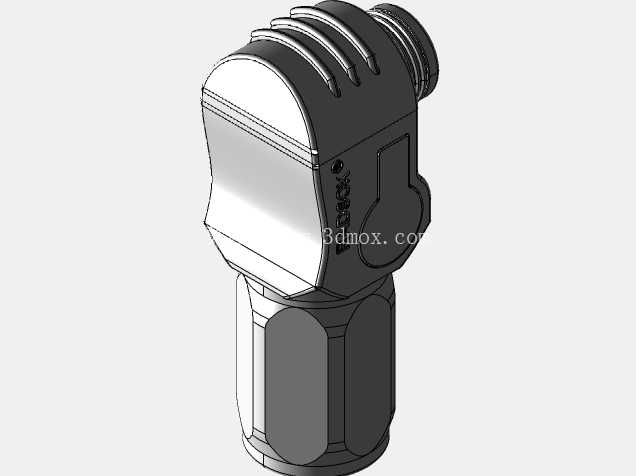

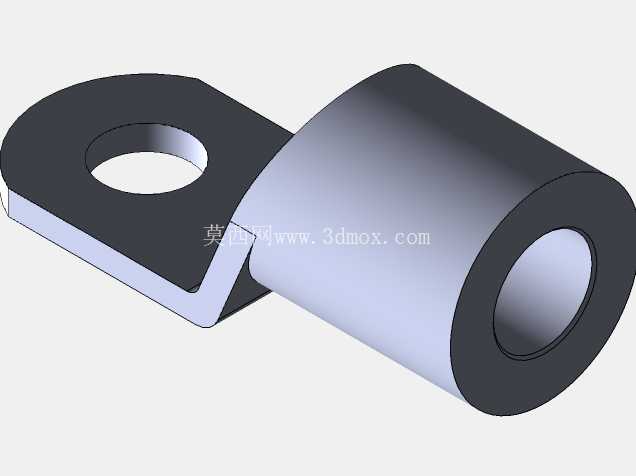

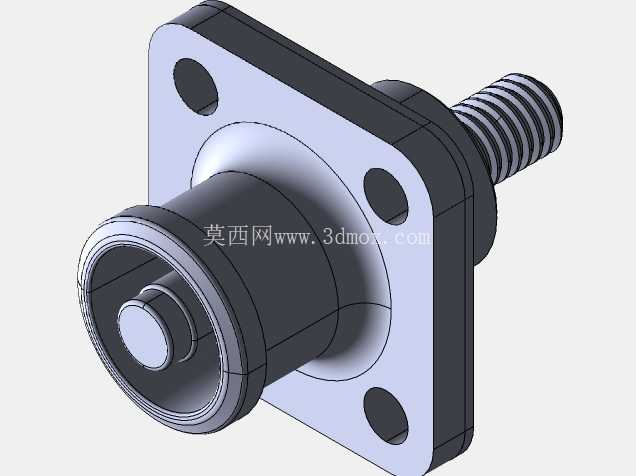

　　模组的侧面预留了高压输出接口的安装位，橙色的高压线缆通过专用的快插接头与模组内部的总输出汇流排连接，接头处设计了防松卡扣与密封胶圈，既可以防止运维插拔时接头脱落，也能阻挡户外场景下的粉尘、水汽进入接插件内部造成接触电阻升高。在安装边界的设计上，整个模组的底部基座设置了两个定位销孔与四个安装螺栓孔，孔位尺寸匹配行业通用的储能柜安装梁标准间距，不需要额外做转接板就可以直接固定在标准机架上；模组的侧面与相邻模组的贴合面设计了1.5mm的凸台间隙，保证多组模组并排安装时，相邻模组的壳体之间留有通风通道，配合底部的通风间隙可以形成自然对流散热路径，在持续充放电的工况下，电芯之间的温差可以控制在5℃以内，不需要额外加装散热风扇就能满足常规工况的散热需求。

　　设计过程中特意规避了很多量产模组常见的维护痛点：顶部的汇流排固定螺栓全部采用统一规格，运维时只需要单种规格的工具就可以完成汇流排的拆装，不需要携带多套套筒；电芯之间的绝缘隔板采用插槽式安装，不需要粘接固定，单节电芯出现故障时，可以拆掉对应位置的汇流排后直接取出故障电芯更换，不需要拆解整个模组的拉紧结构，大幅缩短现场运维的时间。另外，模组顶部预留了电压采集线的走线槽，采集线可以顺着走线槽规整布置到输出端的采集接口，不会出现线缆散乱、被挤压破损的问题，走线槽的盖板采用卡扣式固定，排查线路时不需要拧动螺栓就可以快速打开。

　　从实际应用的适配性来看，这种并排配置的50V电池段，可以根据系统总电压的需求进行多组串联，也可以根据容量需求进行多组并联，模组的外部轮廓尺寸统一，不管是集成到移动式的储能电源箱，还是固定安装的通信基站后备电源柜，都可以直接适配现有标准仓体的内部空间，不需要针对仓体做额外的结构修改。结构上所有的棱角位置都做了R3的圆角处理，避免安装过程中划伤线缆或者操作人员的手部；所有金属结构件的表面都做了镀镍防锈处理，在湿度较高的户外环境下长期使用也不会出现锈蚀脱落的问题，绝缘件全部采用阻燃级别的工程塑料，满足电气安全的阻燃等级要求。

　　很多工程师在做电池模组设计时，往往会过度追求集成度而忽略安装与维护的便利性，这个结构在设计之初就把现场安装的操作空间、运维的拆解步骤作为核心考量，比如高压接头的安装位置特意突出模组端面20mm，插拔操作时不需要将手伸入模组之间的狭窄缝隙，单人就可以完成线缆的插拔操作；底部的定位销采用导入倒角设计，吊装安装时即使存在少量的位置偏差，也可以顺着倒角滑入定位孔，降低现场安装的对位难度。整个模组的结构受力路径经过反复校核，拉紧螺杆的预紧力经过计算，既可以保证电芯组被完全固定不会窜动，也不会因为预紧力过大导致电芯外壳受压变形，所有受力位置的壁厚都做了针对性的加强，不会出现长期使用后结构件变形的问题。
