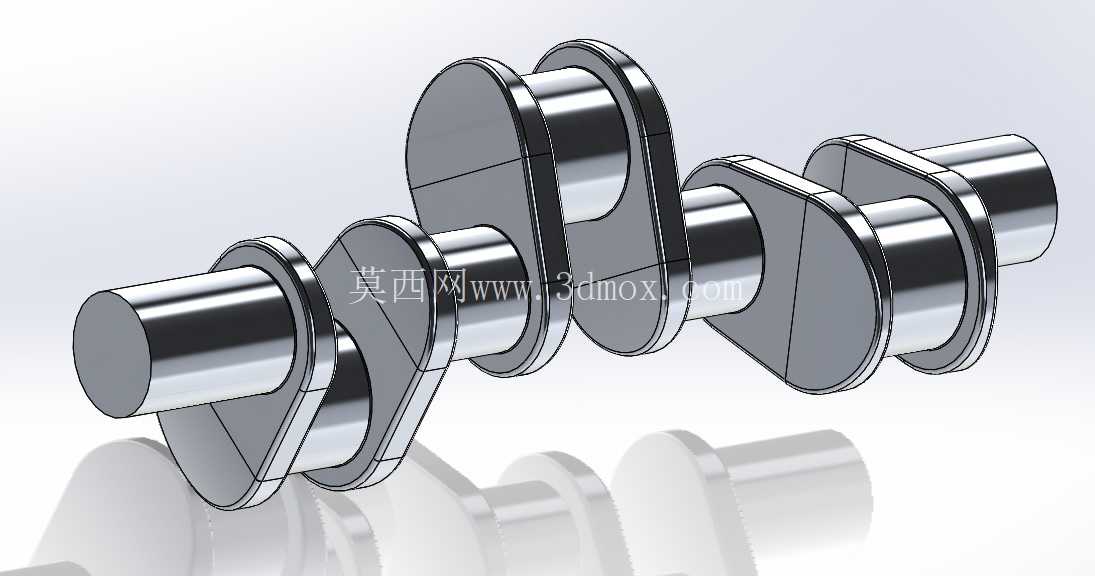

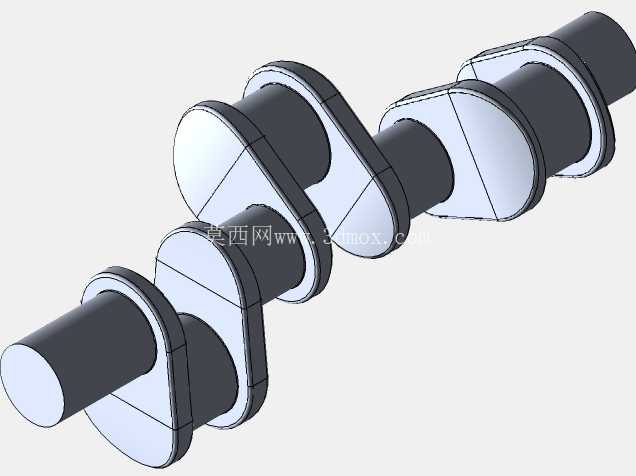

V型六缸发动机铝合金曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款针对V6布局动力单元设计的铝合金曲轴，适配夹角60度的V型六缸缸体排布，在乘用车动力、小型通用动力机组、高性能摩托艇动力单元等场景中都有对应的适配空间。不同于传统钢制锻压曲轴的设计逻辑，这款曲轴选用4032铝合金作为基体材料，在设计阶段就针对铝合金材料的屈服强度、疲劳极限做了结构补强，通过优化曲柄臂的过渡圆角、调整主轴颈与连杆轴颈的重叠量，在降低整体转动惯量的同时，保证高转速工况下的结构可靠性，适配高转速动力单元的响应需求。

　　从实际安装边界来看，这款曲轴的主轴颈同轴度公差控制在0.02mm以内，各连杆轴颈的相位角严格按照V6发动机的点火间隔做排布，相邻做功缸对应的连杆轴颈相位差匹配120度的点火间隔，保证动力输出的平顺性，减少运转过程中的扭转振动。曲轴两端的轴伸分别适配前端轮系安装与后端飞轮连接，前端轴颈预留油封安装位、正时驱动结构的定位键槽，后端法兰匹配飞轮的定位销孔与螺栓连接孔位，安装时可直接适配对应规格的V6缸体主轴承座，不需要额外做安装位的二次加工。

　　设计过程中，针对曲柄臂的外形做了轻量化的异形切削，在保证曲柄臂抗弯截面模量满足最大爆发压力承载要求的前提下，去除了非承载区域的多余材料，既降低了曲轴整体的自重，也减少了高速旋转时的不平衡量，后续做动平衡校正时，只需要在曲柄臂预设的去重孔位置做微量调整即可达到G2.5级的动平衡精度要求。各轴颈表面的粗糙度设计要求控制在Ra0.8以内，适配轴瓦的滑动摩擦工况，减少运转过程中的磨损量，延长动力单元的大修间隔。油道设计采用斜向交叉钻孔的结构，从主油道引入的压力润滑油可以通过曲轴内部的油道直接输送到各连杆轴颈位置，保证连杆轴承在高负荷工况下的润滑可靠性，避免出现干磨烧瓦的故障。

　　在实际应用场景中，这款轻量化铝合金曲轴更适配追求高转速响应的动力改装场景、小型轻量化动力机组场景，相比同规格的钢制曲轴，自重降低接近40%，发动机的转速攀升速度会有明显提升，同时曲轴自身的转动惯量降低后，动力输出的响应迟滞会大幅减小。需要注意的是，因为铝合金材料的热膨胀系数与钢制轴瓦存在差异，设计时已经在轴颈配合间隙上做了针对性补偿，安装时需要严格按照设计要求的配合公差选配轴瓦，避免热机状态下出现配合间隙过小导致的抱轴故障。另外曲轴的轴向定位采用中间主轴颈两侧的止推片结构，轴向窜动量控制在0.1-0.2mm之间，既保证曲轴受热膨胀时有足够的伸长空间，也避免轴向窜动过大导致的活塞偏磨、正时机构错位等问题。

　　从结构强度校核的角度，这款曲轴在设计阶段通过有限元分析模拟了最大爆发压力工况、最高转速工况下的应力分布，曲柄臂与轴颈过渡位置的最大应力低于4032铝合金的疲劳许用应力，安全系数满足1.6以上的设计要求，能够覆盖常规动力输出工况下的载荷需求。油道孔口位置做了倒角钝化处理，避免应力集中导致的油道开裂问题，所有的锐边都做了圆角倒钝处理，既避免安装过程中划伤轴瓦，也减少了应力集中点，提升曲轴的整体疲劳寿命。
