方形带柄金属网油炸篮厨具设计

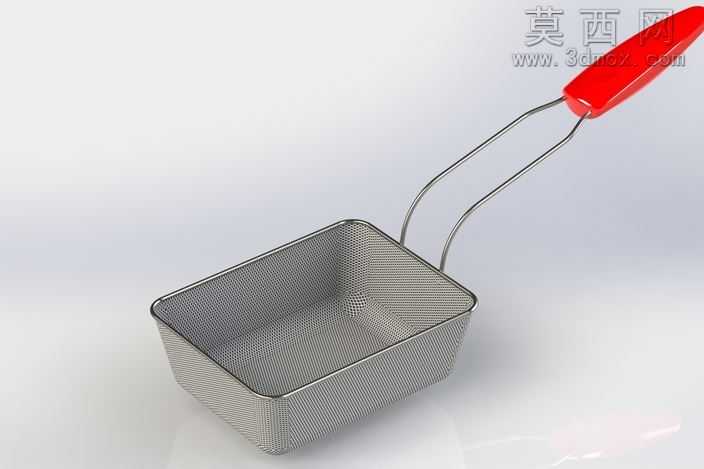

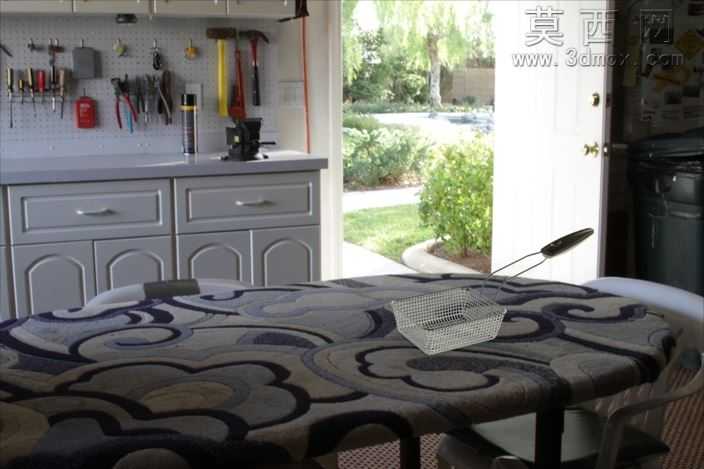

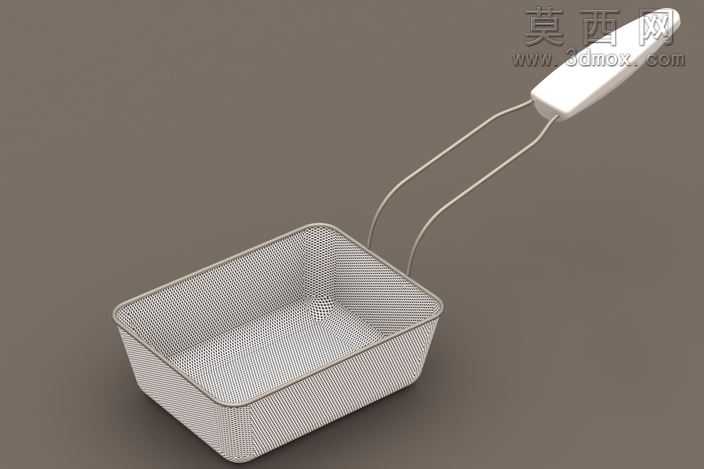

本作品为方形带柄油炸篮的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位绘制篮体的方形轮廓草图，通过薄壁拉伸命令构建篮体的基础边框，再通过阵列特征生成均匀排布的金属网孔结构，网孔的尺寸与排布间距经过反复校准，既保证沥油时的通透效率，又避免细小炸物从网孔中漏出。手柄部分采用双金属支杆加握持端的组合结构，支杆与篮体边框的连接位置做了圆角过渡处理，通过装配约束将支杆与篮体、握持端精准配合，确保整体结构的连接强度，避免使用过程中出现松脱晃动的问题。材质与渲染阶段，篮体金属部分赋予食品级不锈钢材质，调整材质的粗糙度与金属度参数，还原不锈钢细密的哑光金属质感，手柄握持端赋予耐高温食品级塑料材质，设置柔和的漫反射效果，模拟防滑握持面的触感。渲染场景采用中性灰色背景，搭配柔和的三点布光，主光从侧上方投射突出网篮的立体轮廓与网孔的通透层次，补光弱化阴影区域的死黑问题，轮廓光勾勒篮体与手柄的边缘线条，让整体渲染效果真实细腻，清晰展现产品的结构细节与材质特征。设计过程中充分考虑产品的实际使用场景，篮体的深度与长宽比例经过合理规划，既可以容纳足量的炸制食材，又能适配常见的商用及家用炸锅尺寸，手柄的长度经过人体工学测算，保证握持时手部与高温油面保持安全距离，握持端的造型贴合手部握持曲线，提升长时间操作的舒适度。网篮的边角全部做圆弧过渡处理，避免尖锐边角造成清洁划伤或者使用磕碰，整体结构无多余的拼接缝隙，便于使用后的清洗维护，符合厨房器具的卫生设计要求。
