复古多层环状户外防水壁灯三维设计

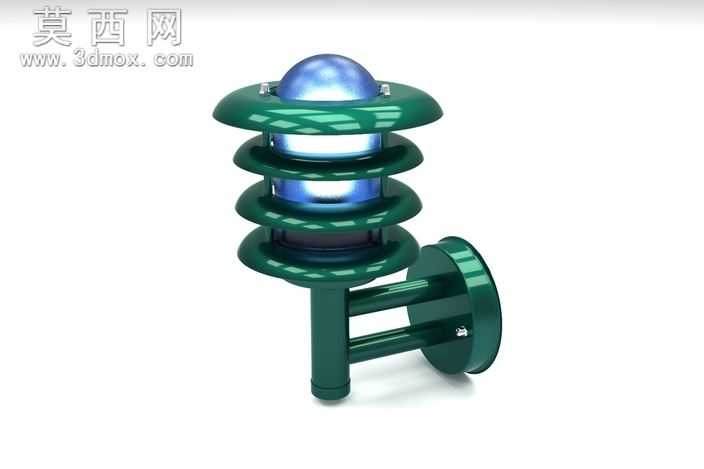

本款壁灯三维模型采用PTC Creo Elements完成全参数化建模，整体造型走复古工业风路线，核心结构分为墙装固定底座、弯折支撑臂、多层环状灯罩、内置发光腔体四个核心模块，建模过程中严格遵循五金灯具生产的尺寸公差标准，所有曲面均通过G2连续曲率校验，避免生产环节出现曲面褶皱、壁厚不均的问题。材质渲染阶段，外壳部分采用深墨绿色哑光金属烤漆材质，调整金属粗糙度参数至0.35、反射强度0.28，还原户外铸铝灯具的磨砂质感，同时在多层环状灯罩的边缘添加0.2mm的高光倒角，模拟五金件冲压封边的工艺细节；顶部球形透光罩采用半透明聚碳酸酯材质，设置折射参数1.58、透光率82%，内置发光源采用冷白色低电压光源，通过全局光照渲染模拟光线穿过多层环状间隙向外漫射的柔和光影效果，还原灯具点亮后的真实氛围感。结构设计上，墙装底座预留标准膨胀螺丝安装孔位，支撑臂采用双平行圆管结构，既提升整体承重强度，又避免单支撑臂长期使用出现歪斜变形的问题；四层环状灯罩采用等间距排布，每层环罩之间预留12mm的通风散热间隙，同时环罩边缘做向下倾斜5度的导水边，可在户外雨天快速排走积水，避免雨水渗入内部发光腔体，提升灯具的户外防水耐用性；内部发光腔体做密封卡槽设计，可适配低电压LED光源模组，走线隐藏在支撑臂的中空管道内，兼顾外观整洁度与用电安全性。设计思路围绕装饰性与实用性结合展开，区别于常规平板壁灯的单调造型，多层叠环的结构既可以对内部光源做防眩光处理，避免光线直射造成视觉不适，又能通过层叠的光影在墙面投射出层次丰富的环形光影，提升空间装饰氛围感，可适配庭院外墙、复古风室内走廊、主题餐厅墙面等多种安装场景，模型所有零件均做可拆分组装设计，可直接导出工程图用于开模生产，也可用于灯具方案展示、场景渲染素材使用。
