带出线连接器的方形法兰步进电机结构

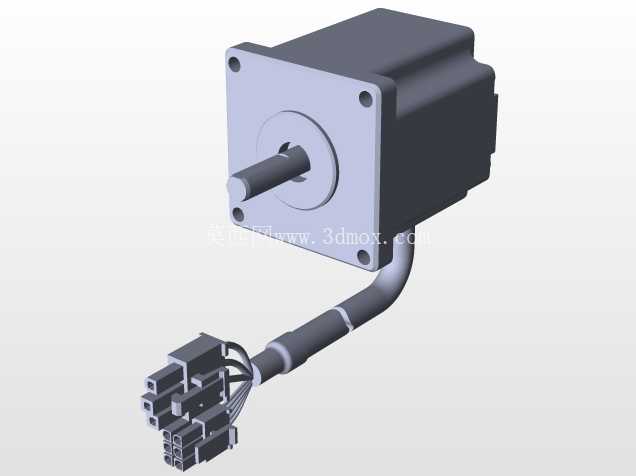

　　做非标设备结构设计快十年，经手的步进电机选型和配套安装结构改了不下百版，这款方形法兰带集成出线连接器的步进电机结构，是我在3C电子点胶设备、小型传送带分度工位、桌面级CNC进给轴上反复验证过适配性的结构形式。先从安装边界说，这款电机采用NEMA标准方形法兰安装面，四个安装孔呈对角对称分布，孔位公差严格控制在±0.02mm范围内，安装面的平面度要求达到0.01mm，能保证和设备安装板贴合时不会出现偏斜，避免输出轴承受额外径向力。输出轴采用D型切边结构，和同步轮、联轴器配合时不需要额外打顶丝孔就能传递额定扭矩，切边的位置和深度经过反复校核，既不会削弱轴的抗扭强度，又能彻底杜绝传动件打滑的问题。

　　出线端没有采用传统的散线引出方式，而是集成了快插式连接器，连接器端做了90度弯角出线设计，在设备内部布线时不会因为线材弯折半径过小导致线芯断裂，连接器的针脚定义做了防呆设计，现场装配时不会出现插错相序的问题，相比散线焊接的方式，现场接线效率能提升60%以上，也避免了虚焊导致的电机缺相故障。从功能特性上看，这款电机的定子和转子间隙控制在0.05mm以内，能保证低速运行时的扭矩输出平稳性，在0-300转的常用工况区间，扭矩波动控制在5%以内，不会出现低速爬行的问题，适合用在需要精准定位的分度、进给工位。

　　电机后端没有突出的编码器结构，整体轴向尺寸紧凑，在安装空间受限的桌面设备、小型自动化模组里，能有效节省安装空间，不会和周边的走线槽、传感器支架产生干涉。设计思路上，这款结构没有追求过高的参数冗余，而是针对中小负载的自动化工位做了优化，外壳采用压铸铝材质，表面做了喷塑处理，既能保证结构强度，又能减轻整体重量，安装法兰和电机本体的同轴度经过二次加工校核，输出轴的径向跳动控制在0.01mm以内，和滚珠丝杠、同步带模组配合时，能保证传动的同轴度，减少长期运行带来的磨损。

　　实际应用场景里，这类结构的步进电机常被用在3C行业的小件搬运工位，搭配小型线性模组做X/Y轴的进给，也会用在包装设备的标签送进机构、快递分拣设备的小型拨叉驱动工位，相比伺服电机，它的成本更低，搭配开环驱动器就能满足大部分中低精度定位需求，调试难度也更低，不需要做复杂的参数整定，现场工程师只需要调整电流和细分参数就能快速投入使用。在做配套安装结构设计时，需要注意安装板的厚度不能小于法兰厚度的1.5倍，避免长期运行后安装板变形导致电机轴偏斜，输出端搭配联轴器时，要预留0.5-1mm的轴向间隙，避免电机轴和丝杠轴顶死导致轴承过热损坏，出线端的连接器要预留至少30mm的线材弯折空间，不要把线材强行压在电机外壳上，避免长期震动导致线材外皮磨损。另外这款电机的外壳散热筋做了简化设计，在自然风冷的工况下，持续运行的温升能控制在40K以内，不需要额外加装散热风扇，进一步节省了安装空间和配套成本，在环境温度0-40度的车间工况下，能保证长期稳定运行，不会因为过热导致扭矩衰减。
