带同步带轮输出端的步进电机结构设计

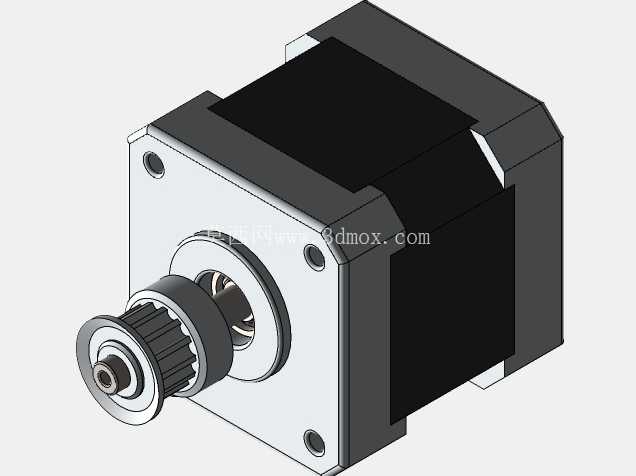

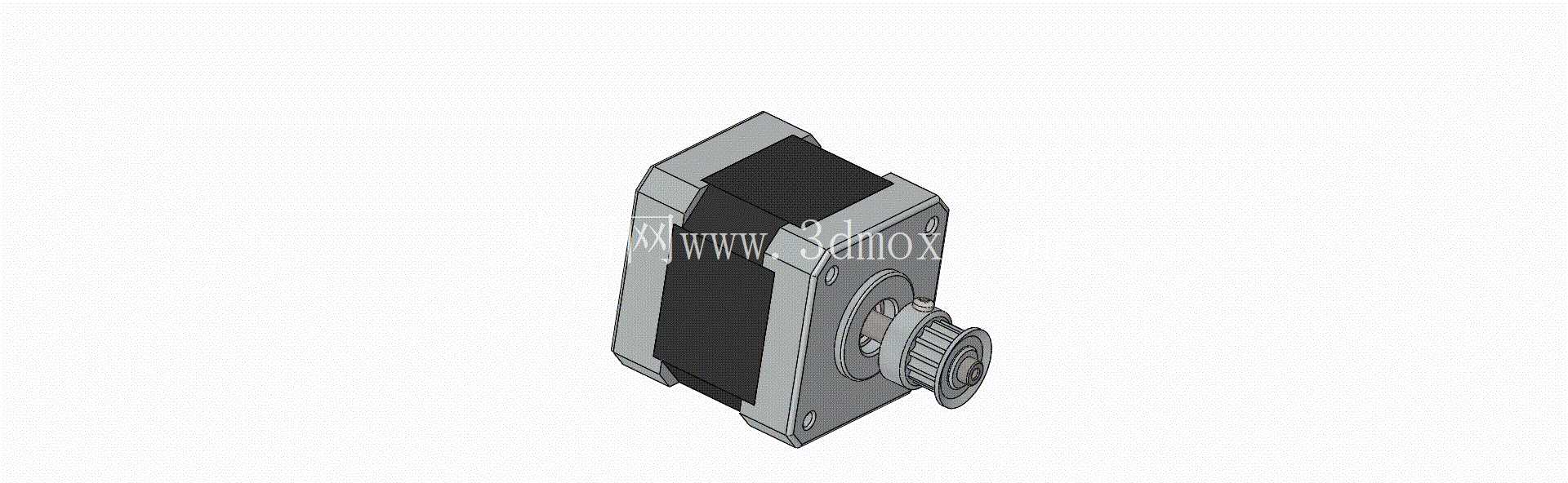

　　这款步进电机的输出端直接集成了同步带轮结构，在小型自动化设备的传动链路里，这种设计能省去额外的联轴器安装环节，直接对接同步带完成动力传递，常见于3D打印机的进给轴传动、小型桌面贴标机的送料机构、实验室自动化分液设备的位移驱动单元里，相比额外加装带轮的方案，能压缩整个传动组件的轴向安装尺寸，给设备内部的其他元器件留出更多排布空间。从结构设计逻辑来看，电机本体采用方形安装法兰，法兰面上预留了四个对称分布的安装通孔，安装时可以从法兰正面穿入螺栓直接固定在设备的安装立板上，也可以从背部配合螺母锁紧，适配两种不同的安装工位需求；电机主体的定子部分采用叠片式结构封装，外壳做了平整的切削处理，没有多余的凸起结构，方便在密集排布的多轴设备里并排安装，不会出现相邻电机外壳干涉的问题。

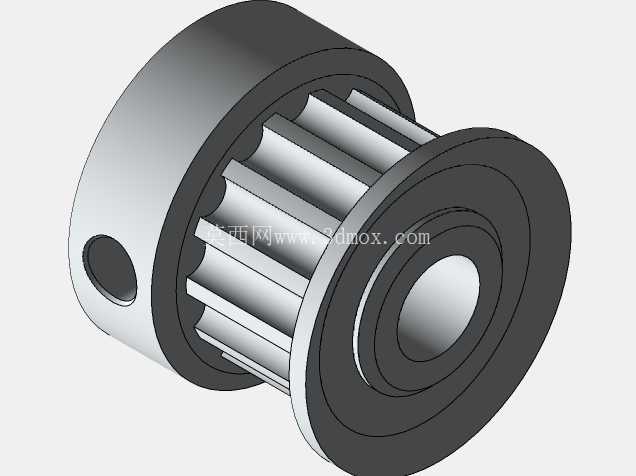

　　输出端的同步带轮和电机输出轴采用过盈配合加顶丝锁紧的固定方式，带轮的齿形适配常规的MXL型同步带，齿槽的加工精度控制在合理公差范围内，传动过程中能减少带齿和轮齿的啮合间隙，降低低速运行时的传动抖动，保证位移控制的重复定位精度。在安装边界的考量上，这款电机的轴向总长度从法兰安装面到带轮端面的尺寸控制得比较紧凑，径向尺寸以方形法兰的对角线为最大边界，安装时需要在带轮周边预留出同步带的弯曲绕行空间，同时要注意电机尾部的出线方向，预留足够的线缆弯折半径，避免线缆长期处于弯折疲劳状态出现断线问题。

　　从实际使用的功能特性来看，这种集成带轮的步进电机，在开环控制场景下就能满足多数轻载传动的需求，运行时的保持扭矩可以支撑常见的小型滑台往复运动、标签带牵引、小型工件的工位转位等动作，因为省去了联轴器的累积误差，传动的反向间隙更小，在频繁正反转的工况下，定位精度的保持性更好。设计过程中，针对带轮和输出轴的配合位置做了轴肩定位，带轮安装到位后会贴紧轴肩端面，不会在电机启停的瞬间出现轴向窜动，同时带轮的端面做了倒角处理，安装同步带时更容易套入，不会刮伤同步带的带基。

　　在设备选型匹配时，需要注意这款电机的安装孔位间距，和常规的42系列步进电机安装尺寸兼容，可以直接替换原有同规格的裸轴电机，只需要调整同步带的张紧度即可完成适配，不需要改动设备的原有安装板结构；电机的定子外壳平整面可以作为安装时的定位基准面，打表找正的时候可以直接靠在这个面上校准电机的安装同轴度，减少安装调试的时间。在实际的传动场景里，这种电机搭配同步带使用时，带轮的节圆直径决定了传动比，不需要额外搭配减速箱就能实现合适的进给分辨率，对于成本敏感的小型自动化设备来说，能减少传动链路的零部件数量，降低整体的装配复杂度，同时减少故障点，提升设备的长期运行稳定性。需要注意的是，因为带轮直接集成在输出轴上，安装时不能敲击带轮端面，否则会导致电机内部的轴承承受轴向冲击力，影响轴承的使用寿命，正确的安装方式是通过带轮的顶丝孔均匀锁紧，保证带轮和输出轴的同轴度，避免运行时出现带轮偏摆导致同步带磨损加快的问题。
