户外便携吐司加热装置两款结构设计

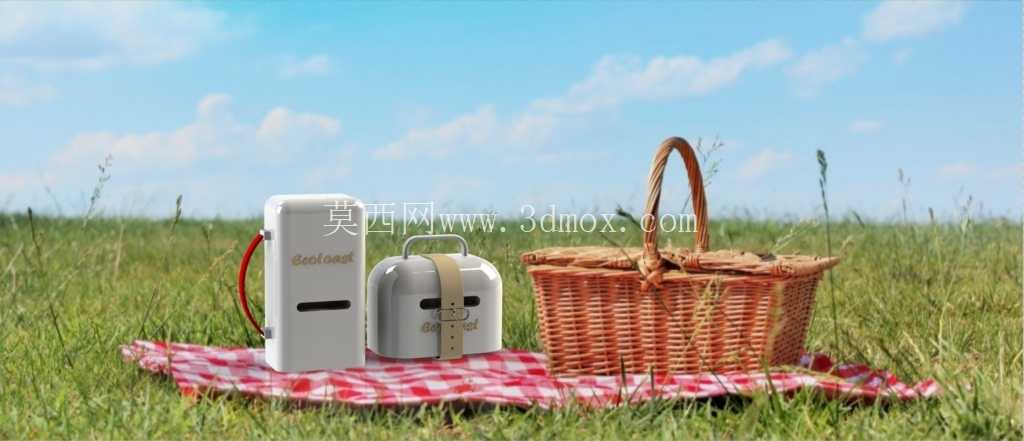

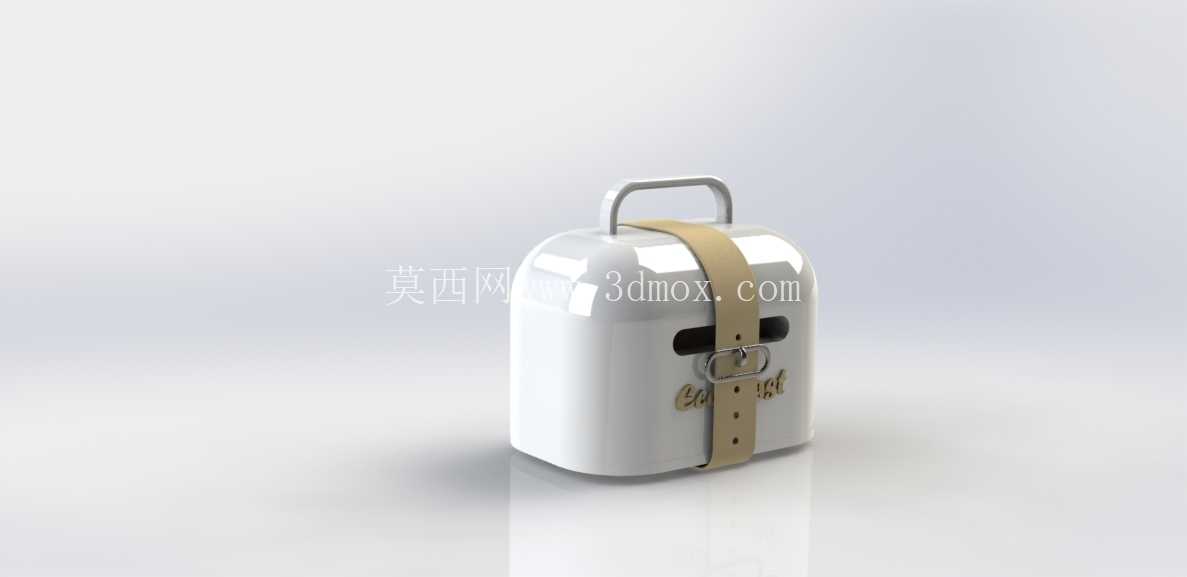

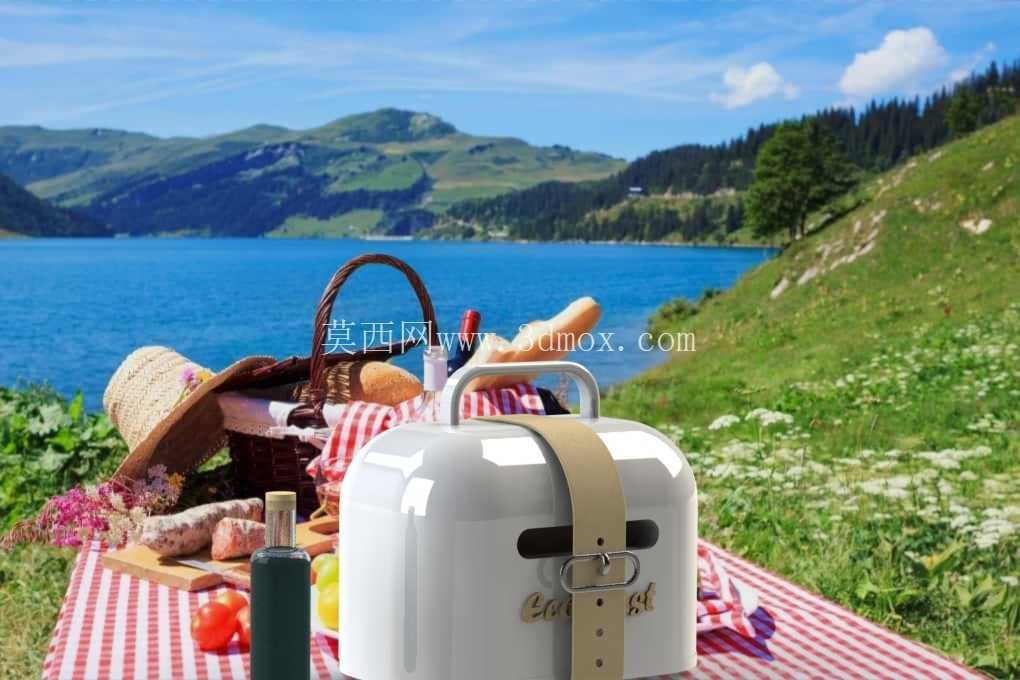

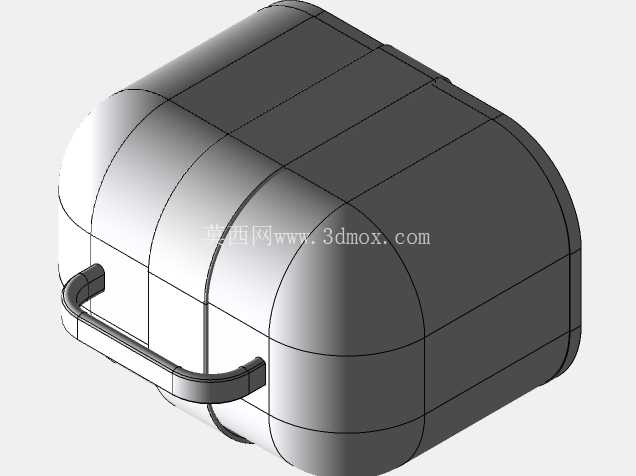

　　做户外便携厨具结构设计快八年，这类户外便携加热类产品的结构落地，最核心的矛盾点永远是便携性、加热效率、户外场景适配三者的平衡，这次的两款便携吐司加热装置，刚好踩中了户外野餐、短途露营这类轻户外场景的实际使用需求，没有做冗余的功能堆砌，每一处结构都对应实际使用中的痛点。先从实际应用场景说，这类产品的核心使用场景不是专业的重装露营，而是城市近郊的草坪野餐、自驾短途停靠的简餐制作、甚至是办公室工位的简餐加热，所以结构设计上完全没有走重型户外炉具的路线，两款产品都做了单手握持的尺寸边界，其中立式款的主体截面控制在70mm*80mm，整体高度210mm，侧边集成了隐藏式的弹性挂带，不用的时候可以直接挂在野餐篮的侧边提手上，不会占用篮内的食物存放空间，卧式款的尺寸更紧凑，整体长度160mm，截面是带圆角的方形，宽度100mm，顶部做了一体化的皮质提手，提手内部嵌了0.8mm厚的不锈钢支撑片，既保证提拿的时候不会因为壳体受热变形，也能在收纳的时候作为绑带的固定位，把配套的电源线束直接捆在提手下方，不会出现线材散落的情况。

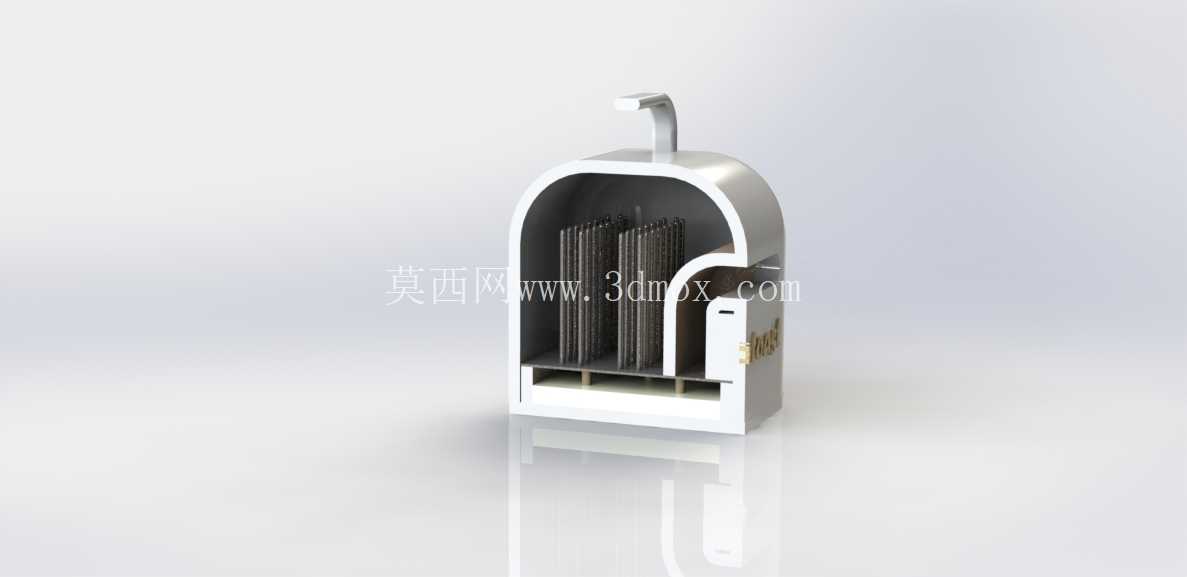

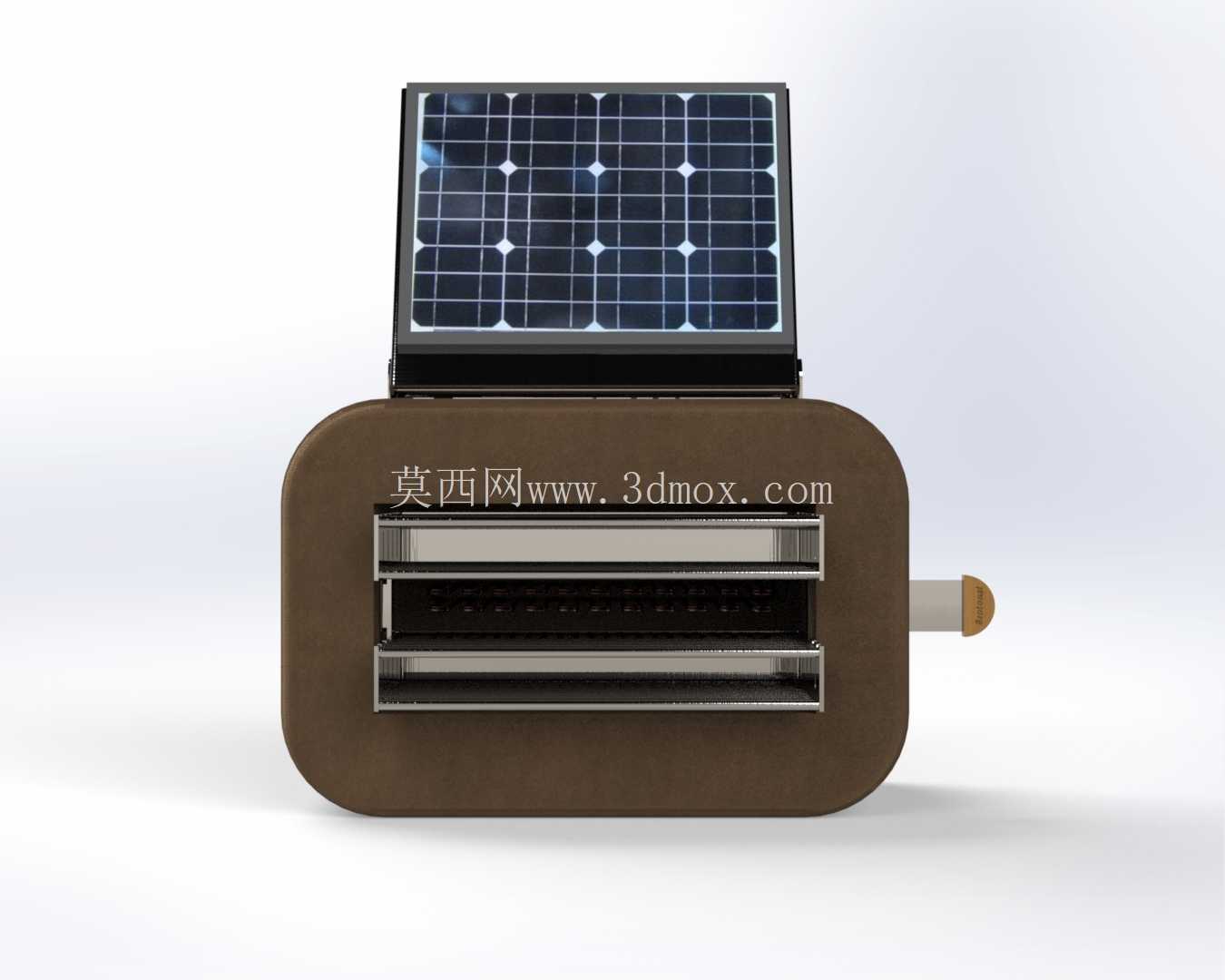

　　从功能特性来看，两款产品都针对吐司加热的实际需求做了结构优化，没有照搬家用吐司机的长槽结构，立式款做了单侧开口的竖向加热槽，槽内宽度控制在32mm，刚好可以容纳两片叠放的常规厚度吐司，或者一片带薄夹馅的三明治，槽口边缘做了12mm高的防烫翻边，翻边采用和壳体一体化的耐热PP材质，表面做了细密的防滑纹理，拿取的时候即使手部碰到翻边，也不会因为高温烫伤，加热组件的固定结构做了悬浮式设计，加热芯和外壳之间留了6mm的空气隔热层，配合内壁的铝箔反射层，既可以把热量集中反射到吐司表面，提升加热效率，也能把外壳的表面温度控制在45摄氏度以内，即使长时间连续加热，手持壳体也不会有灼痛感。卧式款则做了翻盖式的开合结构，上盖和底座之间用隐藏式的尼龙转轴连接，转轴的阻尼做了分段调校，打开角度可以在30度到120度之间任意停留，不用完全翻开就能放入吐司，合盖之后上盖内侧的弹性压片会把吐司压在加热面板上，避免因为户外放置不平稳导致吐司和加热面接触不均，出现局部烤焦或者部分没加热透的情况，压片的压力做了精准控制，不会把夹馅的吐司压得馅料溢出，同时也能保证吐司表面和加热面的贴合度，加热均匀性比无压结构提升40%左右。

　　设计思路上，两款产品都优先考虑了户外使用的容错性，首先是供电适配的结构预留，内部的变压模块做了灌封处理，防护等级达到IP54，即使户外使用的时候有少量露水、或者不小心溅到饮用水，也不会出现电路短路的问题，供电接口做了隐藏式的橡胶塞设计，不用的时候橡胶塞完全盖住Type-C供电口，避免灰尘、草屑进入接口导致接触不良。壳体的边角全部做了R8以上的圆角处理，一方面是避免放在野餐布上的时候勾扯布料，另一方面也能在产品不小心滑落的时候，通过圆角缓冲冲击力，降低壳体开裂的概率。立式款的侧边还做了一个隐藏式的抽拉接渣盘，接渣盘的深度15mm，加热过程中掉落的面包渣会全部落在接渣盘里，用完之后直接抽出来倒掉即可，不需要翻转设备清理，非常适合户外没有清洁条件的场景，接渣盘的卡扣做了防松设计，即使设备倒置或者晃动，接渣盘也不会自己滑出来。卧式款的底部做了四个嵌入式的硅胶防滑脚垫，脚垫突出壳体底面2mm，不管是放在野餐布、木质野餐台还是不太平整的岩石表面，都能保持稳定，不会轻易滑动。

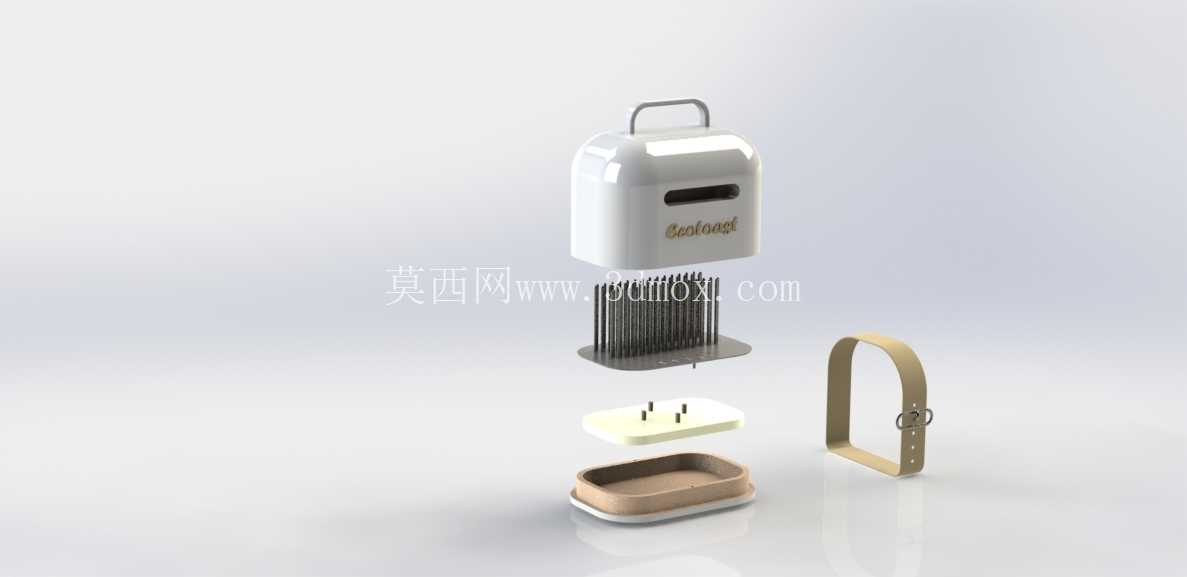

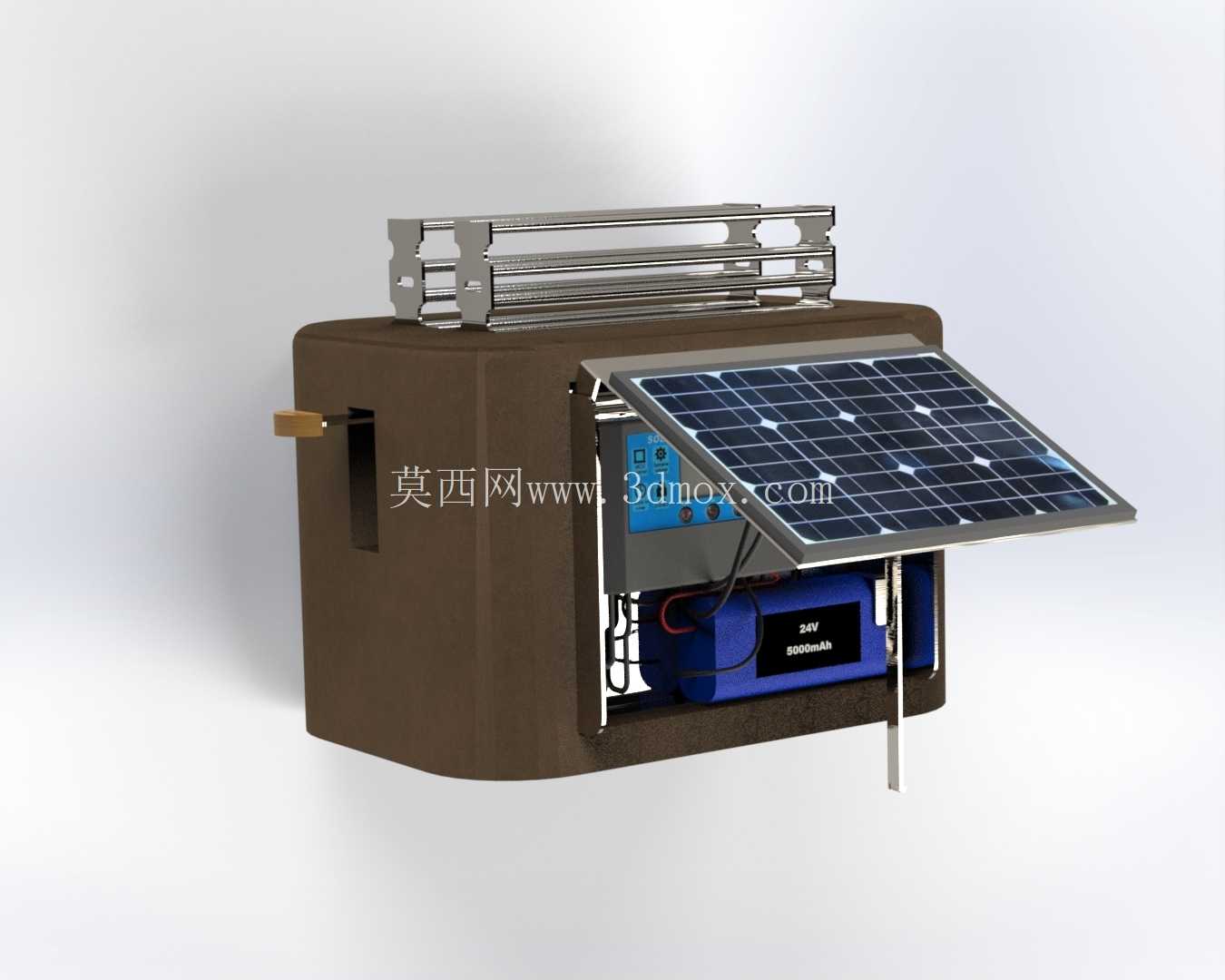

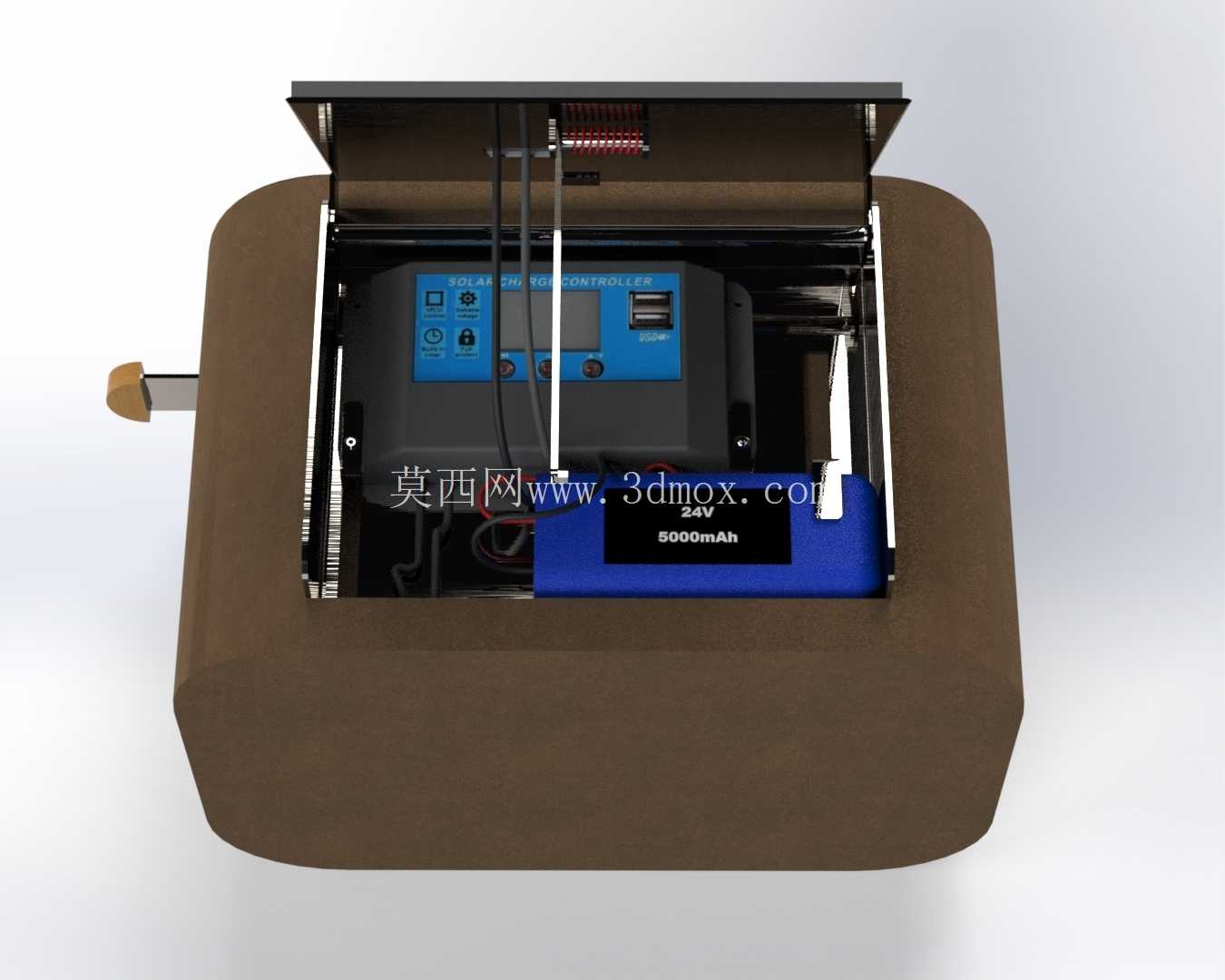

　　安装边界方面，两款产品的内部结构都做了模块化设计，变压模块、加热面板、控制电路板三个核心模块全部采用卡扣加少量螺丝的固定方式，没有用大量的胶接结构，后期如果出现部件损坏，不需要破坏壳体就能完成拆解更换，内部的走线全部走预设的走线槽，走线槽边缘做了圆角倒钝处理，不会因为长期使用磨损线材绝缘层，变压模块的安装位置特意远离加热面板，中间隔了两层隔热云母片，保证模块的工作温度始终在安全范围内，不会因为长期受热缩短使用寿命。电池仓的结构（如果是带内置电池的版本）做了独立的密封腔，和电路腔之间用密封胶圈隔离，即使电池出现漏液的情况，也不会腐蚀到其他电路部件。两款产品的外观都做了极简的设计，没有多余的装饰凸起，壳体表面采用哑光的耐热涂层，不容易沾指纹和油污，户外使用的时候即使沾了少量草屑或者污渍，用纸巾一擦就能干净，非常适合轻户外场景的使用需求，整体结构没有为了造型牺牲实用性，每一处结构细节都对应实际使用中可能遇到的问题，不管是结构设计从业者参考便携加热产品的隔热、固定结构，还是户外用品选型做适配参考，都有比较强的实际参考价值。
