从结构设计逻辑来看,整体采用全灌封方壳结构,外壳选用耐温绝缘的工程塑料材质,完全包裹内部的EI型硅钢片铁芯与漆包线绕组,这种设计首先解决了传统开敞式变压器绕组易积灰、易受潮湿环境侵蚀、引脚易受外力拉扯变形的问题,在有凝露、多粉尘的工业现场环境下,灌封结构能有效提升部件的绝缘可靠性,降低绕组间击穿、引脚漏电的故障概率;其次全封闭结构可以大幅降低变压器工作时的电磁外泄,减少对板载周边高精度信号采集电路、无线通讯模块的电磁干扰,这一点在带有微弱信号采集功能的智能仪表设计中尤为关键,很多时候板卡EMC测试不通过,根源就在于开敞式变压器的漏磁干扰了模拟信号回路。这款EI30规格的灌封式PCB变压器,是面向小功率低压供电场景开发的板载电能变换部件,日常选型中常出现在工业控制板卡、小型智能仪表、家用小功率电控模块的供电回路设计里,核心作用是将前端输入的交流市电转换为后端控制电路、信号采集电路适配的低压交流信号,部分场景下配合整流滤波电路可输出稳定低压直流,为板载芯片、继电器、信号模块提供匹配的供电能级。

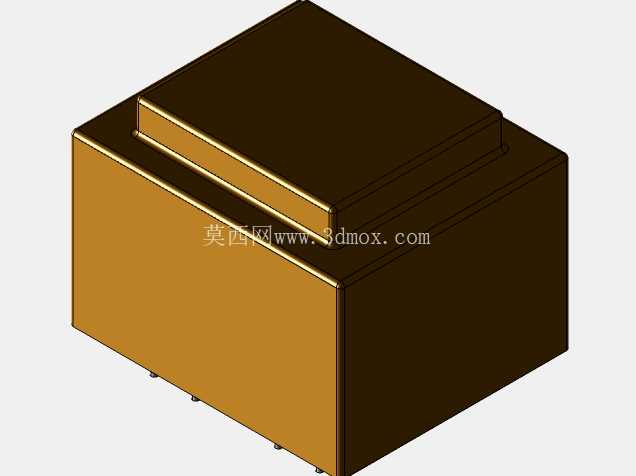

外形尺寸方面严格遵循EI30铁芯对应的行业通用安装边界,整体为规整的立方体结构,顶部带有阶梯式的定位凸台,这个凸台结构并非冗余设计,在自动化SMT贴片或者波峰焊工序中,凸台可以配合贴片机的吸嘴定位结构实现精准取料,也能在后续的外壳装配环节,和设备内壳的定位卡槽配合,限制变压器在板卡上的横向位移,避免设备运输过程中震动导致引脚脱焊。底部引出的直插式引脚严格按照PCB安装的标准间距排布,引脚长度适配常规1.6mm厚度PCB的波峰焊工艺要求,插装后引脚露出PCB背面的长度控制在1.2-1.5mm区间,既保证焊锡浸润的可靠性,又不会因为引脚过长导致焊盘之间连锡,也不会和PCB背面的走线、贴片元件产生干涉。
设计过程中对安装边界的考量覆盖了多数紧凑型板卡的布局需求,变压器本体的投影区域内没有向外突出的结构件,周边预留2mm的安全间距即可满足安规要求,不需要额外占用过多的板卡空间,对于空间受限的小型化电控设备来说,这种紧凑的尺寸设计可以有效压缩板卡的整体体积,帮助终端设备实现小型化设计。从实际使用的功能特性来看,这款灌封变压器的绕组采用分层绕制工艺,初级绕组与次级绕组之间设置有绝缘隔离层,满足电气安规中对加强绝缘的要求,初次级之间的耐压等级可以覆盖常规民用、工业低压设备的绝缘要求,不需要额外增加绝缘隔离片就能通过常规的安规测试。铁芯选用的是高导磁率的EI型硅钢片叠压结构,叠片紧密无松动,工作时的空载电流控制在较低水平,空载损耗小,长时间待机状态下的发热不明显,适合需要长期通电待机的智能设备使用。绕组的漆包线选用耐温等级匹配的漆包线,配合灌封胶的导热作用,工作时绕组产生的热量可以通过灌封胶均匀传导到外壳,再通过外壳散发到周边空气中,不会出现绕组局部过热导致绝缘老化加速的问题,在额定负载下的温升控制在安规要求的范围内,可以保证长期连续工作的寿命。
在结构细节处理上,外壳的合模缝位置做了平滑过渡处理,没有尖锐的飞边毛刺,自动化装配过程中不会刮伤周边的导线或者绝缘部件,底部引脚与外壳的结合位置做了密封处理,避免波峰焊过程中助焊剂蒸汽渗入变压器内部,污染绕组导致绝缘性能下降。很多工程师在做板载电源选型时,往往只关注功率参数和电压变比,忽略了结构安装边界和电磁兼容特性,这款变压器的设计刚好兼顾了这些容易被忽略的工程细节:规整的外形方便板卡布局时做元件排布,标准的引脚间距不需要单独定制PCB封装库,全灌封结构减少了生产过程中对变压器的额外防护处理工序,电磁屏蔽特性降低了后续EMC整改的工作量。在实际的设备装配环节,这款变压器既可以采用手工插装焊接,也可以适配自动化插装生产线的工艺要求,外壳顶部的平面可以供视觉定位系统识别抓取,不需要额外设计定制的吸嘴,能有效降低批量生产时的工艺成本。对于需要做小功率隔离供电的板卡设计来说,这种成熟结构的灌封PCB变压器不需要工程师自行设计变压器绕制参数、开模定制外壳,直接选用即可缩短产品的开发周期,同时成熟的量产工艺也能保证部件的一致性,减少批量生产时的品质波动。
