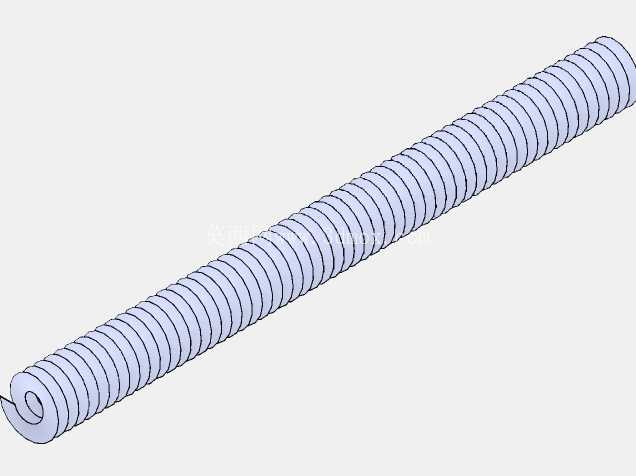

等距螺旋翅片散热结构三维数模

　　在换热设备、流体输送温控系统的结构设计场景中，这类带连续螺旋翅片的杆件结构是提升热交换效率的核心元件，日常选型建模时经常会遇到这类结构的参数化搭建需求。不同于平直翅片的间断式结构，连续螺旋缠绕的翅片能让流经表面的流体形成持续的旋流扰动，避免流体在壁面形成稳定的热边界层，同等通风或通流截面下，换热效率比普通平直肋片高出四成以上，在小型风冷换热、流体伴热保温的管路结构中应用十分广泛。

　　从实际使用场景来看，这类结构常作为换热芯体的基础单元，用在小型电源散热组件、小型流体加热器、精密设备的温控管路当中，也可作为柔性输送螺杆的基础原型，适配小颗粒物料的匀速输送工况。设计这类结构时，首先要明确核心的安装边界：基管内径为11.3mm，刚好适配常规10mm外径的流体管路或加热棒安装，基管外侧的翅片宽度为7.5mm，单侧向外延伸的肋高经过核算，既保证足够的换热面积，又不会因为肋片过长导致根部应力集中，在长期冷热交变工况下出现翅片脱落变形的问题。翅片厚度设定为0.5mm，是兼顾结构强度与材料成本的常用取值，过薄的翅片在缠绕加工时容易出现褶皱撕裂，过厚则会增加不必要的材料消耗，同时提升整体结构的重量。

　　建模逻辑上，这类结构不需要复杂的曲面拼接，核心是先确定螺旋线的驱动参数：整体有效工作高度为290mm，螺距固定为0.5mm，也就是说每一圈螺旋的轴向进给距离和翅片厚度保持一致，相邻翅片之间几乎没有轴向间隙，能在有限的轴向长度内排布最多的换热面积，同时避免大颗粒杂质卡在翅片缝隙当中。绘制时先在前视基准面搭建基管的截面草图，确定内径与基管壁厚的基础尺寸，再以基管的中心轴线为螺旋线的旋转中心，输入对应高度与螺距参数生成连续的螺旋引导线，随后在垂直于引导线的基准面上绘制翅片的截面轮廓，沿螺旋线扫描生成连续的翅片结构，端部的收尾处做圆弧收边处理，避免尖锐棱边在安装时划伤操作人员，也能减少流体在端部的流动阻力。

　　实际选型匹配时要注意，这类等距密螺距的螺旋结构，流体通过时的沿程阻力会比稀疏螺距的结构高一些，设计配套的风路或液路系统时，要预留足够的压头余量，避免出现流量不足导致换热效率不达标的问题。安装时基管两端通常采用焊接或快插接头与外部管路连接，翅片部分不承受额外的安装载荷，所有的结构受力都由内部的基管承担，因此建模时要注意基管与翅片的结合面要做完全的结合处理，模拟实际加工中的焊接或轧制贴合状态，避免后续做有限元热仿真时出现接触热阻计算偏差的问题。另外，0.5mm的等距螺距意味着每米长度的结构上会排布两千圈翅片，建模时不需要做额外的阵列简化，直接用扫描特征生成即可保证结构的连续性，导出工程图时也能准确标注翅片的密度参数，给后续的轧制或缠绕加工提供准确的尺寸依据。

　　在不同的应用场景下，这类结构的参数可以做针对性调整：如果用在含尘量较高的风冷场景，可以适当加大螺距到2-3mm，减少积灰堵塞的概率；如果用在高真空环境的换热场景，可以进一步缩小螺距提升换热面积，不过要注意核算翅片的结构刚度，避免在负压差下出现翅片变形倒伏的问题。端部的卷边结构除了安全防护的作用，也可以作为安装定位的基准面，和端盖的定位槽配合，保证整个螺旋结构在壳体内的同轴度，避免工作时出现翅片剐蹭壳体内壁的问题。
