分体式微型低水头水力涡轮结构设计

　　这款分体式微型水力涡轮的结构设计，核心瞄准分散式小水电的应用场景，针对山区小溪、丘陵小河、农田溪流这类水头低、流量波动大、没有条件建设大型挡水构筑物的点位开发，不需要配套大规模的引水渠、压力前池等土建工程，能够直接依托现有自然水流的落差完成能量转换，适合单户供电、小型野外监测站点供电、偏远村落微电网补能这类场景使用，避免了传统水电设备对高水头、大流量的硬性要求，也降低了小水电开发的生态扰动与土建成本。

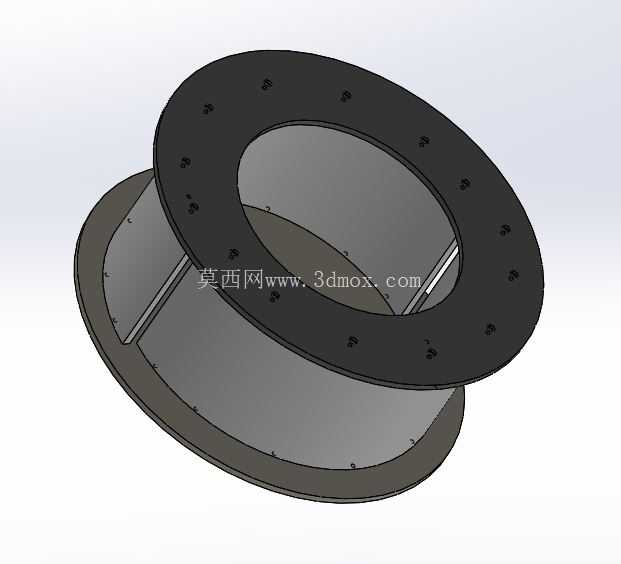

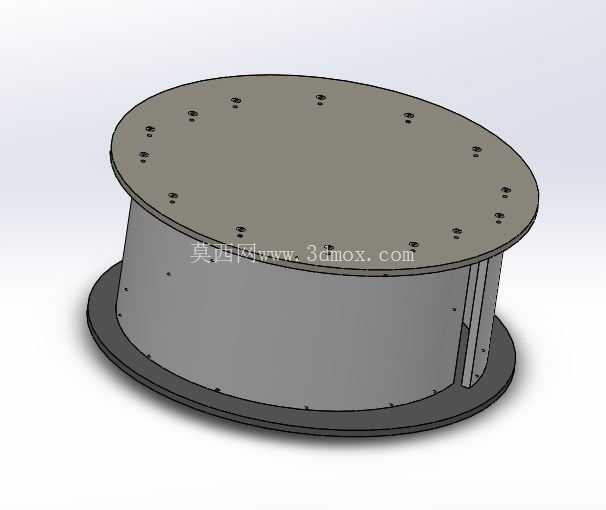

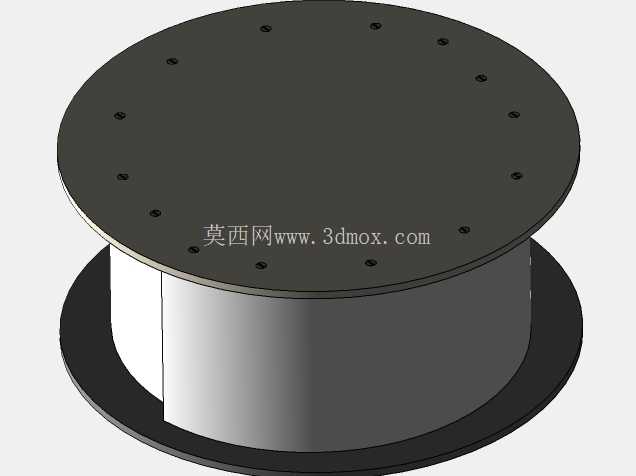

　　从结构功能来看，该涡轮采用上下分体的法兰式壳体设计，上下两段壳体通过带螺栓孔的环形法兰对接，法兰面沿周向均匀布置安装孔，既能够实现两段壳体的密封紧固，也可以直接将设备整体固定在预埋的安装基座或者输水管道的接口位置，安装时不需要额外制作复杂的连接支架，只要保证对接法兰的同轴度与端面密封即可，现场装配的难度很低，后期维护拆解时也不需要整体拆卸管路，只需要松开法兰螺栓就能取出内部的转轮与导流部件，清理流道内裹挟的泥沙、枯枝等杂物，适配野外溪流杂物较多的实际运行工况。

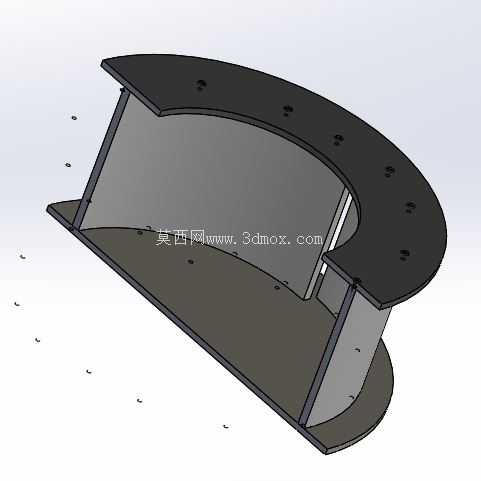

　　设计过程中优先考虑了低水头工况下的能量捕获效率，内部流道采用渐扩式的锥筒结构，水流从上端法兰入口进入后，顺着锥筒壁面导向内部的转轮叶片，内部设置的径向导流筋能够避免水流在筒体内形成旋流损耗，让水流以更优的冲角作用在转轮叶片上，尽可能将低流速水流的动能转换为转轮的旋转机械能，减少流道内的水力损失。上下法兰的尺寸做了匹配性设计，上端法兰的螺栓孔分布与常规输水管道的法兰标准兼容，下端法兰的尺寸略大于筒体直径，既能够提升设备安装后的结构稳定性，也可以在出口端起到稳流的作用，避免出水水流冲刷基座造成水土流失。

　　从安装边界来看，该设备的整体轴向尺寸较短，不需要预留很大的竖向安装空间，适合在溪流落差较小的位置布设，比如天然跌水、简易拦水堰的出水口位置，直接将设备上端对接堰体的出水孔，下端对准自然水道即可，不需要对原有河道做大规模的衬砌改造。筒体的壁厚设计兼顾了结构强度与轻量化要求，既能够承受水流冲击与运行过程中的振动载荷，也不会因为自重过大增加安装难度，法兰面的厚度经过校核，在螺栓紧固时不会发生翘曲变形，保证长期运行过程中的连接密封性，避免漏水造成的能量损失。

　　在实际选型适配时，这款涡轮可以根据不同点位的实际流量与水头差，匹配对应参数的转轮部件，外部的分体壳体结构具备通用性，不需要重新开模制作壳体，只需要调整内部转轮的叶片角度、流道宽度就可以适配不同的来流条件，降低了小批量生产的成本。设备的过流面做了顺滑过渡处理，没有突兀的结构棱角，既能够减少水力损失，也不容易缠绕水流中携带的纤维类杂物，降低运行过程中的堵塞概率，适合无人值守的野外运行场景，减少日常维护的频次。
