内燃机分体式连杆结构三维设计

　　在往复式动力机械的传动链路里，连杆是衔接曲柄与活塞的核心受力构件，这套分体式连杆结构的三维建模，完全围绕实际装机的工况需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能指向。从实际应用场景来看，这类连杆广泛适配小排量单缸内燃机、往复式压缩机以及部分小型柱塞泵的动力传输环节，工作过程中需要持续承受活塞往复运动带来的交变拉压载荷、瞬时冲击载荷，同时还要兼顾高速运动下的动平衡表现，因此结构设计上的每一处尺寸取舍都经过受力逻辑的推演。

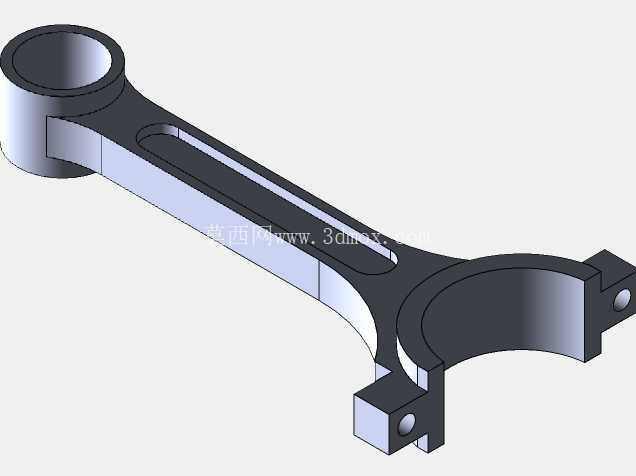

　　从结构功能特性来看，模型左端为整体式小头端，采用整圆环形结构，装机时内部压入耐磨铜衬套，通过活塞销与活塞组件铰接，工作过程中随活塞做上下往复运动，同时绕活塞销完成小角度摆动，因此小头端的内孔粗糙度、圆度公差都有严格要求，建模时特意保留了衬套安装的定位台阶，避免衬套工作过程中出现轴向窜动。杆身部分采用工字形截面设计，这一结构并非随意选择，而是在保证纵向抗弯、抗扭刚度的前提下，尽可能削减杆身的整体重量，降低高速往复运动产生的惯性力，杆身表面设置的长条形减重槽，同样是为了在不削弱核心受力截面强度的基础上，进一步优化构件的重量分布，减少曲柄旋转过程中的动不平衡量。

　　模型右端为分体式大头端，采用斜切口剖分结构，配套两个螺栓安装凸台，装机时大头端扣合在曲柄销上，通过高强度连杆螺栓完成上下轴瓦的锁紧，斜切口的设计能够有效缩小大头端的整体径向尺寸，方便活塞连杆组从气缸套内完成装配与拆卸，避免装配过程中大头端与气缸壁发生干涉。两个螺栓安装凸台的位置经过对称度校核，保证螺栓锁紧时轴瓦的受力均匀，不会出现偏磨导致的润滑失效。大头端的内孔同样预留了轴瓦安装的定位槽位，建模时还原了轴瓦的止口定位结构，防止轴瓦在工作过程中随曲柄销转动堵塞油孔。

　　从安装边界与尺寸适配逻辑来看，建模过程中严格遵循实际装机的尺寸链要求：小头端内孔直径与活塞销的配合公差带按照过渡配合设定，保证衬套压装后不会出现松旷；大头端内孔直径与曲柄销的配合间隙按照流体动压润滑的要求预留，保证工作过程中润滑油膜能够稳定形成；杆身的中心距严格匹配对应机型的活塞行程与曲柄半径，避免出现活塞撞顶或者压缩比偏差的问题；两个螺栓孔的中心距、螺栓孔的沉头深度都按照标准连杆螺栓的尺寸设定，保证螺栓锁紧后头部不会突出凸台表面，避免运动过程中与曲轴平衡块发生碰撞。

　　设计过程中还特意考虑了应力集中的规避问题：大小头端与杆身的衔接位置全部采用大圆角过渡，避免交变载荷作用下在衔接位置产生应力集中导致疲劳断裂；减重槽的边缘全部做倒钝处理，不会出现锐边导致的应力集中点；大头端剖分面的位置特意避开了最大受力截面，保证剖分面位置不会在工作过程中出现过大的剪切应力。整个模型的几何特征完全还原实际加工的工艺要求，没有无法落地的异形结构，所有的孔位、凸台、槽位都对应明确的加工工序，能够直接用于后续的工程图导出、数控加工编程或者运动仿真分析，导入动力学仿真软件后可以直接添加运动副约束，模拟不同转速下连杆的受力变形、惯性力变化，为后续的结构优化提供基础的数模支撑。
