螺旋式水动能转换机械结构设计

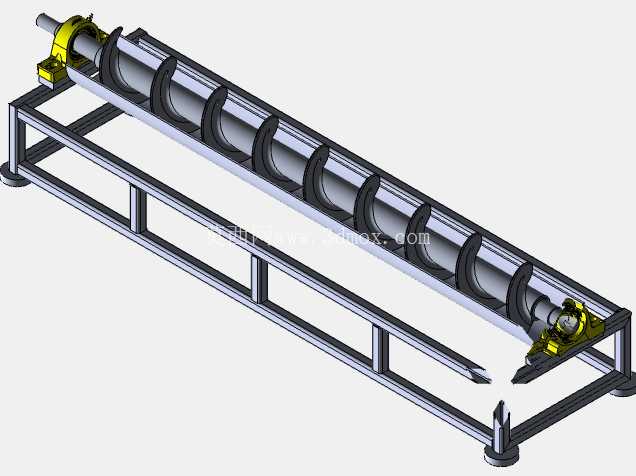

　　在小型分布式水能利用场景中，这类螺旋式水动能转换装置常被部署在低水头、大流量的自然溪流、农田灌溉渠或者工业尾水排放段，不需要修建高坝蓄水，仅依托自然水位差带来的水流势能与动能，就能完成能量转换，为周边小型发电装置、农用提水设备或者低转速作业机具提供动力输出。从结构设计逻辑来看，整套装置采用卧式长轴布局，核心做功部件为连续螺旋叶片结构，叶片与中心轴刚性连接，两端配置带密封结构的轴承座组件，轴承座通过螺栓固定在整体焊接式型钢机架上，机架采用矩形钢管拼焊成型，底部设置可调式支撑脚，能够适配不平整的安装基面，降低现场安装的基础施工成本。

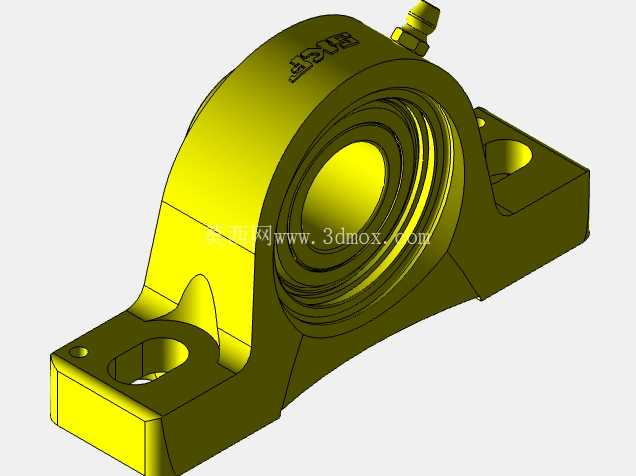

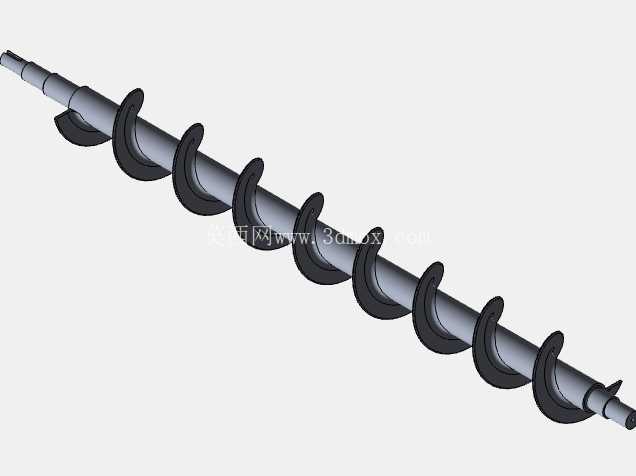

　　设计过程中首先考虑的是流体过流效率，螺旋叶片的导程经过流体仿真校核，能够让进入叶片流道的水流顺着螺旋曲面平稳推动叶片旋转，避免水流在流道内形成紊流造成能量损耗，叶片边缘与外部导流槽的间隙控制在合理范围，既不会因为间隙过大造成水流漏损，也不会因为加工装配误差导致叶片与槽体发生刮蹭。两端的轴承座组件除了承担径向载荷外，还考虑了长轴工作过程中受热伸长的补偿空间，密封结构采用接触式密封圈搭配挡水环的组合形式，防止水流中的泥沙杂质进入轴承内部造成磨损，延长设备维护周期。

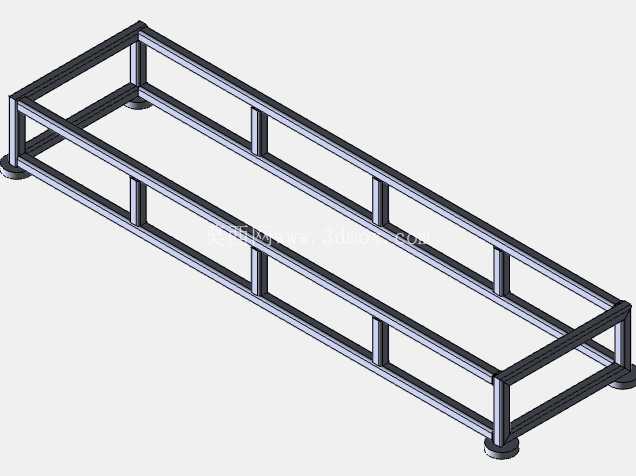

　　机架部分的设计充分考虑了现场安装的边界条件，整体长度适配常见的3-5米低水头落差场景，机架宽度控制在1米以内，方便在狭窄的渠段进行吊装就位，机架的横梁与纵梁连接位置全部采用满焊工艺，焊接后做整体去应力处理，避免长期受交变载荷作用出现焊缝开裂或者结构变形。螺旋轴的两端伸出端预留了标准的联轴器安装位，能够根据实际使用需求连接发电机、齿轮箱或者其他作业负载，不需要额外对轴端进行二次加工。

　　从实际使用场景来看，这类装置相比传统的冲击式水轮机，对水流中的杂质容忍度更高，水流中裹挟的落叶、细小砂石能够顺着螺旋流道直接排出，不会出现转轮堵塞的问题，日常维护仅需要定期检查轴承润滑状态与密封件磨损情况即可，运维难度远低于常规水能转换设备。设计时还特意将整体重心控制在机架中心平面位置，降低设备运行过程中的振动幅度，不需要做额外的混凝土基础固定，仅通过底部支撑脚的调节就能将设备调至水平状态，大幅缩短现场安装调试的周期。

　　在结构细节处理上，螺旋叶片采用分段焊接后整体校形的工艺路线，保证每一段叶片的型线偏差控制在允许范围内，轴体与叶片连接位置做圆弧过渡处理，减少应力集中，避免长期受交变水流冲击出现焊缝疲劳开裂。两端的轴承座安装位设置了定位止口，装配时能够快速保证两端轴承的同轴度，降低长轴运转过程中的别劲问题，减少轴承的额外载荷。导流槽与机架采用螺栓连接的可拆卸结构，后期如果出现槽体磨损，可以单独更换导流槽部件，不需要整体更换设备主体，降低全生命周期的使用成本。

　　针对不同的渠宽与水位差场景，该结构还可以通过调整螺旋叶片的直径、导程以及整体轴长来适配不同的工况参数，核心的轴承座、机架连接结构都采用模块化设计，能够快速完成不同规格产品的变型设计，减少重复建模的工作量。整套结构的受力路径清晰，水流冲击叶片产生的扭矩通过中心轴传递到输出端，径向力通过两端轴承传递到机架，再由机架传递到安装基础，每个受力环节的结构强度都经过校核，能够满足长期连续运转的使用要求。
