Drok降压转换电路模块三维结构设计

项目分类:变压器/电感器 发布时间:2025-02-16 ID:934055
  • Drok降压转换电路模块三维结构设计

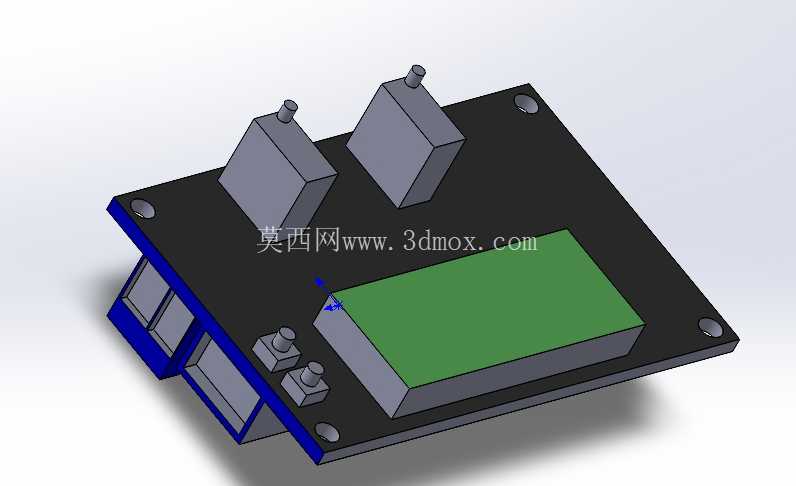

  这款降压转换模块的三维结构,是面向中小功率直流电源变换场景做的落地化设计,日常在嵌入式设备供电改造、小型工控板卡外接电源、实验室桌面电源搭建、车载电子设备电压适配这类场景里,这类Buck拓扑的转换模块都是核心的电压变换部件,能把较高的直流输入电压稳定降到负载需要的低压区间,避免高压直接接入低压器件造成烧毁。从结构设计的逻辑来看,整个模块以环氧玻纤印制板作为承载基底,板体四个角预留了沉头安装孔,孔位的边距做了统一留边,不管是用铜柱配合螺丝固定在设备壳体内部的安装柱上,还是用尼龙扎带穿过孔位绑定在设备走线架上,都能保证安装后板体不会和周边金属结构发生短接,安装孔的沉头深度刚好能容纳M3规格的螺丝头,安装后螺丝顶面不会突出板体表面,不会干涉上方叠装的其他板卡。

  板上的功率器件布局做了分区处理,两个带调节杆的电位器布置在板体靠上的位置,调节杆的伸出高度刚好匹配常规设备面板的开孔高度,不用额外做延长杆就能从设备外部直接调整输出电压、限流阈值,调试的时候不用拆开设备外壳就能完成参数校准。板上的大尺寸绿色封装部件是功率电感,布置在板体中部靠下的位置,和两侧的输入输出接口、功率开关管保持了足够的爬电距离,电感周边没有布置过高的元件,能保证电感工作时的散热空气流通,避免热量堆积造成电感参数漂移。

  板体侧边布置的蓝色边框结构是输入输出的接插件区域,接插件采用卧式贴装的方式焊接在板边,接口的插拔方向和板体平面平行,接线的时候不用在板体上方预留走线空间,能压缩整个模块安装需要的垂直方向空间,适合在内部空间局促的小型设备里使用。接插件的引脚焊盘做了加大处理,能承受大电流接线时的焊接应力,不会因为反复插拔接线造成焊盘脱落。板上的小型电位器和接线端子布置在功率电感的侧边,和主功率回路的走线保持了短距离布局,能减少大电流回路的走线长度,降低线路上的寄生电感,提升模块工作时的稳定性,避免出现输出纹波超标的问题。整个模块的外形轮廓做了圆角处理,板边没有尖锐的毛刺结构,装配的时候不会划伤操作人员的手,也不会刮破设备内部的连接线绝缘层。

  从安装边界来看,模块最高的元件是顶部的两个电位器,整体垂直高度控制在常规电子模块的通用安装高度范围内,水平方向的长宽尺寸适配市面上通用的电源模块安装位,替换同规格的旧模块时不用重新改动设备的安装结构,直接固定接线就能投入使用。板上的元件高度差做了合理规划,高元件和矮元件之间没有形成遮挡,后期如果需要给板上的功率器件加装散热片,也有足够的空间预留,不用重新调整元件位置。在实际使用中,这类模块的结构设计还要考虑接线后的受力问题,侧边接插件的位置刚好在板体安装孔的支撑范围内,接线拉扯的时候力量会直接传递到固定螺丝上,不会作用在印制板的焊盘位置,提升了长期使用的可靠性。
