16串48V500A大电流BMS电池管理单元

　　在储能电站、低速重载电动车、大功率后备电源这类需要串联多组磷酸铁锂或三元锂电池的场景里，电池管理单元是整套系统的核心安全屏障，本次呈现的16串48V规格500A大电流BMS，就是针对高倍率充放电工况设计的保护部件。很多工程师在做大功率储能系统集成时，经常遇到普通小电流BMS发热严重、充放电阈值不准、安装适配性差的问题，这款结构在设计之初就把大载流工况下的热管理放在了首位，顶部集成的轴流散热风扇直接对准内部功率MOS管的安装区域，配合红色上盖预留的导风槽，能把充放电过程中功率器件产生的热量直接带出壳体，避免高温导致的保护阈值漂移、器件寿命折损问题。

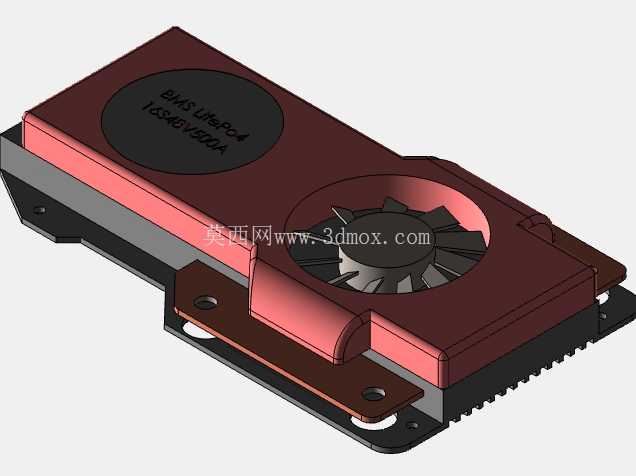

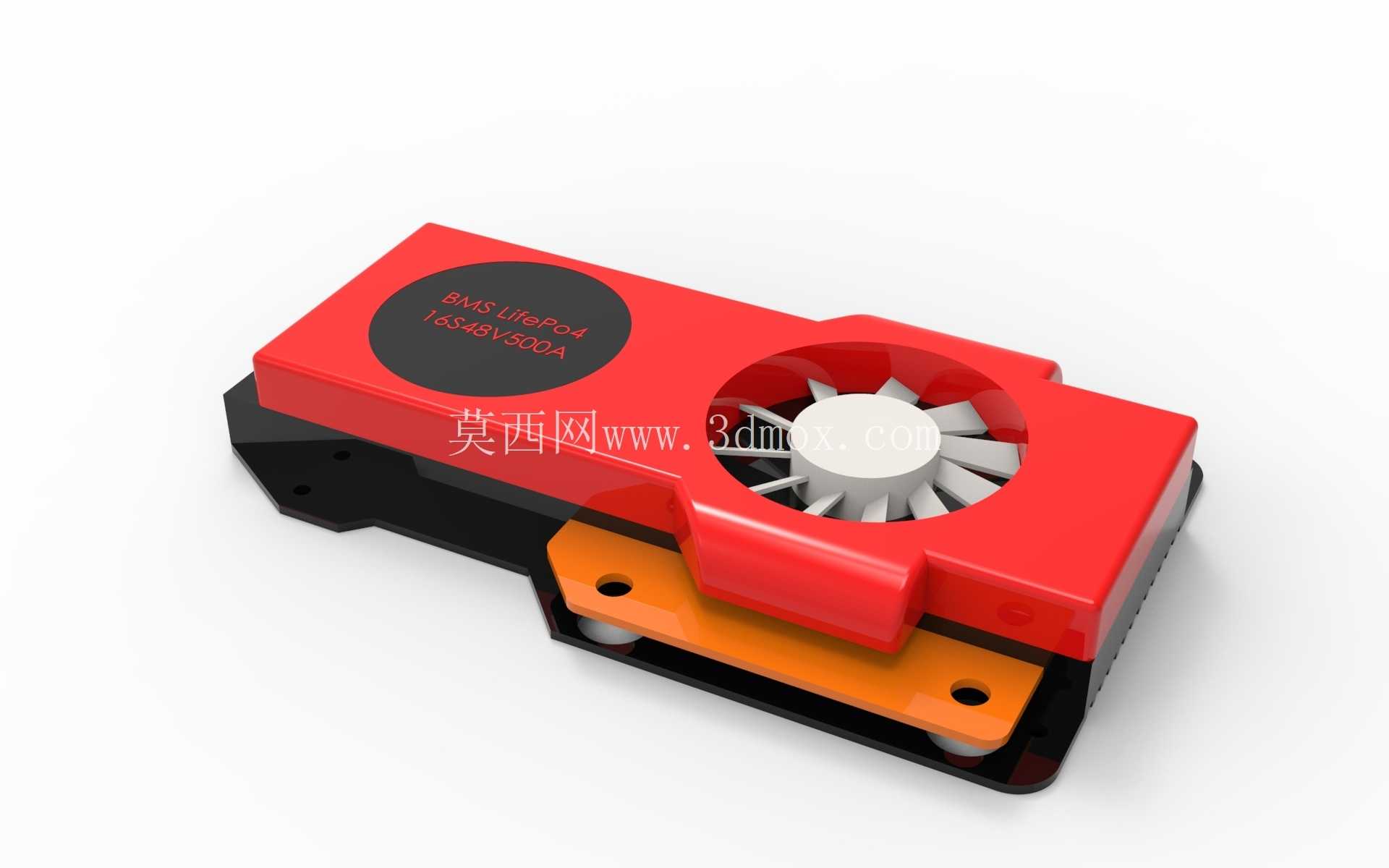

　　从结构布局来看，整个单元采用分层叠装设计，最上层是带散热风道的塑料上盖，表面丝印清晰标注了适配的电池串数与电流参数，方便现场运维人员快速识别规格；中间层是核心功率板与采样电路的安装腔体，功率回路的铜排走线做了加宽处理，能承载500A持续电流的通流需求，降低大电流下的线损与压降；下层是橙色的绝缘安装支架，通过黑色的绝缘底座与安装面隔离，两个对称的长圆形安装孔可以适配不同孔距的安装位，允许一定的安装公差，在电池PACK内部装配时不需要额外做复杂的定位调整。实际应用中，这款BMS可以实现单串电池电压采样、总电压监测、充放电过流保护、过温保护、短路保护等核心功能，500A的持续充放电能力可以适配峰值功率超过20kW的负载场景，比如重载电动叉车、大容量家庭储能柜、通讯基站后备电源这类对供电可靠性要求高的场景。设计时充分考虑了电池PACK内部的安装空间限制，整体外形做了扁平化处理，不会占用过多的电池仓高度空间，风扇的供电直接从本体的辅助电源取电，不需要额外外接供电线路，减少了PACK内部的布线复杂度。

　　安装边界方面，底部的安装支架突出本体两侧，安装孔的中心距做了通用化设计，可以兼容市面上多数同规格电池PACK的安装梁尺寸，绝缘底座的爬电距离满足低压电气设备的安全要求，即使在潮湿、多尘的应用环境下，也能避免出现绝缘击穿的风险。很多结构工程师在做电池PACK设计时，往往会忽略BMS的散热风道与整体布局的匹配，这款模型的风道走向顺着PACK内部的自然气流方向设计，风扇出风方向不会直吹电池单体表面，避免局部温差导致的电池一致性下降问题。功率端子的布局做了同侧优化，大电流的输入输出端子都布置在单元的同一侧，方便与电池组的总正总负铜排连接，减少铜排的弯折次数，降低装配时的工艺难度。

　　采样线的接插件布置在单元的另一侧，与功率回路做了物理隔离，避免大电流走线对采样信号产生电磁干扰，保证电压、温度采样的准确性。外壳的边角都做了圆角处理，避免装配过程中划伤操作人员或者电池的绝缘外皮，上盖与底座之间采用卡扣加螺丝的双重固定方式，既方便日常维护时拆开检查内部器件，也能满足车载场景下的抗振动要求，不会因为长期颠簸出现壳体松动的问题。在实际选型匹配时，只需要确认电池串数为16串、额定电压平台为48V、持续充放电电流不超过500A，就可以直接适配，不需要额外修改结构安装位，能大幅缩短电池PACK的开发周期。
